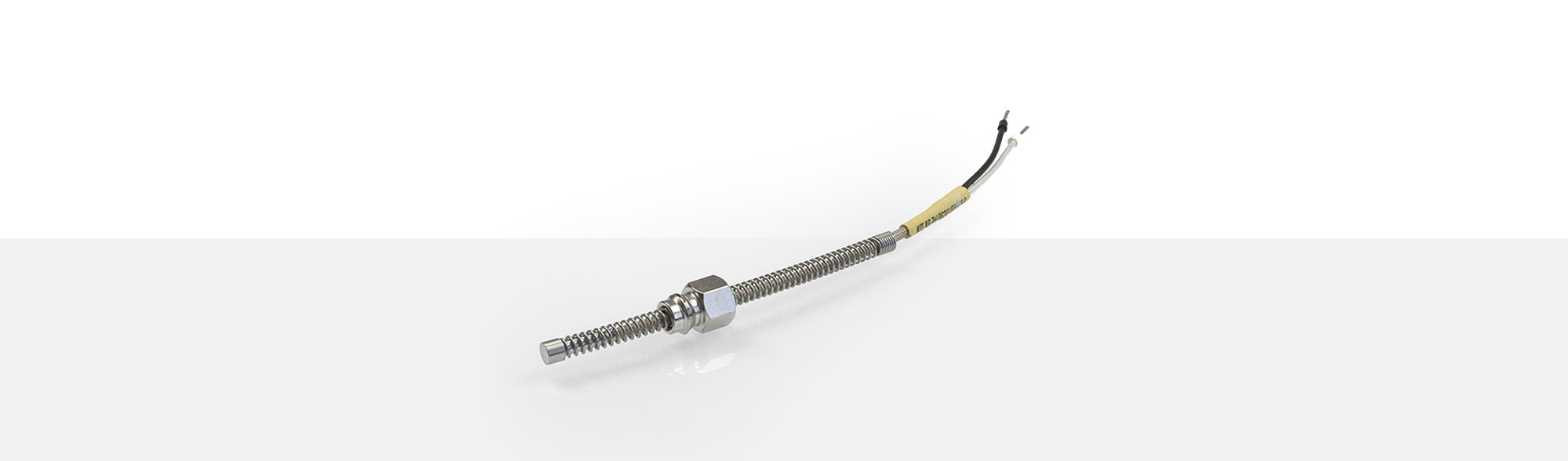

EINSCHRAUBFÜHLER

TEF 94

ANWENDUNGS­BEREICHE

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Die plane Fühlerspitze des Temperatursensors Typ TEF 94 hat die Abmaße Ø 6,3 x 5 mm. Diese Fühler werden mit einer 420 mm langen 6er Gewindefeder und mit einem aufgeschraubten Gewindenippel M12 geliefert. Durch Verdrehen kann die Eintauchtiefe des Fühlers individuell eingestellt werden. Der Anschluss besteht aus zwei Thermodrähten je Ø 0,5 mm, die in einen doppelten Glasseidenschlauch eingezogen sind. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist zugentlastet.

  • Einsatztemperatur: bis 350 °C
  • Fühlerspitze:
    Ø 6,3 x 5 mm - plan
  • potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Einschraubgewinde M12
  • bis 350°C
    Einsatztemperatur
  • Ø 6.3 x 5 mm
    Fühlerspitze-plan
  • M12
    Einschraubgewinde

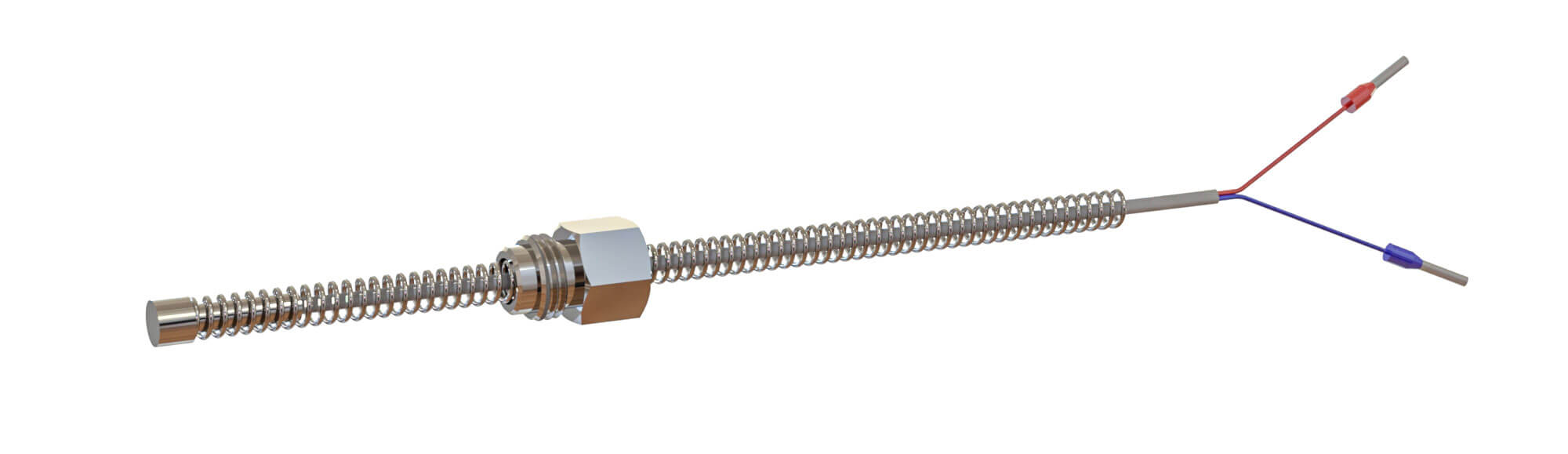

TEF 94 Einschraubfühler

Für den Temperatursensor TEF 94 wird die Anschlussleitung zusammengesetzt aus den Thermodrähten (plus und minus) und diese sind in einem doppelten Fiberglasschlauch gemeinsam eingezogen.

  • z. B. für Fe-CuNi Typ L - A# 2113887
    bestehend aus:

    A# 1201367
    Thermodrähte Fe, Typ L (plus) nach DIN 43710
    Ø 0,50 mm - Außendurchmesser ca. 0,8 mm

    A# 1201368
    Thermodrähte CuNi, Typ L (minus) nach DIN 43710
    Ø 0,50 mm - Außendurchmesser ca. 0,8 mm

    A# 1200522
    Supratherm Typ SSx2 - Außendurchmessser ca. 2,0 mm

  • z. B. für Fe-CuNi Typ J - A# 2113892
    bestehend aus:

    A# 1219949
    Thermodrähte Fe, Typ J plus nach (DIN IEC 60584-1)
    Ø 0,50 mm (0,20 mm²) mit einer Doppelumspinnung
    aus Glasseide mit Silikonkurztränkung, Außendurchmesser 0,80 ± 0,15 mm

    A# 1219950
    Thermodrähte CuNi, Typ J minus nach (DIN IEC 60584-1)
    Ø 0,50 mm (0,20 mm²) mit einer Doppelumspinnung
    aus Glasseide mit Silikonkurztränkung, Außendurchmesser 0,80 ± 0,15 mm

    A# 1200522
    Supratherm Typ SSx2 - Außendurchmessser ca. 2,0 mm

  • z. B. für NiCr-Ni Typ K - A# 2113893
    bestehend aus:

    A# 1201369
    Thermodrähte NiCr, Typ K plus nach (DIN IEC 60584-1)
    Ø 0,50 mm (0,20 mm²) mit einer Doppelumspinnung
    aus Glasseide mit Lacktränkung, Außendurchmesser 0,90 ± 0,15 mm

    A# 1201370
    Thermodrähte Ni, Typ K minus nach (DIN IEC 60584-1)
    Ø 0,50 mm (0,20 mm²) mit einer Doppelumspinnung
    aus Glasseide mit Lacktränkung, Außendurchmesser 0,90 ± 0,15 mm

    A# 1200522
    Supratherm Typ SSx2 - Außendurchmessser ca. 2,0 mm

For the TEF 94 Temperature Sensor the leads are consisting of thermo wires (plus and minuns) and covered together by a double fiberglass hose.

  • e.g. for Fe-CuNi type L - part# 2113887
    consists out of:

    part# 1201367
    thermo wire Fe, type L (plus) as DIN 43710
    Ø 0.50 mm - outer diameter ca. 0.8 mm

    part# 1201368
    thermo wire CuNi, type L (minus) a DIN 43710
    Ø 0.50 mm - outer diameter ca. 0.8 mm

    part# 1200522
    Supra-therm type SSx2 - outer diameter ca. 2.0 mm

  • e.g. for Fe-CuNi type J - part# 2113892
    consists out of:

    part# 1219949
    thermo wire Fe, type J plus as (DIN IEC 60584-1)
    Ø 0.50 mm (0.20 mm²) with double fiberglass covering
    silicone impregnated, outer diameter 0.80 ± 0.15 mm

    part# 1219950
    thermo wire CuNi, type J minus as (DIN IEC 60584-1)
    Ø 0.50 mm (0.20 mm²) with double fiberglass covering
    silicone impregnated, outer diameter 0.80 ± 0.15 mm

    part# 1200522
    Supra-therm type SSx2 - outer diameter ca. 2.0 mm

  • e.g. for NiCr-Ni type K - part# 2113893
    consists out of:

    part# 1201369
    thermo wire NiCr, type K plus as (DIN IEC 60584-1)
    Ø 0.50 mm (0.20 mm²) with double fiberglass covering
    lacquer impregnated, outer diameter 0.90 ± 0.15 mm

    part# 1201370
    thermo wire Ni, type K minus as (DIN IEC 60584-1)
    Ø 0.50 mm (0.20 mm²)with double fiberglass covering
    lacquer impregnated, outer diameter 0.90 ± 0.15 mm

    part# 1200522
    Supra-therm type SSx2 - outer diameter ca. 2.0 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex Miniatur - Thermoelement - Steckverbindungen

    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ J Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
