EINSCHRAUBFÜHLER

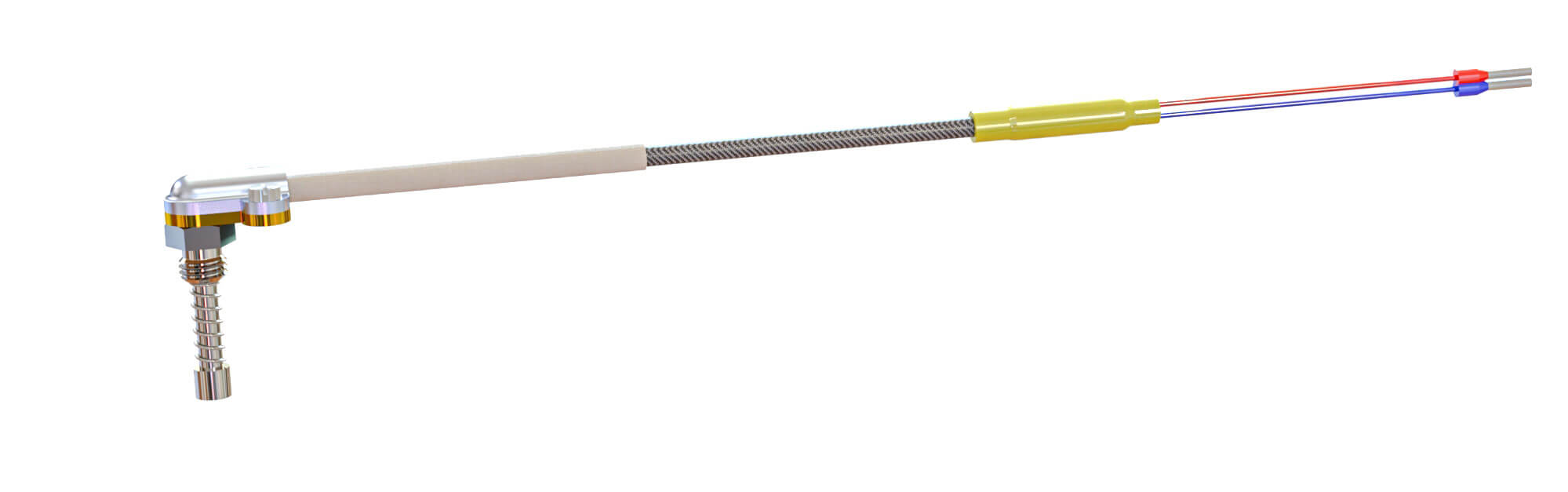

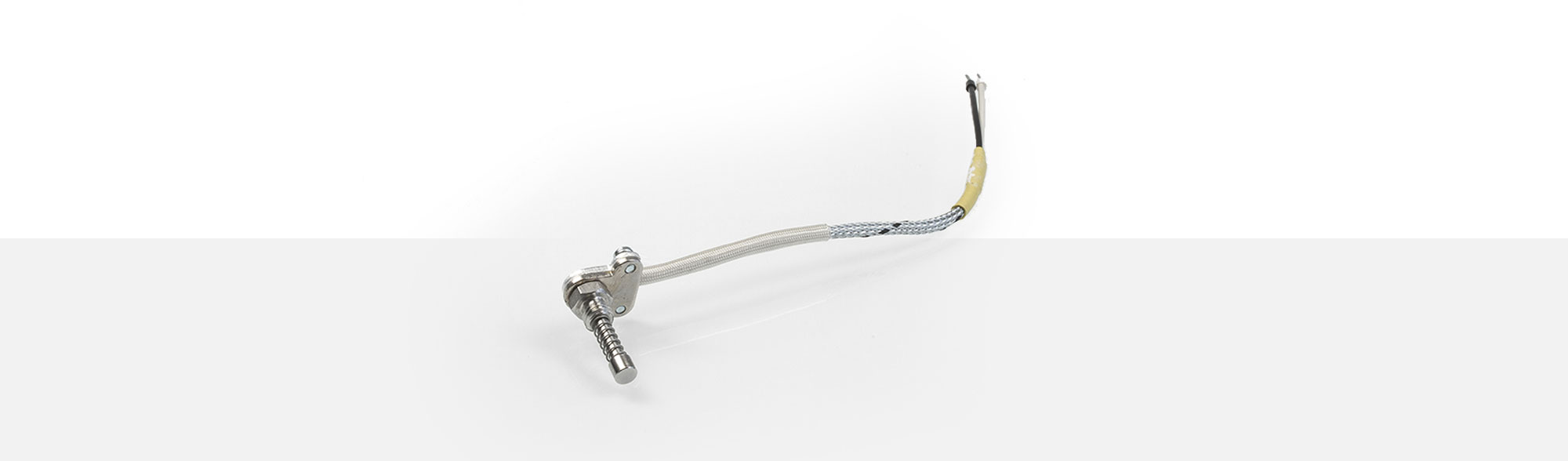

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Wo aus Platzgründen kein gerader Kabelabgang möglich ist, stellt der Temperatursensor Typ TEF 74 mit seinem rechtwinkligem Abgang eine Alternative dar. Die Fühlerspitze Ø 6 x 5 mm wird unter Federdruck mit einem Nippel M8 ins Werkzeug eingeschraubt.
Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 74. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 2006830 | 2x0,22 mm² | -100 °C bis +200 °C | ca. 3,20 mm |
| 1299314 | 2x0,22 mm² | -50 °C bis +600 °C | ca. 3,30 mm |
| 1200455 | 2x0,22 mm² | -50 °C bis +400 °C | ca. 3,40 mm |
| 1338483 | 2x0,22 mm² | -50 °C bis +400 °C | max. 3,50 mm |
| 1307289 | 2x0,22 mm² | -40 °C bis +180 °C | 4,00 mm ± 0,10 mm |
| 1345033 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +205 °C | 2,80 mm ± 0,10 mm |
| 1330509 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +300 °C | ca. 3,40 mm |
| 1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
| 1200458 | 2x0,50 mm² | max. bis +250 °C | 2,0 x 1,2 mm |
Fe-CuNi Typ J
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 2029278 | 2x0,22 mm² | -50 °C bis +400 °C | ca. 2,10 mm |
| 2102578 | 2x0,22 mm² | -40 °C bis +200 °C | ca. 3,00 mm |
| 2100238 | 2x0,22 mm² | -25 °C bis +200 °C | 3,00 mm |
| 1346358 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +400 °C | ca. 3,10 mm |
| 1229818 | 4x0,22 mm² | -50 °C bis +400 °C | ca. 3,60 mm |
| 2051568 | 2x0,35 mm² | -50 °C bis +400 °C | ca. 3,40 mm |
| 1222528 | 2x0,35 mm² | -50 °C bis +400 °C | ca. 3,60 mm |
| 1231037 | 2x0,50 mm² | -50 °C bis +400 °C | ca. 3,90 mm |
| 1201349 | 2x1,00 mm² | -50 °C bis +400 °C | max. 4,60 mm |
| 2239028 | 2x0,35 mm² | -50 °C bis +650 °C | ca. 3,40 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Duplex - Thermoelement - Steckverbindungen
| Typ J | Duplex Stecker | A# 1209139 | |
| Duplex Kupplung | A# 1209144 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Duplex Stecker | A# 2105264 | |
| Duplex Kupplung | A# 1302891 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
