WERKZEUGBEHEIZUNGEN

BD/RA/B

Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 280°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert

ANWENDUNGS­BEREICHE

Die glimmerisolierten Werkzeugbeheizungen Typ BD/RA/B werden vor allem an Werkzeugen in der Extrusions-, Spritzgieß-, Kunststoffpress- sowie Verformtechnik eingesetzt.


Optionen

  • verschiedene Abmessungen und Anschlussausführungen
  • andere Spannung, ein- oder mehrphasig, Stern- oder Dreieckschaltung
  • mit Bohrungen und/oder Wärmefühlerhalterungen
  • zusätzliche Aussparungen
  • zusätzliche Isolierung
  • mit Druckknöpfen zur Befestigung von Wärmedämmkissen
  • mit Warnschild: "Achtung - heiße Oberfläche"
  • Typ RA: zusätzliche, aufgeschweißte Versteifungsleisten bei Kantenlängen
    größer als 500 mm
  • Typ RA: in 2- bzw. 4-teiliger Ausführung (2 bzw. 4 separate Anschlüsse)
  • Edelstahlausführung
  • mit Befestigungswinkel
  • in allen technisch möglichen Formen (Rund-, Profil-, U-/L-Form)
  • nach Zeichnung, Skizze oder Muster
  • bis 280°C
    Einsatztemperatur
  • BD/B
    Flachheizungen
  • RA
    Rahmenheizungen

Werkzeugbeheizung BD/RA/B

Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 280°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert

Anschluss

  • Direktanschluss
  • Kontaktarmaturen
  • Kabelarmaturen

Bohrungen und Aussparungen

  • mit Bohrungen und/oder Wärmefühlerhalterung
  • zusätzliche Aussparungen
Typ Mindestabmessungen
Länge x Breite x Höhe		 Typ Maximalabmessungen
Länge x Breite x Höhe
BD/B 60 mm x 20 mm BD/B 1.800 mm x 350 mm
RA 80 mm x 80 mm x 20 mm RA 500 mm x 500 mm x 250 mm



Aufbau (Auftragung):

  • BD: ca. 6/8/11 mm (mit separater Eisendruckplatte)
  • RA: ca. 8/11 mm (mit separatem Eisendruckrahmen)
  • B: ca. 3 mm (ohne Eisendruckplatte)
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert
Flachheizung mit Eisendruckplatten in L-Form - Innenband aus einem Teil
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert

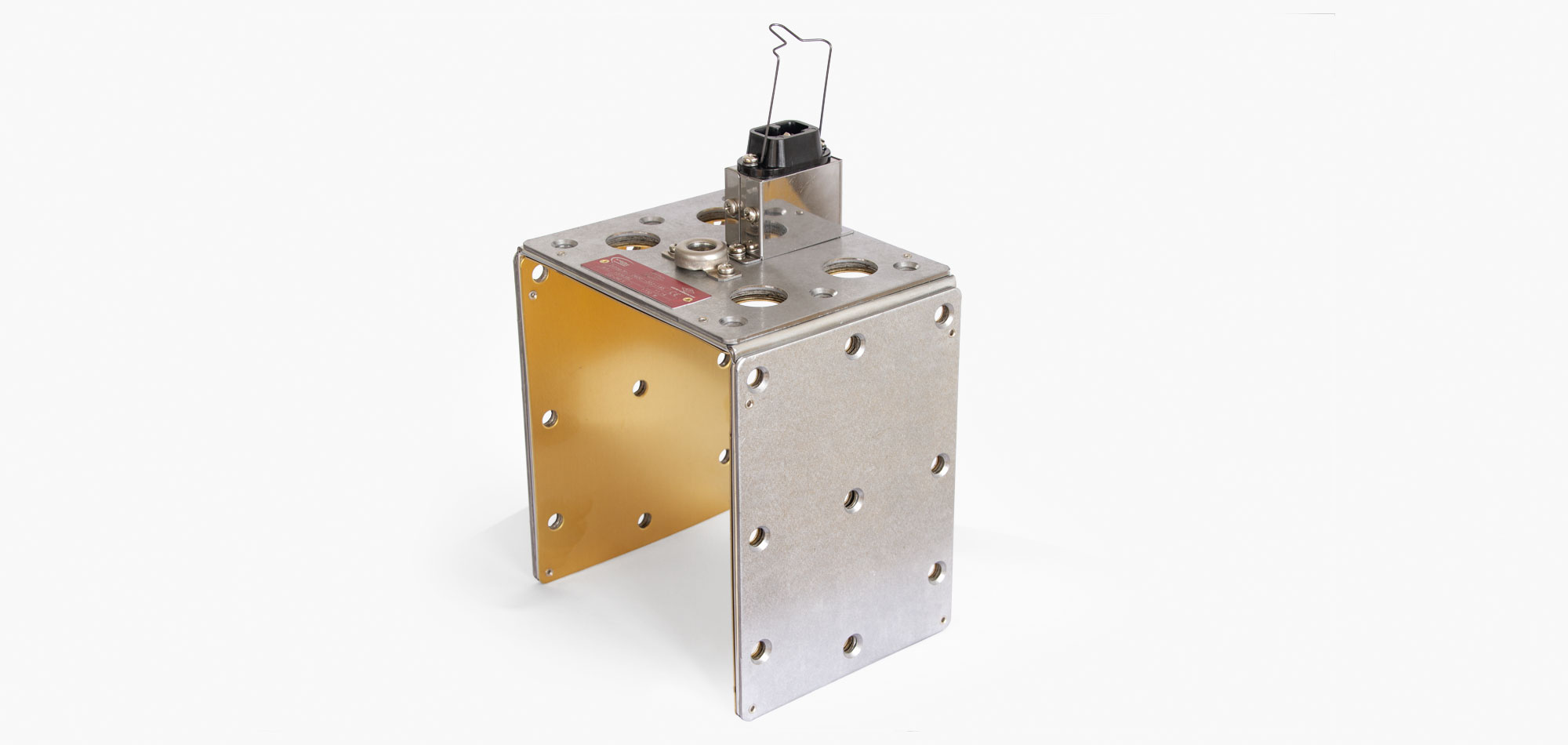

Flachheizung in U-Form mit Eisendruckplatten und Messingwärmeleitblech
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert

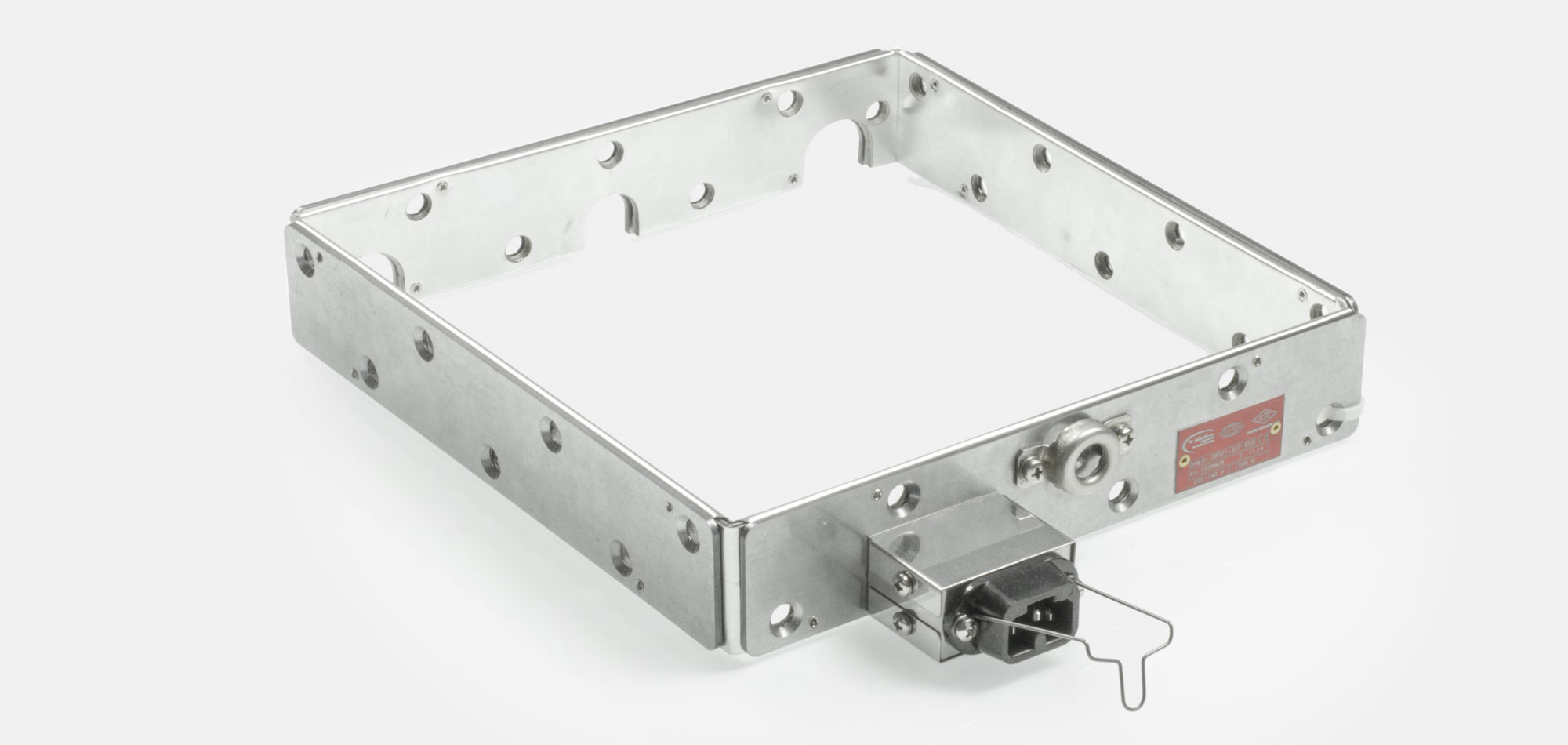

Rahmenheizung mit Versteifungsleisten und steckfertiger Kontaktarmatur
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert

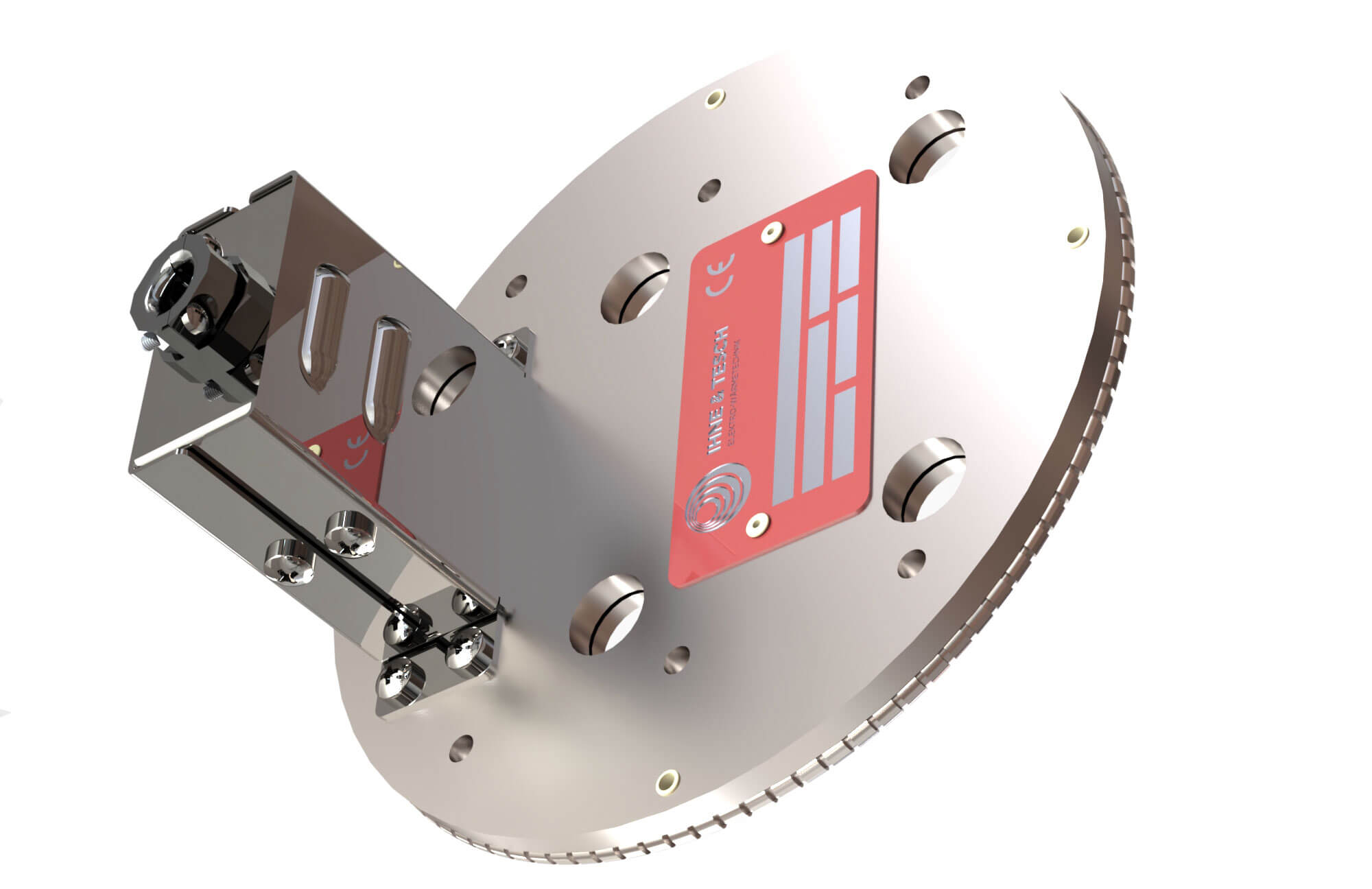

Flachheizung in runder Form mit Messingwärmeleitblech
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert

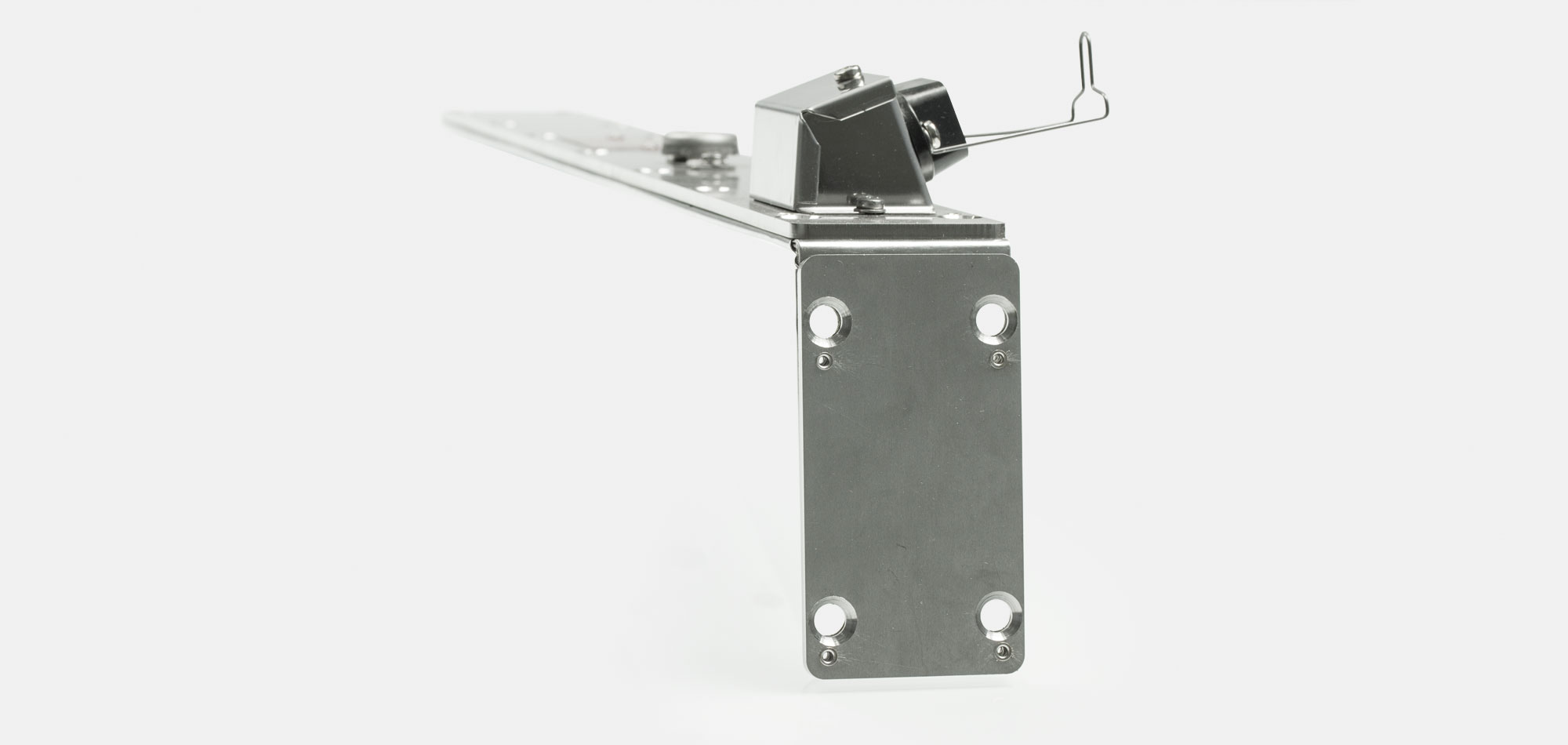

Flachheizung in L-Form mit steckfertiger Kontaktarmatur und Sicherungsbügel
Werkzeugbeheizung, Flachheizung, Rahmenheizung, für Temperaturen bis 450°C, Extrusion, Spritzguss, Kunststofftechnik, Bohrungen, Aussparungen, Wärmefühlerhalterung, integriertes Thermoelement, mineralstoffisoliert
Rahmenheizung mit Wärmefühlerhalterung, Befestigungsbohrungen und Aussparungen
