INDUSTRIE OFENSYSTEME und Vorwärmeinrichtungen

UMLUFT-FRISCHLUFTÖFEN STANDARD

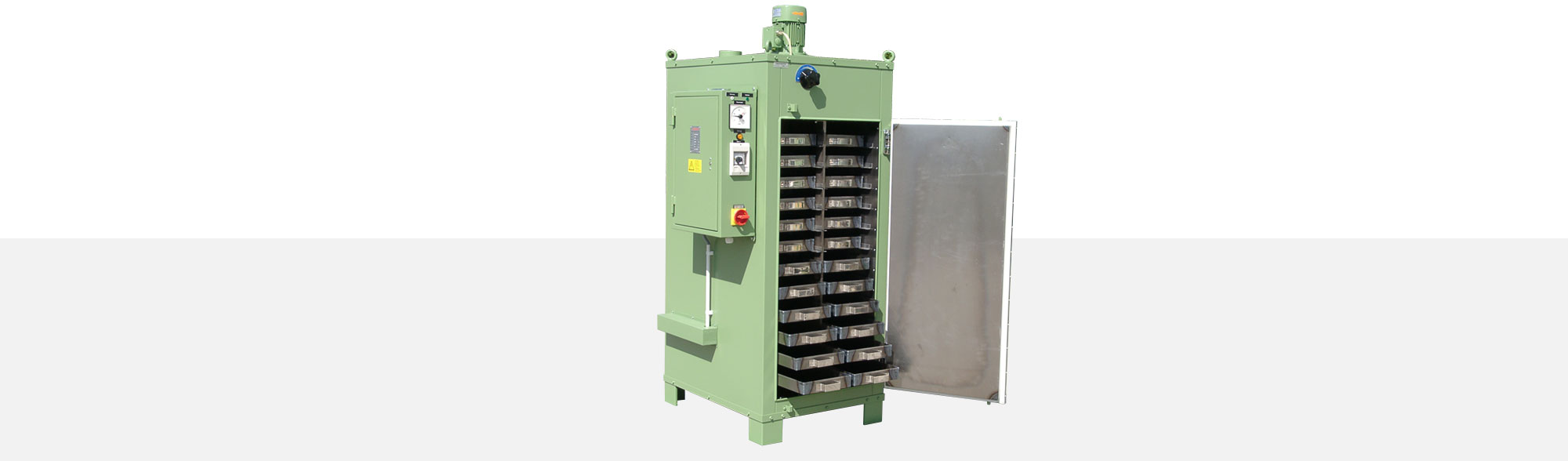

Vorwärm- und Trockenschränke TRUS

Anwendungsbereiche

Das Vorwärmen bzw. Trocknen von thermoplastischem Kunststoffgranulat verbessert das Fließverhalten des Granulates und erhöht die Plastifizierleistung und Produktqualität.
Die Vorwärm- und Trockenschränke vom Typ TRUS 15, 30, 60 und 160 tempern und trocknen in Verbindung mit der optional erhältlichen elektronischen Temperaturregelung auch Kunststoff- und Gummiformteile. Zusätzlich eignen sie sich zum Vorwärmen von Halbteilen zur nachfolgenden Verformung, sowie zum Vorwärmen von Werkzeugen, Formen, Spinnpumpen und Düsenpaketen. Die Luftumwälzung erfolgt durch ein Gebläse. Alle Schubladen liegen im Luftstrom.
Auch nicht hygroskopische Kunststoffe, z.B. PE, PP, PS, können bei ungünstiger Lagerung, größeren Temperaturdifferenzen und hoher Luftfeuchtigkeit Oberflächenfeuchte bilden. Eine Vortrocknung entfernt diese Feuchtigkeit aus dem Kunststoffgranulat.
Die Schränke sind robust verarbeitet und einfach zu bedienen. Sie arbeiten zuverlässig und geräuscharm. Ihre gute Isolierung spart Energie. Die Konzeption und Fertigung von Sonderschränken nach Vorgabe ist jederzeit möglich. Die Schränke werden optimal auf den Anwendungsfall zugeschnitten.



  TRUS
15
TRUS
30
TRUS
30/2R
TRUS
60
TRUS
60/2R
TRUS
160
Anzahl der Schubladen
numbers of drawers
6 6 12 12 24 24
Luftführung
air guidance
vertikal vertikal vertikal horizontal

Größe der Schubladen
(Breite x Länge x Höhe)
size of drawers
(width x length x height)

365 x 365 x 50 mm 500 x 550 x 50 mm 240 x 550 x 50 mm 500 x 550 x 50 mm 240 x 550 x 50 mm 460 x 800 x 50 mm

Innenmasse Trockner
(Breite x Länge x Höhe)
size of drawers
(width x length x height)

375 x 410 x 620 mm 520 x 600 x 620 mm 520 x 600 x 1160 mm 1000 x 835 x 1500 mm
Aussenmaße Trockner
(Breite x Länge x Höhe)
external dryer dimensions
(width x length x heigth)
withour engine and terminal box
530 x 650 x 950 mm 660 x 850 x 950 mm 660 x 850 x 1600 mm 1400 x 1010 x 1950 mm
Heizleistung
heat capacity
1,5 kW 2,25 kW 4,5 kW 9 kW
Gebläseleistung
blower capacity
0,18 kW 0,18 kW 0,25 kW 1,1 kW
Gesamtanschlusswert
total Connection value
1,68 kW 2,43 kW 4,75 kW 10,1 kW
Nettogewicht
net weight
125 kg 180 kg 195 kg 225 kg 250 kg 630kg



Details

  • Einsatztemperatur: bis max. 140 °C
  • Betriebsspannung: 3x 400 Volt, 3 Phasen/PE 50Hz
  • Steuerspannung: 230 Volt mittels Trafo
  • Temperaturregelung: Kapillarrohrthermostat mit Temperatur-Istwert-Anzeige, Bereich: 0 bis 200°C
  • Übertemperaturschutz: Kapillarrohrthermostat, Bereich: 60 bis 200°C, bei Übertemperatur bleibende Heizungsabschaltung und optische Meldung
  • Dauerschalldruckpegel: < 70 db (A) gemessen vor dem Trockner in 1 m Abstand zum Schaltkasten und 1,6 m Höhe vom Boden
  • thermische Sicherheit: Klasse 2 nach IEC 519-2 Abschnitt 13.4
  • Standardlackierung Außenkessel: Strukturlack RAL 6011 resedagrün
  • Innenkessel- und Schubladenmaterial: Stahlblech
  • Anzahl der Türen:
    TRUS 15–60: 1-flügelig
    TRUS 160: 2-flügelig
  • Luftregulierung: Verstellbarer Frischluft-, Umluft- und Abluftschieber
  • Isolation: Allseitig 60 mm

Temper- und Trockenschränke TRUS/T

Anwendungsbereiche

Temper- und Trockenschränke vom Typ TRUS 15T, 30T, 60T und 160T sind eine Weiterentwicklung der bewährten TRUS-Baureihe zum Tempern von Kunststoffteilen. Die horizontale Luftführung und eine verstärkte Heiz- und Gebläseleistung gewährleisten eine optimale Temperaturverteilung. Sie eignen sich besonders zum Tempern von Kunststoff- und Gummiformteilen. Zusätzlich können sie zum Trocknen von Kunststoffgranulat, Vorwärmen von Halbteilen zur nachfolgenden Verformung, z. B. dem Tiefziehen von Kunststoffplatten, sowie zum Vorwärmen von Werkzeugen, Formen, Spinnpumpen und Düsenpaketen eingesetzt werden.
Die Luftumwälzung erfolgt durch Gebläse. Alle mit der erwärmten Luft in Berührung kommenden Teile, sowie die Schubladen sind aus Edelstahlblech und liegen im Luftstrom.



  TRUS
15T
TRUS
30T
TRUS
30T/2R
TRUS
60T
TRUS
60T/2R
TRUS
160T
Anzahl der Schubladen
numbers of drawers
6 6 12 12 24 24

Größe der Schubladen
(Breite x Länge x Höhe)
size of drawers
(width x length x height)

365 x 365 x 40 mm 500 x 550 x 40 mm 240 x 550 x 40 mm 500 x 550 x 40 mm 240 x 550 x 40 mm 460 x 800 x 40 mm

Innenmasse Trockner
(Breite x Länge x Höhe)
size of drawers
(width x length x height)

375 x 410 x 620 mm 520 x 600 x 620 mm 520 x 600 x 1160 mm 1000 x 835 x 1500 mm
Aussenmaße Trockner
(Breite x Länge x Höhe)
external dryer dimensions
(width x length x heigth)
withour engine and terminal box
530 x 650 x 950 mm 660 x 850 x 950 mm 660 x 850 x 1600 mm 1400 x 1010 x 1950 mm
Heizleistung
heat capacity
4,5 kW 7,5 kW 9 kW 18 kW
Gebläseleistung
blower capacity
0,25 kW 1,1 kW 1,1 kW 1,1 kW
Gesamtanschlusswert
total Connection value
4,75 kW 8,6 kW 10,1 kW 19,1 kW
Nettogewicht
net weight
185 kg 340 kg 360 kg 370 kg 410 kg 825 kg



Details

  • Einsatztemperatur: bis max. 300 °C
  • Temperaturtoleranz: ± 5 K im leeren Trockenschrank
  • Betriebsspannung: 3x 400 Volt, 3 Phasen/PE 50Hz
  • Steuerspannung: 230 Volt mittels Trafo
  • Temperaturregelung: elektronischer Industrieregler, Bereich: 0 bis 320°C, Messwertgeber: Thermoelement Typ L
  • Übertemperaturschutz: Elektronischer Temperaturregler mit abschließbarer Abdeckkappe versehen, Bereich: 0 bis 450°C, Messwertgeber: Thermoelement Typ L, bei Übertemperatur bleibende Heizungsabschaltung und optische Meldung
  • Leistungsschaltung: Solid State Relais
  • Schaltschrankklimatisierung: Filterlüfter mit Eintrittsfilter
  • Dauerschalldruckpegel: < 70 db (A) gemessen vor dem Trockner in 1 m Abstand zum Schaltkasten und 1,6 m Höhe vom Boden
  • thermische Sicherheit: Klasse 2 nach IEC 519-2 Abschnitt 13.4
  • Außenkesselmaterial: Stahlblech
  • Standardlackierung Außenkessel: Strukturlack RAL 6011 resedagrün
  • Innenkessel- und Schubladenmaterial: Edelstahlblech W.-Nr. 1.4541 oder 1.4301
  • Anzahl der Türen:
    TRUS 15T–60T: 1-flügelig
    TRUS 160T: 2-flügelig
  • Luftführung: Horizontal verstellbare Jalousiebleche an der Lufteinblasseite zur nachträglichen Temperaturoptimierung
  • Luftregulierung: Verstellbarer Frischluft-, Umluft- und Abluftschieber
  • Isolation: Allseitig 150 mm
  • 4 Standards
    TRUS bis 140°C
  • 4 Standards
    TRUS/T bis 300°C
  • bis 18 kW
    Heizleistung
