EINSCHRAUBFÜHLER

TEF 84

ANWENDUNGS­BEREICHE

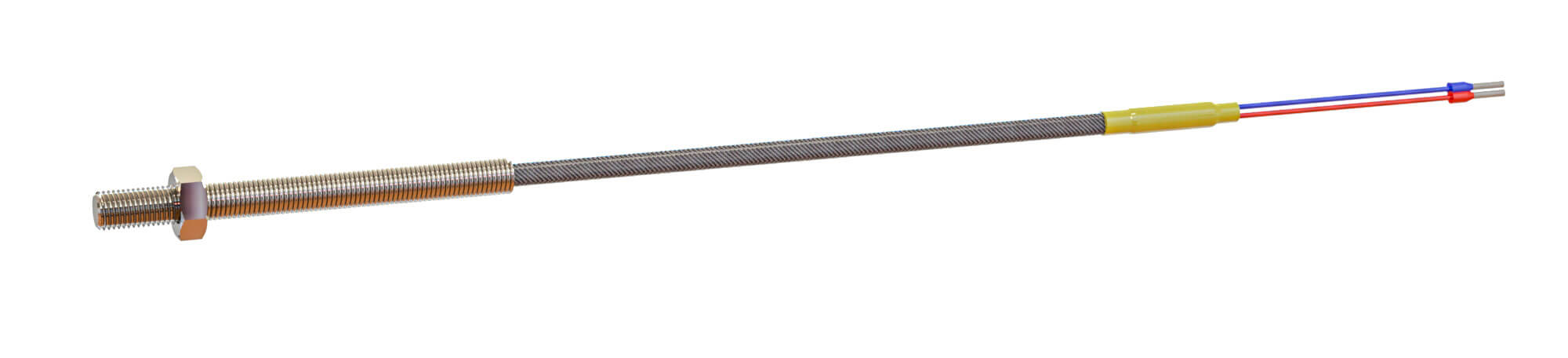

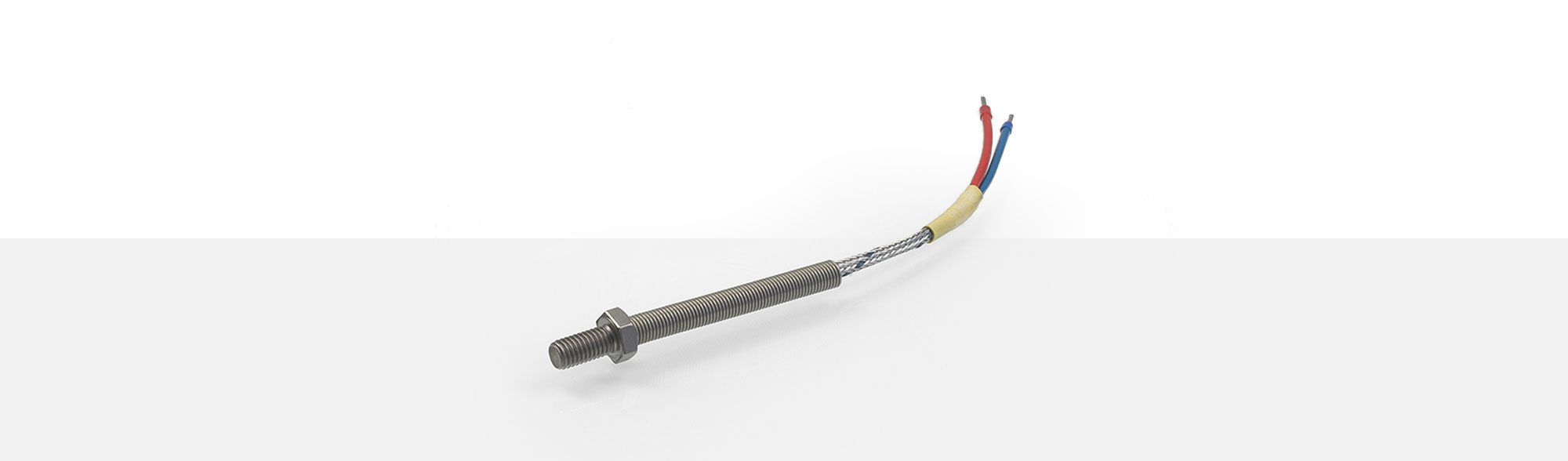

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ TEF 84 besteht aus einer Edelstahl-Maschinenschraube M8 x 16 mm mit planer Messfläche und einer Schlüsselweite von 13. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist konisch zugentlastet. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet.

  • Einsatztemperatur: bis 400 °C
  • Maschinenschraube:
    M8 x 16 mm - SW 13 - plan
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Knickschutzfeder Ø 8 x 65 mm
  • bis 400°C
    Einsatztemperatur
  • M8 x 16 mm
    Maschinenschraube
  • Ø 8 x 65 mm
    Knickschutzfeder

TEF 84 Einschraubfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 84. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -50°C bis +500 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1346358 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +400 °C ca. 3,10 mm
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300





    Typ K Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
