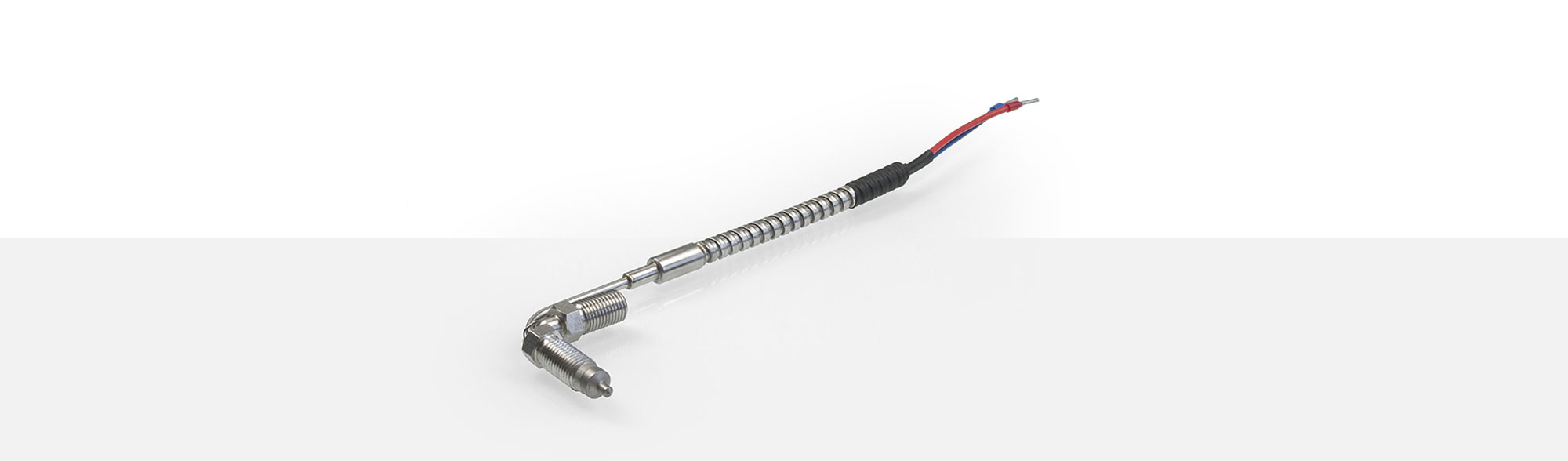

EINSCHRAUBFÜHLER

TEF 85

ANWENDUNGSBEREICHE

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Standardmäßig gehört zum Temperatursensor Typ TEF 85 ein Adapter mit gleichem Gewinde. Die Anschlussleitung ist mit einem Spiralschlauch (LW 5x7; Stahl- oder Edelstahl) geschützt.

Einsatztemperatur: bis 400 °C
Fühlerspitze:
Ø 3 x 4 mm - 116°
mit Potential oder potentialfrei
Einschraubgewinde UNF 3/8"-24 Gang
Adapter mit Gewinde UNF 3/8"-24 Gang

bis 400°C
Einsatztemperatur
Ø 3 x 4 mm
Fühlerspitze-116°
UNF 3/8"
Einschraubgewinde

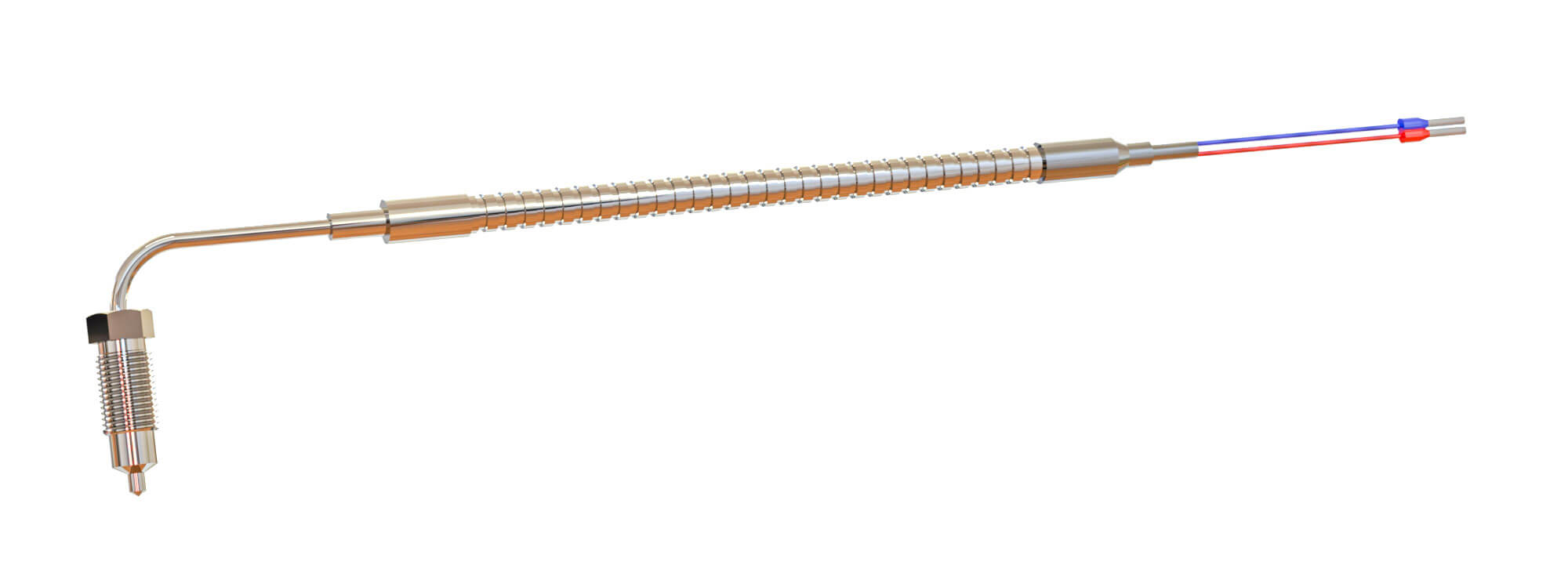

TEF 85 Einschraubfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 85. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1299314	2x0,22 mm²	-50 °C bis +600 °C	ca. 3,30 mm
1200455	2x0,22 mm²	-50 °C bis +400 °C	ca. 3,40 mm
1338483	2x0,22 mm²	-50 °C bis +400 °C	max. 3,50 mm
1307289	2x0,22 mm²	-40 °C bis +180 °C	4,00 mm ± 0,10 mm
1330509	2x0,22 mm² + 1,00 mm² Schutzleiter	-50 °C bis +300 °C	ca. 3,40 mm

Fe-CuNi Typ J

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
2102578	2x0,22 mm²	-40 °C bis +200 °C	ca. 3,00 mm
2100238	2x0,22 mm²	-25 °C bis +200 °C	3,00 mm
1346358	2x0,22 mm² + 1,00 mm² Schutzleiter	-50 °C bis +400 °C	ca. 3,10 mm
2051568	2x0,35 mm²	-50 °C bis +400 °C	ca. 3,40 mm
1222528	2x0,35 mm²	-50 °C bis +400 °C	ca. 3,60 mm
1231037	2x0,50 mm²	-50 °C bis +400 °C	ca. 3,90 mm
2239028	2x0,35 mm²	-50 °C bis +650 °C	ca. 3,40 mm

NiCr-Ni Typ K

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1320956	2x0,22 mm²	bis +180 °C	ca. 3,90 mm
1200471	2x0,50 mm²	-50 °C bis +400 °C	ca. 3,50 mm
