EINSCHRAUBFÜHLER

TEF 12

ANWENDUNGS­BEREICHE

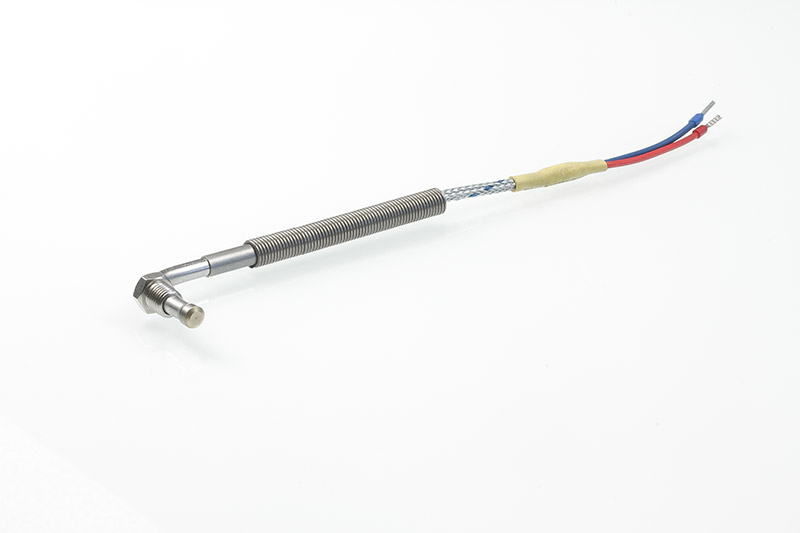

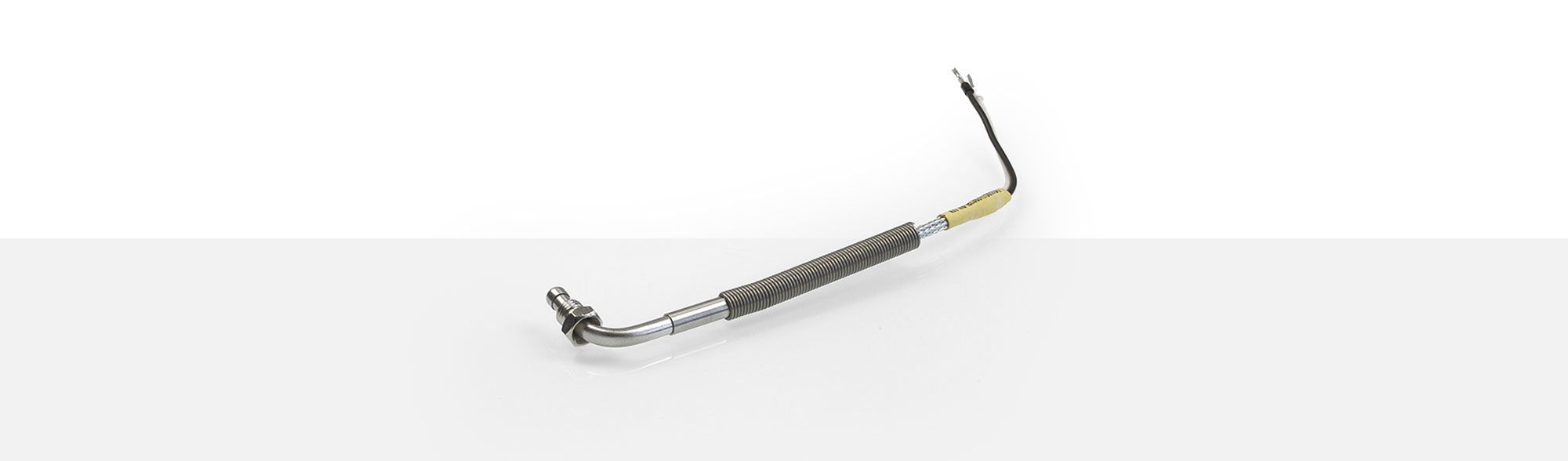

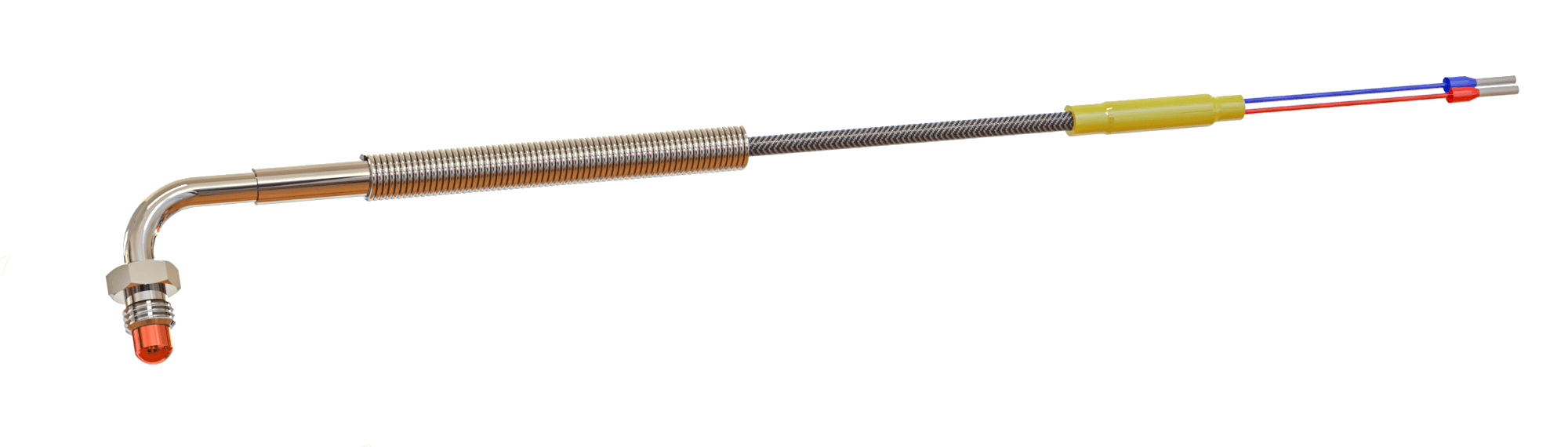

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ TEF 12 ist ein kleiner Zylinderfühler in abgewinkelter Form. Die Fühlerspitze hat die Abmaße Ø 6 x 5 mm ballig und ein Bogenmaß von 28 mm. Der Einschraubnippel mit Gewinde M8x1 ist 6 / 10 mm lang und hat eine Schlüsselweite von 10. Der Übergang von Fühlerteil zur Ausgleichsleitung ist konisch zugentlastet. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet.

  • Einsatztemperatur: bis 400 °C
  • Fühlerspitze:
    Ø 6 x 5 mm - ballig
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Gewindenippel M8x1
  • bis 400°C
    Einsatztemperatur
  • Ø 6 x 5 mm
    Fühlerspitze-ballig
  • M8 x 1
    Gewindenippel

TEF 12 Einschraubfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 12. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temperatur-Bereich Außendurchmesser
2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
1299314 2x0,22 mm² -50 °C bis +600 °C ca. 3,30 mm
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1338483 2x0,22 mm² -50 °C bis +400 °C max. 3,50 mm
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1345033 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +205 °C 2,80 mm ± 0,10 mm
1330509 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +300 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
2036320 2x0,25 mm² -65 °C bis +200 °C ca. 2,30 mm
1200458 2x0,50 mm² max. bis +250 °C 2,0 x 1,2 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temperatur-Bereich Außendurchmesser
1312115 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
2029278 2x0,22 mm² -50 °C bis +400 °C ca. 2,10 mm
1334003 2x0,22 mm² -25 °C bis +200 °C ca. 2,40 mm ± 0,2 mm
2102578 2x0,22 mm² -40 °C bis +200 °C ca. 3,00 mm
2100238 2x0,22 mm² -25 °C bis +200 °C 3,00 mm
1346358 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +400 °C ca. 3,10 mm
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
2051568 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1327235 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
1320956 2x0,22 mm² bis +180 °C ca. 3,90 mm
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1134620
      bei Querschnitt 2x0,50 mm² A# 1349300

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300





    Typ K Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300

    Duplex Miniatur - Thermoelement - Steckverbindungen

    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ K Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Ausführungsbeispiele
