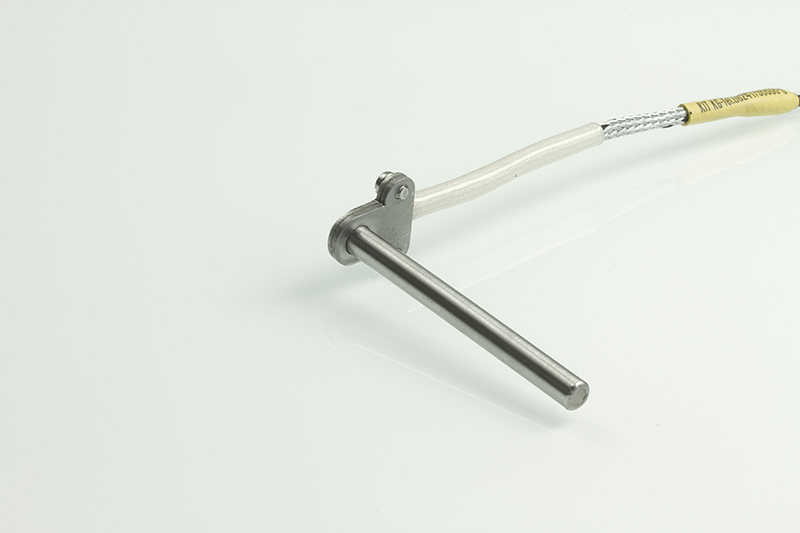

EINSCHRAUBFÜHLER

TEF 1

ANWENDUNGS­BEREICHE

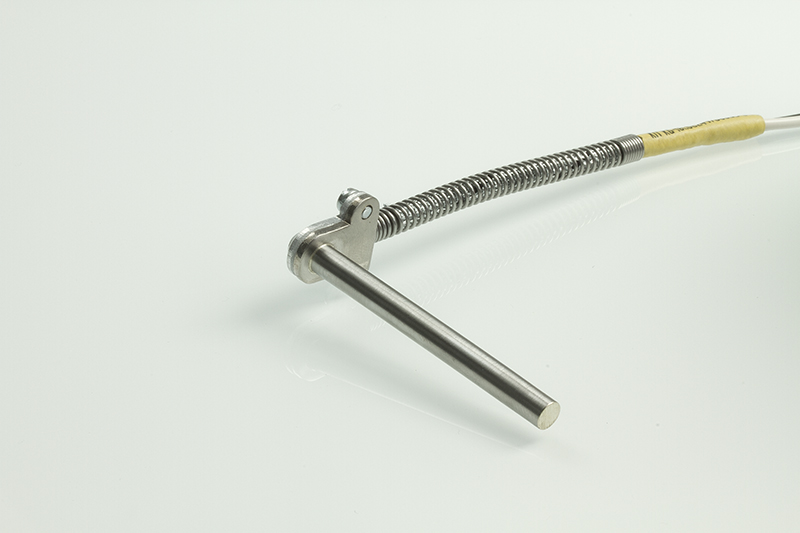

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Je nach Einsatzgebiet kommen Thermo- und Ausgleichsleitungen aus PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung.

  • Einsatztemperatur: bis 400 °C
  • Ausführungen der Fühlerspitze:

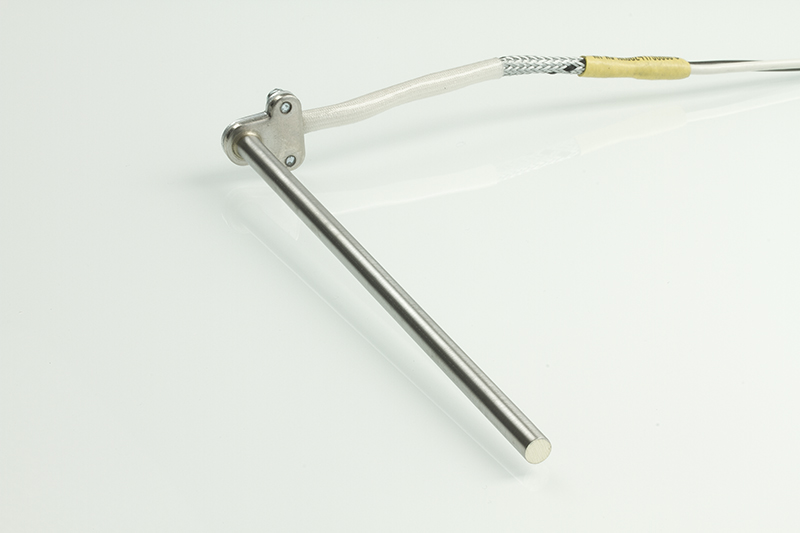

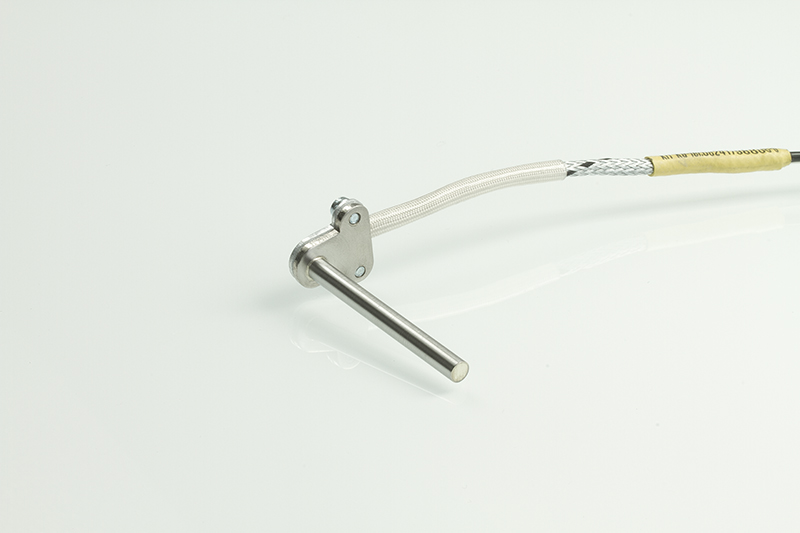

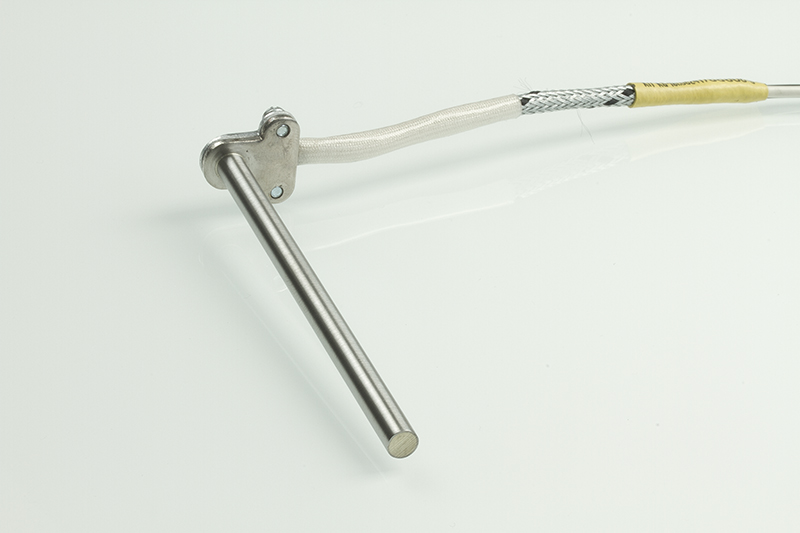

    Ø 6 x 60 / 100 / 150 mm - plan
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Edelstahlrohr aus 1.4301 oder 1.4541
  • mit Klemmverschraubung M10x1

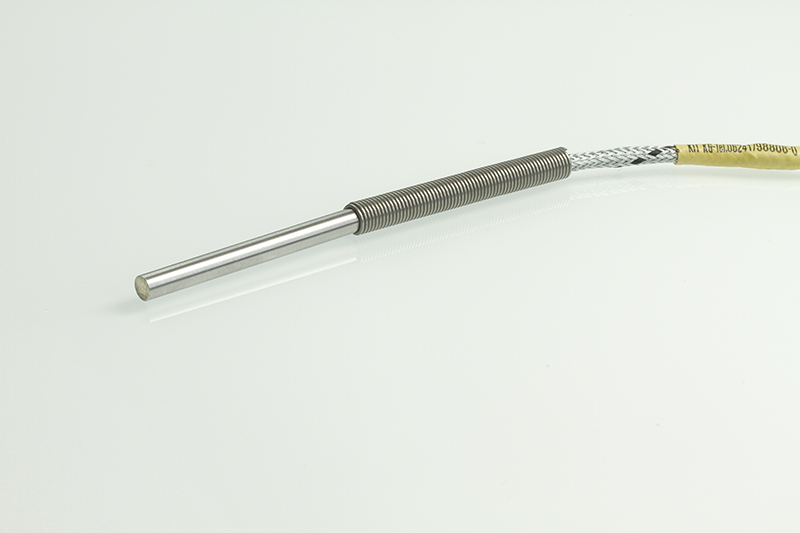

  • Knickschutz - 60 mm Glasseidenschlauch
  • bis 400°C
    Einsatztemperatur
  • M10 x 1
    Klemmverschaubung
  • Ø 6 x 60 mm
    Fühlerspitze - plan

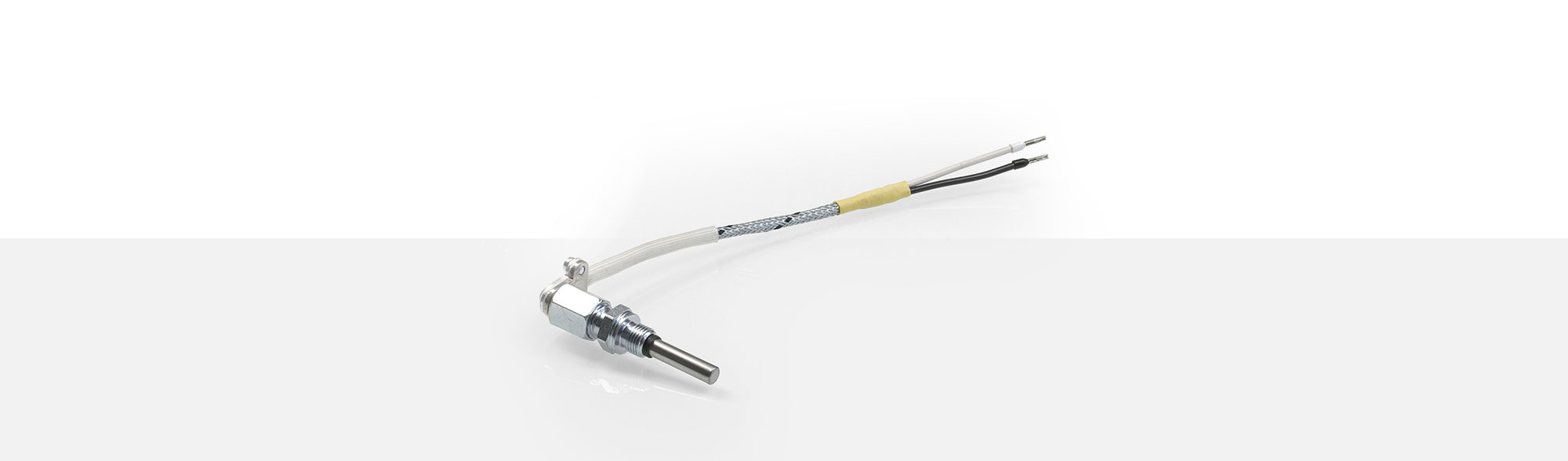

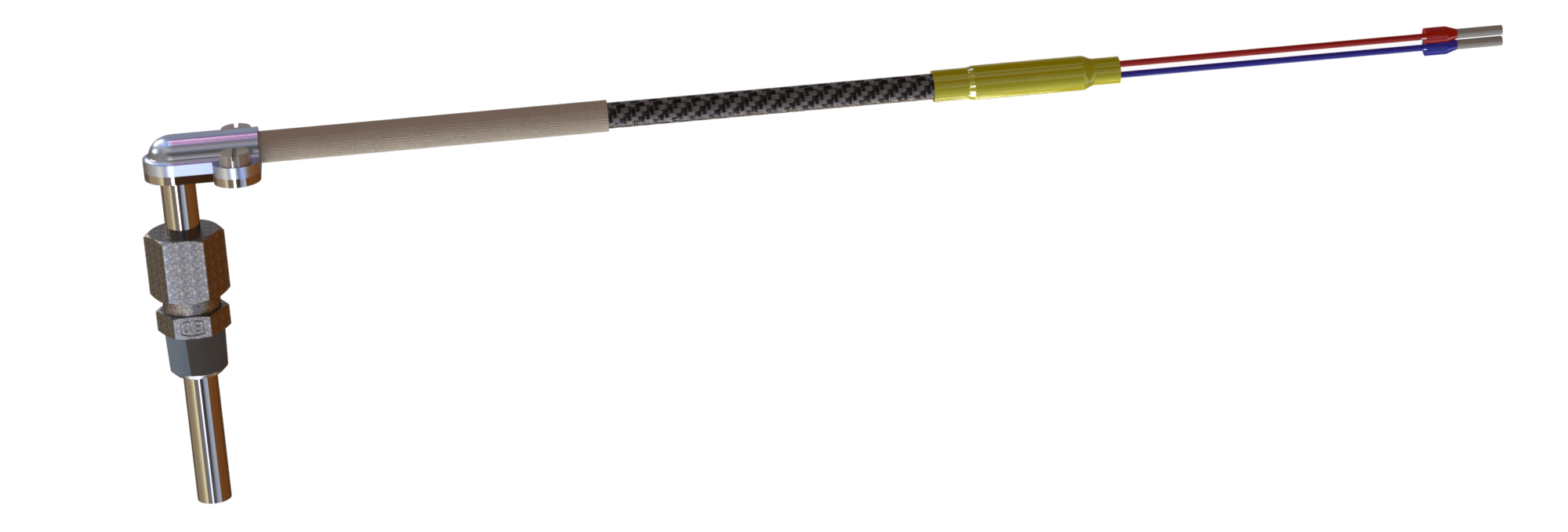

TEF 1 Einschraubfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 1. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200461 2x0,75 mm² -55 °C bis +180 °C 4,0 x 2,3 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +400 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2100238 2x0,22 mm² -25 °C bis +200 °C 3,00 mm
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm
2239028 2x1,00 mm² -50 °C bis +400 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1320956 2x0,22 mm² bis +180 °C ca. 3,90 mm
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

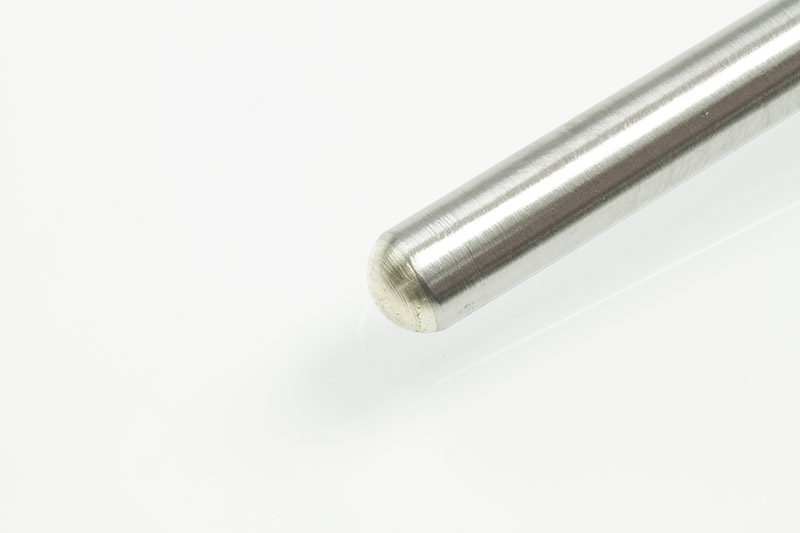

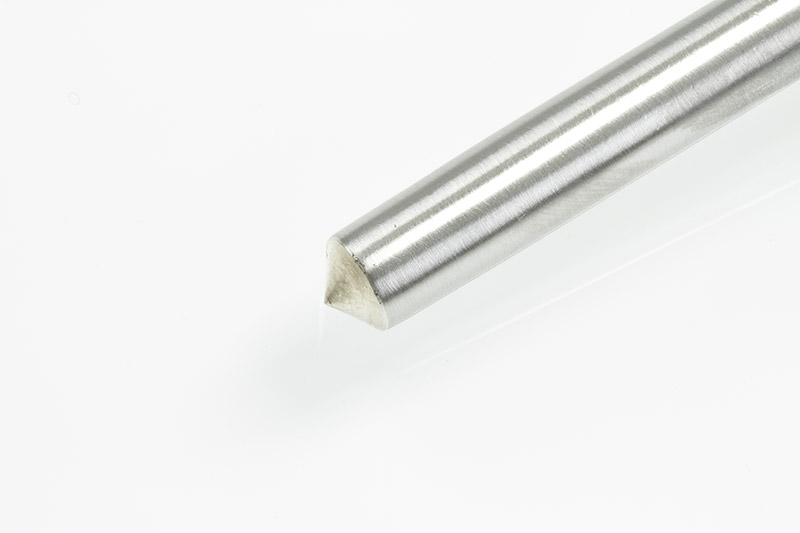

Fühlerspitzen

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Klemmverschraubungen

    Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

    Unser Lagersortiment für den Temperatursensor Typ TEF 1:



    Klemmverschraubung M10x1

    Artikel# 1358666
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    12 mm
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung M10x1

    Artikel# 1216718
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung G1/8"

    Artikel# 1364567
    Gewinde G 1/8"
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt
