EINSCHRAUBFÜHLER

TEF 80

ANWENDUNGS­BEREICHE

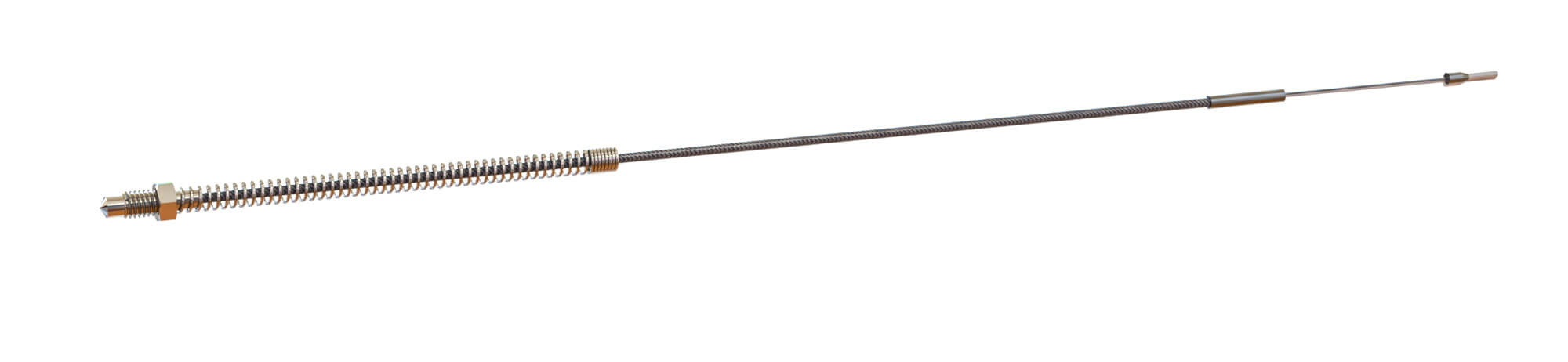

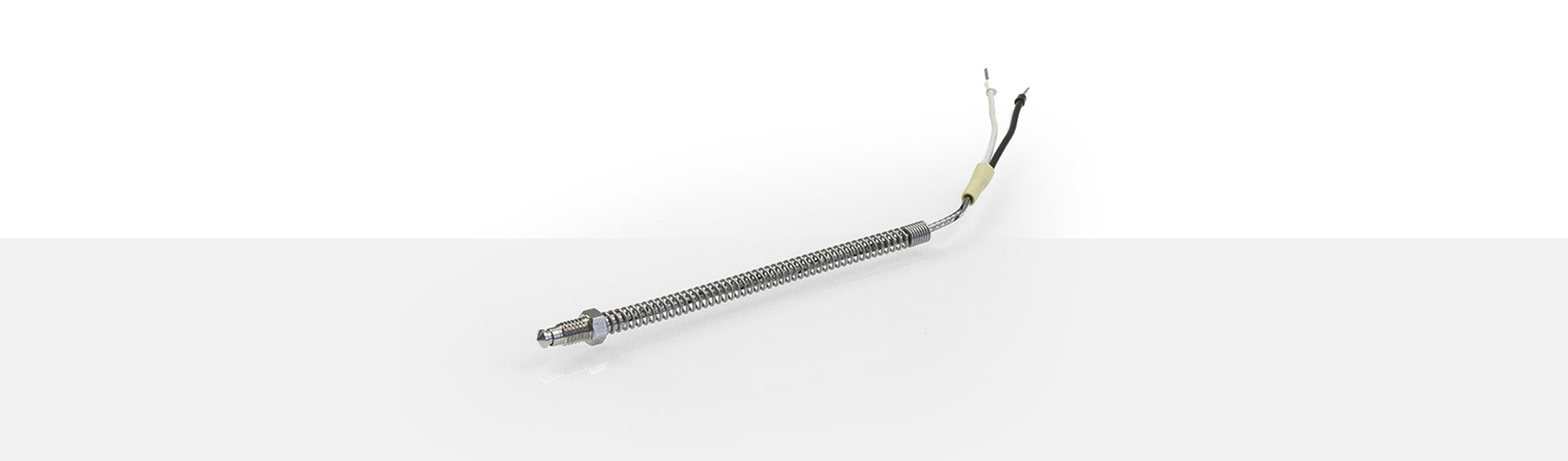

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Diese Ausführung ist so ausgelegt, dass der Temperatursensor direkt in das Werkstück eingeschraubt wird, ohne dabei die Anschlussleitung zu verdrehen. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist zugentlastet. Die Knickschutzfeder ist auf den Schaft des Einschraubnippels angelasert.

  • Einsatztemperatur: bis 400 °C
  • Fühlerspitze:
    Ø 4,75 x 0,8/2,2 mm - 120°
  • mit Potential oder potentialfrei
  • Einschraubnippel M6 - SW 8
  • Knickschutzfeder Ø 6 x 100 mm
  • bis 400°C
    Einsatztemperatur
  • Ø 4.75 x 0,8/2,2 mm
    Fühlerspitze-120°
  • M6
    Einschraubnippel

TEF 80 Einschraubfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 80. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1345033 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +205 °C 2,80 mm ± 0,10 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1312115 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
2029278 2x0,22 mm² -50 °C bis +400 °C ca. 2,10 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1327235 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
