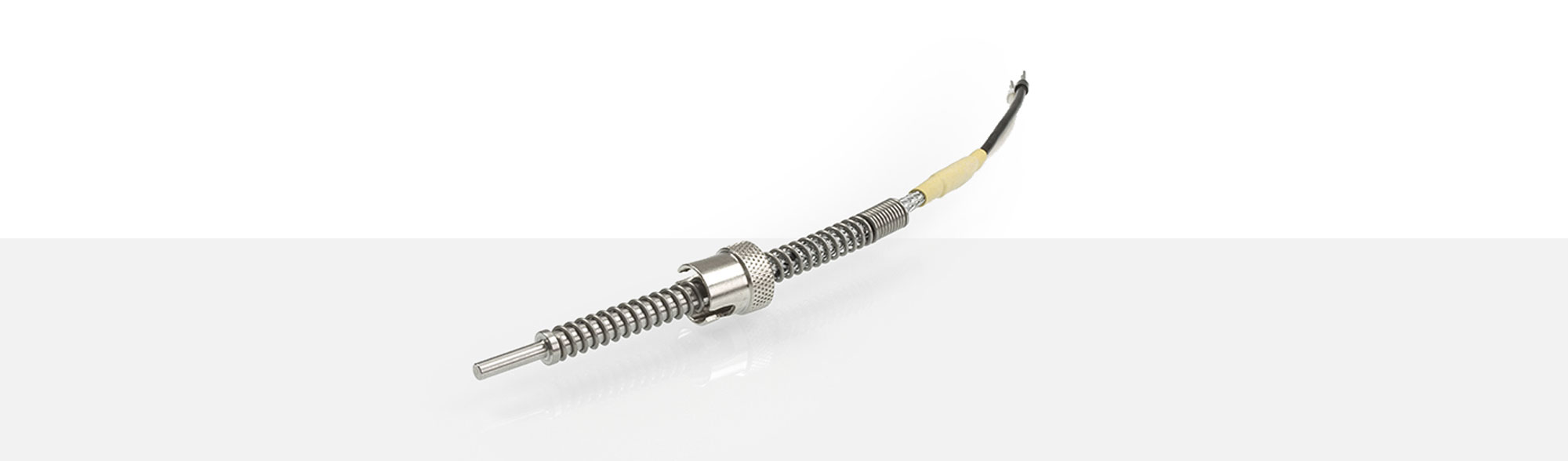

BAJONETTFÜHLER

TEF 95

ANWENDUNGS­BEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die verjüngte Fühlerspitze ermöglicht eine schnelle Ansprechzeit des Thermoelements. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 12,3 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus vernickelten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 4 x 17 / 75 mm - plan
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • schnelle Ansprechzeit



  • bis 400°C
    Einsatztemperatur
  • Ø 4 x 17 / 75 mm
    Fühlerspitze-plan
  • Innen-Ø 12.3 mm
    Bajonettkappe

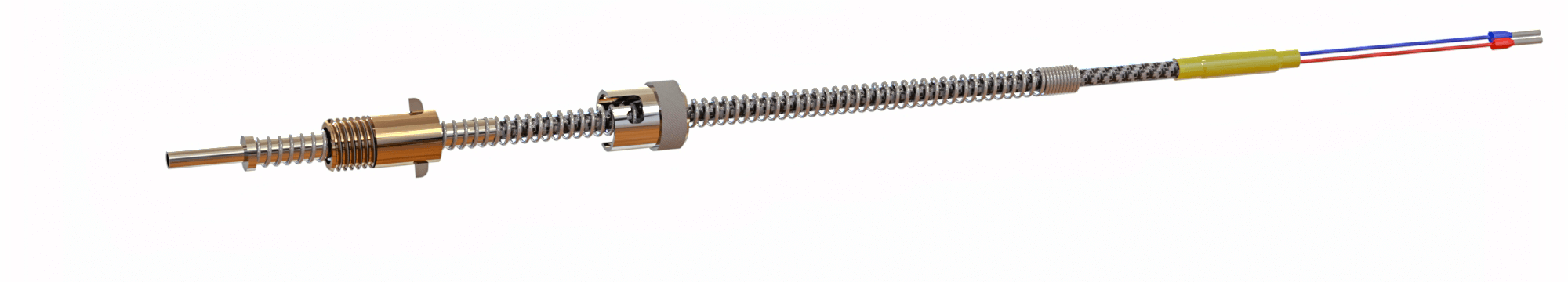

TEF 95 Bajonettfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 95. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +400 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -50°C bis +400 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

Einschraubnippel

Einschraubnippel N20/21

M12 x 1 x 35 mm

Artikel# 1204426
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 35 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 60 mm

Artikel# 1204420
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 80 mm

Artikel# 1314889
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 80 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1209141
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
