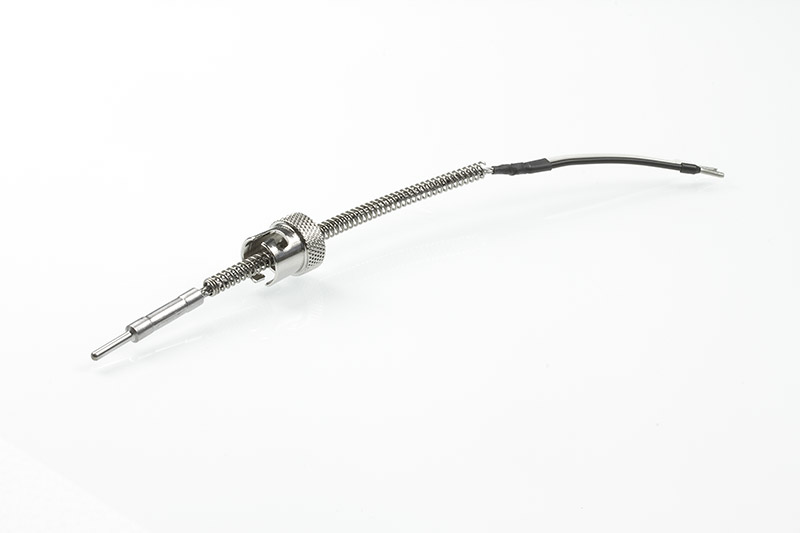

BAJONETTFÜHLER

TEF 5R

ANWENDUNGS­BEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die ballige Form der Fühlerspitze passt sich der Fühlerbohrung an. Die verjüngte Fühlerspitze ermöglicht eine schnelle Ansprechzeit des Thermoelements. Die Feder Standard Ø 5 x 200 mm aus dem Werkstoff 1.4310 hat an einem Federende zwei Windungen anliegend. Diese gewährleisten einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 5er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Die Wandstärke der Bajonettkappe beträgt 1,75 mm und hat einen Innendurchmesser von 10,5 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus Edelstahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 2,5 x 12,75 mm - ballig
  • potentialfrei
  • Bajonettkappe in verstärkter Ausführung
    IØ 10,5 mm – AØ 14 x 16 mm
    (Messing vernickelt)
  • bis 400°C
    Einsatztemperatur
  • Ø 5x200 mm
    Knickschutz-Feder
  • Innen-Ø 10.5 mm
    Bajonettkappe

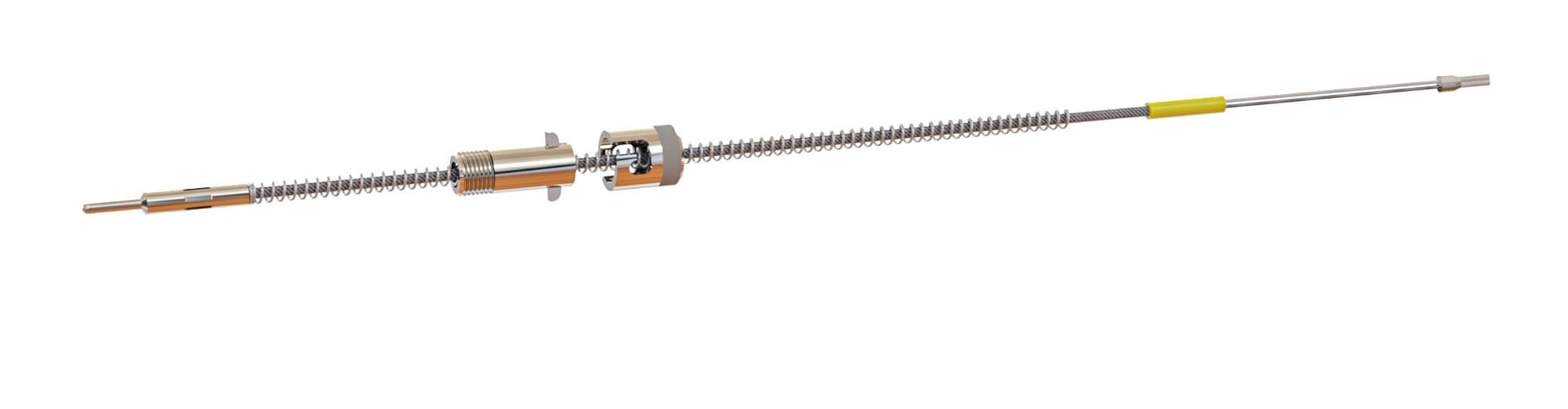

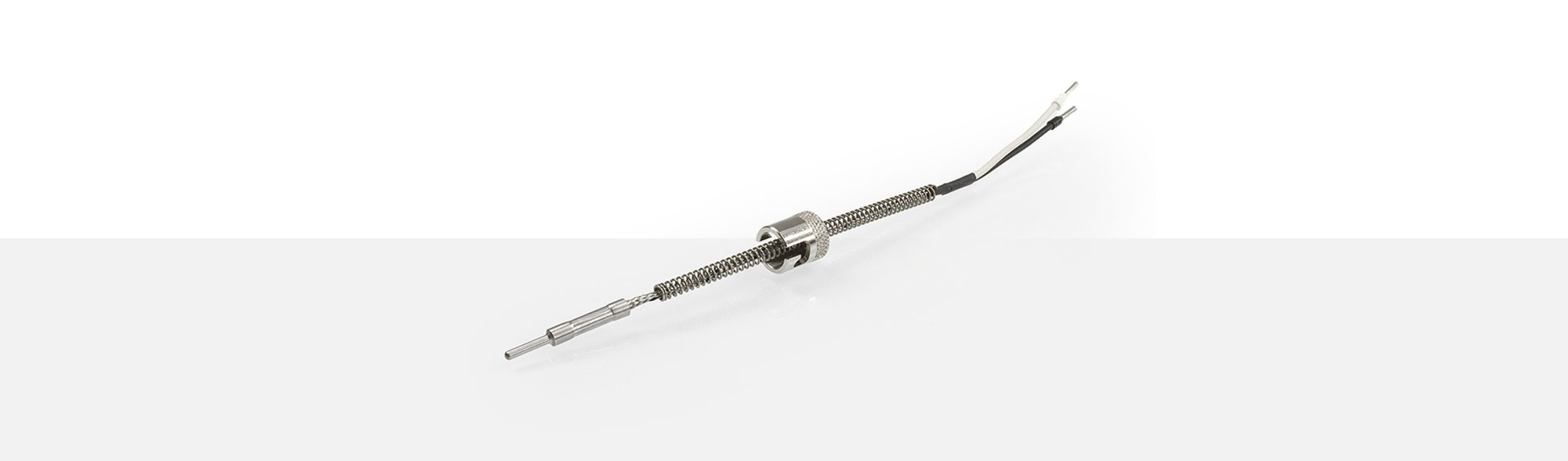

TEF 5R Bajonettfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 5R. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1312115 2x0,95 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1327235 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm



Einschraubnippel N5/N6

Einschraubnippel N5/N6

M10 x 1 x 28 mm

Artikel# 2110750
Gewinde M10 x 1
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/6

M10 x 28 mm

Artikel# 2110749
Gewinde M10
Gewindelänge 10 mm
Gesamtlänge 28 mm
Gesamtlänge 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

M12 x 28 mm

Artikel# 2110753
Gewinde M12
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

M12 x 1 x 28 mm

Artikel# 2110754
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

M14 x 28

Artikel# 2110751
Gewinde M14
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

M14 x 1,5 x 28 mm

Artikel# 2110752
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 28 mm
Schlüsselweite 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

G 1/4" x 28 mm

Artikel# 2110756
Gewinde G 1/4"
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

1/8-NPT x 28 mm

Artikel# 2110748
Gewinde 1/8-NPT-27
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

G 3/8" x 28 mm

Artikel# 2110755
Gewinde M 3/8"
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 18
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Ausführungsbeispiele

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
