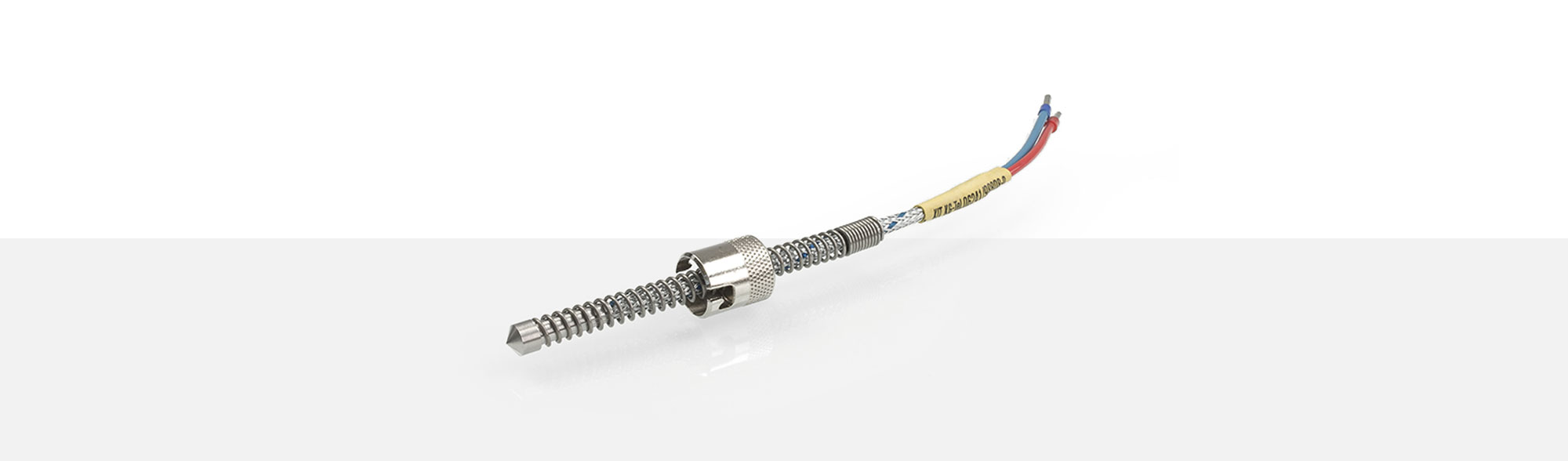

BAJONETTFÜHLER

TEF 65

ANWENDUNGS­BEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die 110° Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus verzinkten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 8 x 5 mm - 110°
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • bis 400°C
    Einsatztemperatur
  • Ø 8 x 5 mm
    Fühlerspitze-110°
  • Innen-Ø 15 mm
    Bajonettkappe

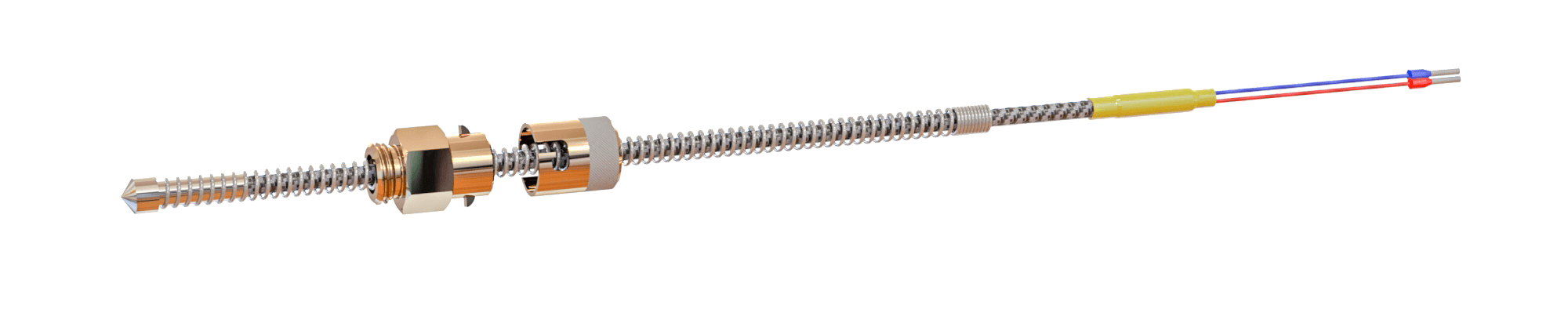

TEF 65 Bajonettfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 65.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

NiCr-Ni type K

part# cross section temperature range outer diameter
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Thermocouple plug connectors

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
    J type plug A9.1 A# 1107127
      socket A10.1 A# 1107128
      with cross section 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel  N32



    Einschraubnippel N32

    M12 x 1 x 40 mm

    Artikel# 1204422
    Gewinde M12 x 1
    Gewindelänge 8 mm
    Gesamtlänge 40 mm
    Schaftdurchmesser 14 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    M14 x 1,5 x 60 mm

    Artikel# 1229875
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    G 1/4" x 60 mm

    Artikel# 1343424
    Gewinde G 1/4"
    Gewindelänge 10 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2
