BAJONETTFÜHLER

TEF 11

ANWENDUNGSBEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die abgesetzte plane Messfläche ist der Fühler bestens geeignet auf ebenen Flächen in Werkzeugen die Temperatur zu messen. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettstiftkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettstiftkappe ist 15 mm und der Stiftabstand beträgt 13 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus vernickelten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 5 / 8 x 2 / 8 mm - plan
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • mit Bajonettstiftkappe
  • bis 400°C
    Einsatztemperatur
  • Ø 5/8x2/8 mm
    Fühlerspitze -plan
  • Stiftabstand 13 mm
    Bajonettstiftkappe

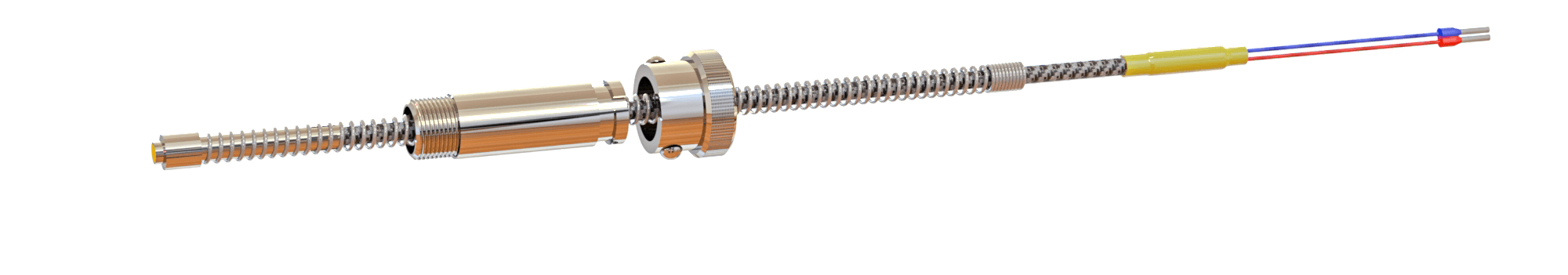

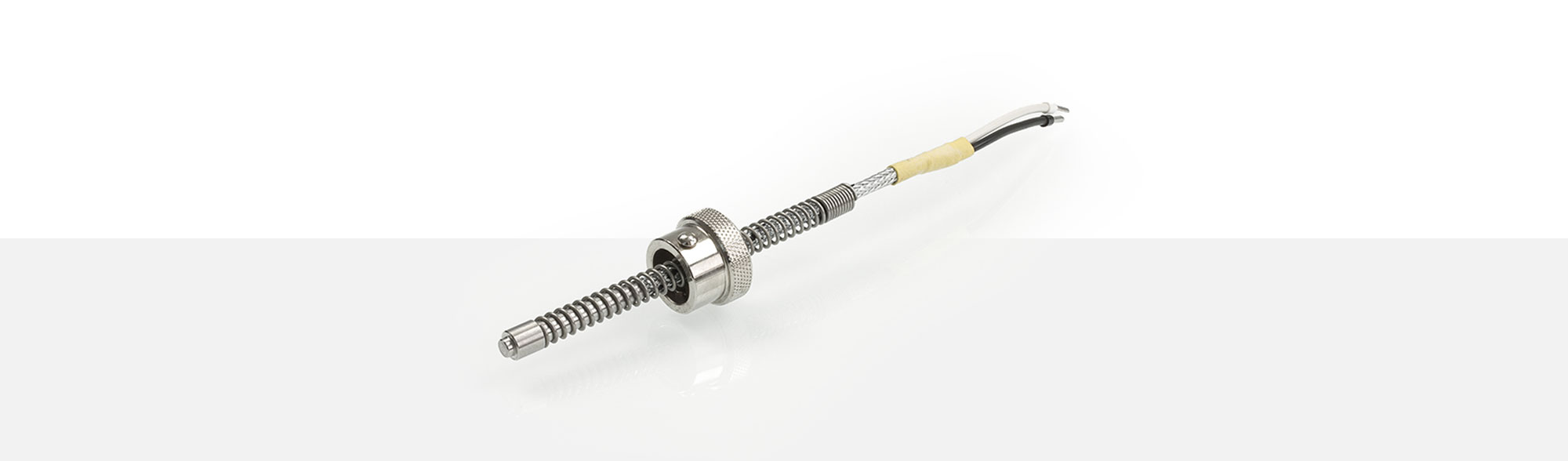

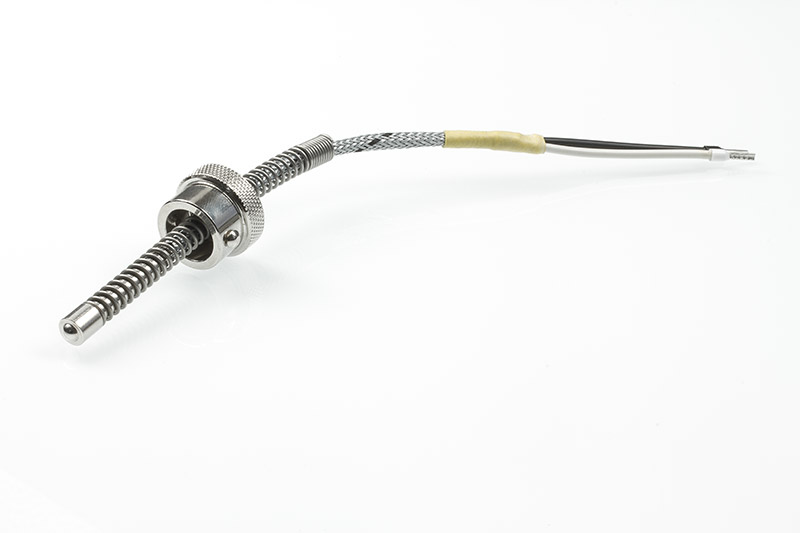

TEF 11 Bajonettfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 11.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm



NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Thermocouple plug connectors

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel  N11



    Einschraubnippel N11

    M14 x 1,5 x 25 mm

    Artikel# 1302965
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 25 mm
    Schaftdurchmesser 15 mm
    Innendurchmesser 11 mm
    Material Stahl
    vernickelt
    Nut für Stifte Ø 13 x 3,5 mm

    Einschraubnippel N11

    M14 x 1,5 x 50 mm

    Artikel# 1204424
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 50 mm
    Schaftdurchmesser 15 mm
    Innendurchmesser 11 mm
    Material Stahl
    vernickelt
    Nut für Stifte Ø 13 x 3,5 mm

    Einschraubnippel N11

    M14 x 1,5 x 100 mm

    Artikel# 1205906
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 100 mm
    Schaftdurchmesser 15 mm
    Innendurchmesser 11 mm
    Material Stahl
    vernickelt
    Nut für Stifte Ø 13 x 3,5 mm
