BAJONETTFÜHLER

TEF 4

ANWENDUNGS­BEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die 110° Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er bzw. 6er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus verzinkten Stahldrähten.

  • der am häufigsten verwendete Fühler
  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:

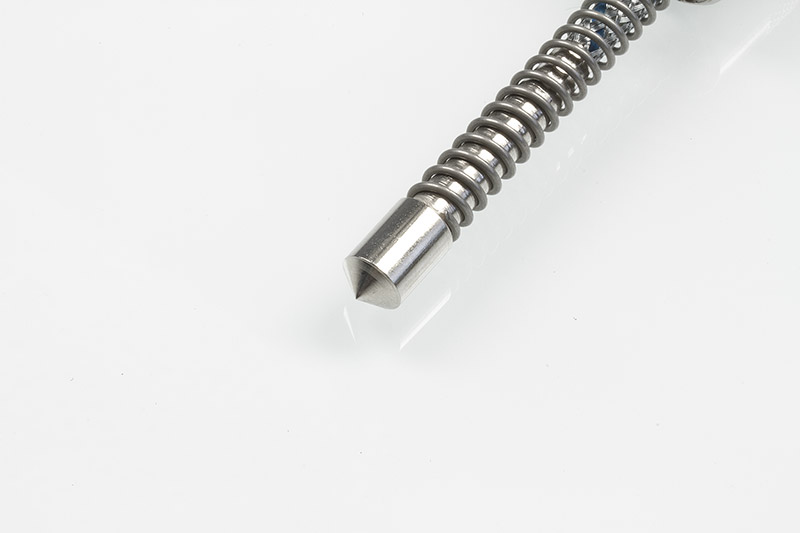

    Ø 8 x 12 mm - 110°

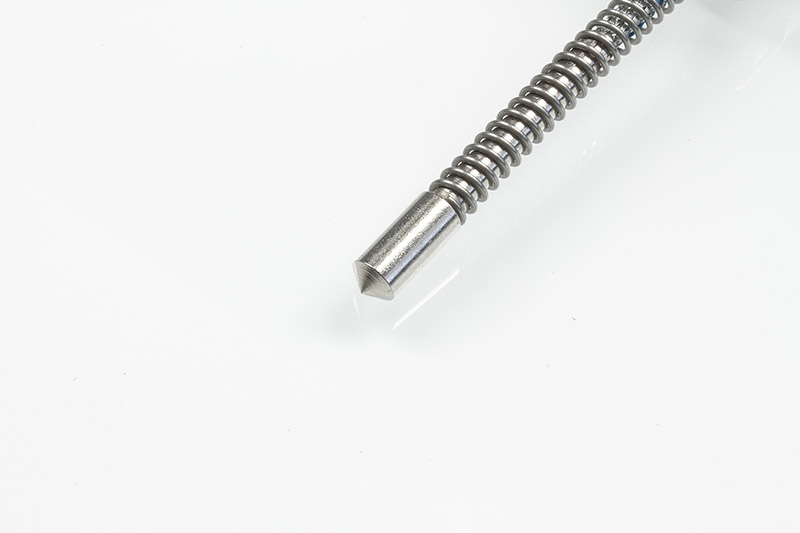

    Ø 6 x 12 mm - 110°
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • bis 400°C
    Einsatztemperatur
  • Innen-Ø15mm
    Bajonettkappe
  • Ø 6 oder Ø 8 mm
    Fühlerspitze - 110°

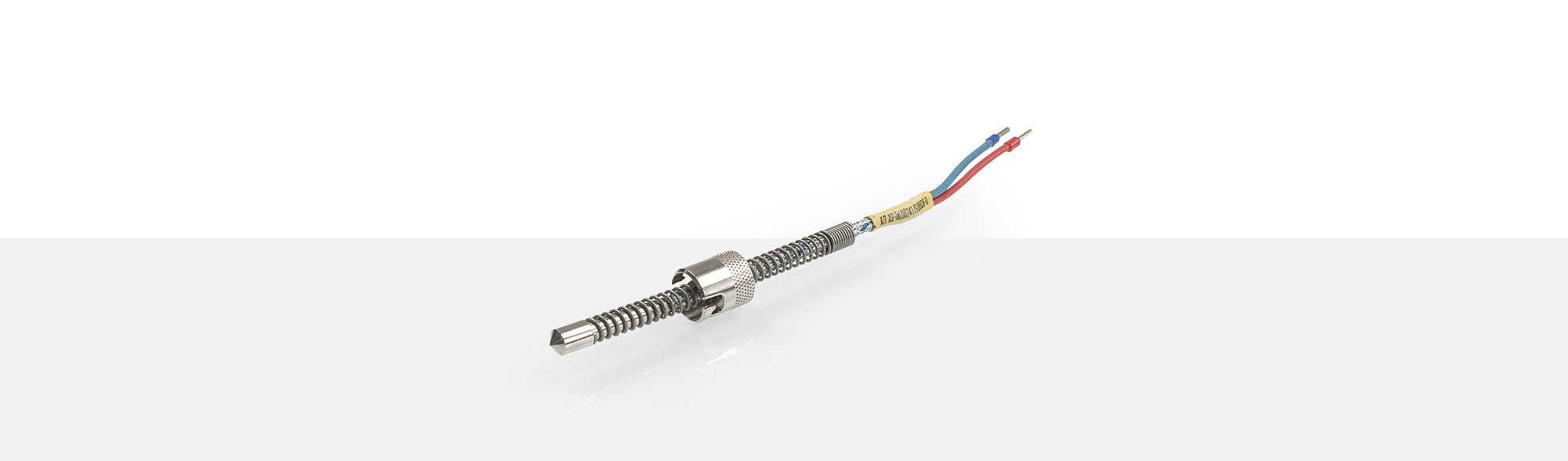

TEF 4 Bajonettfühler

    Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 4.
    Auf Wunsch sind auch andere möglich.

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
    1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200461 2x0,75 mm² -55 °C bis +180 °C 4,0 x 2,3 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50 °C bis +500 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90 °C bis +650 °C ca. 5,00 x 3,20 mm



    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    2100238 4x0,22 mm² -50 °C bis +200 °C 3,00 mm
    1229718 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
    1201349 2x1,00 mm² -50 °C bis +500 °C max. 4,60 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1320956 2x0,22 mm² +180 °C ca. 3,90 mm
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm



    Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 1.
    Auf Wunsch sind auch andere möglich.

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90°C bis +650 °C max. 5,00 x 3,20 mm



    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm



    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

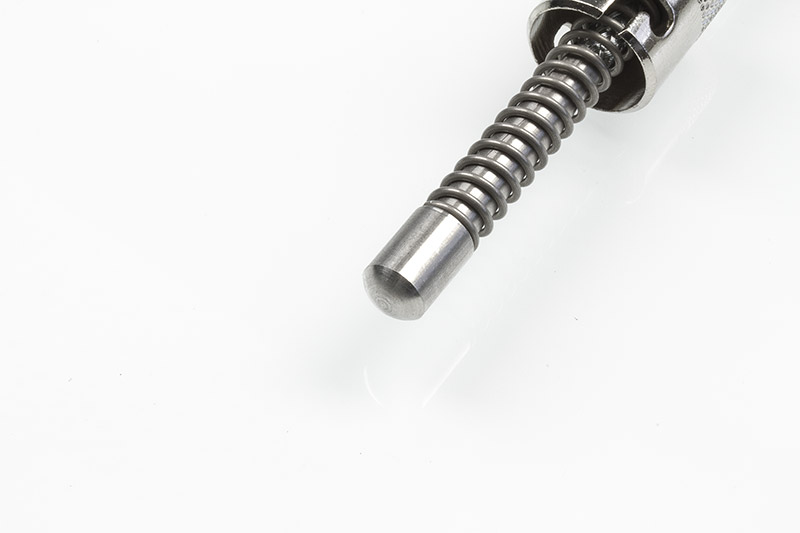

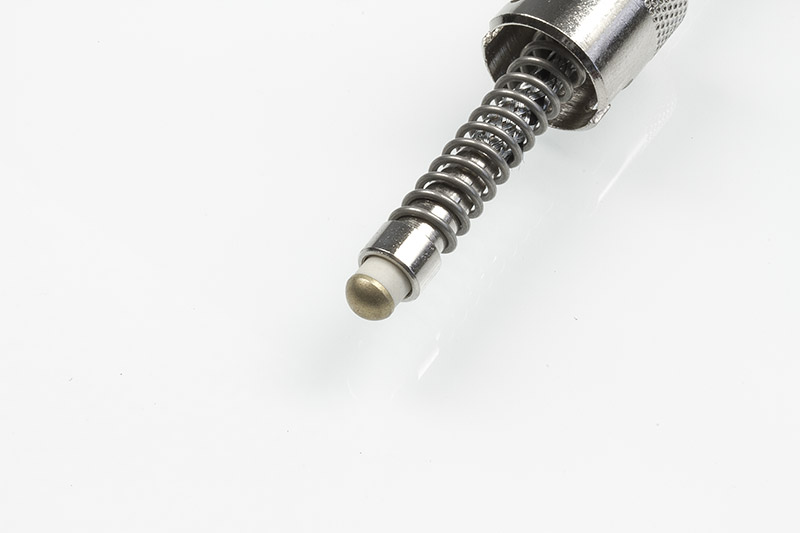

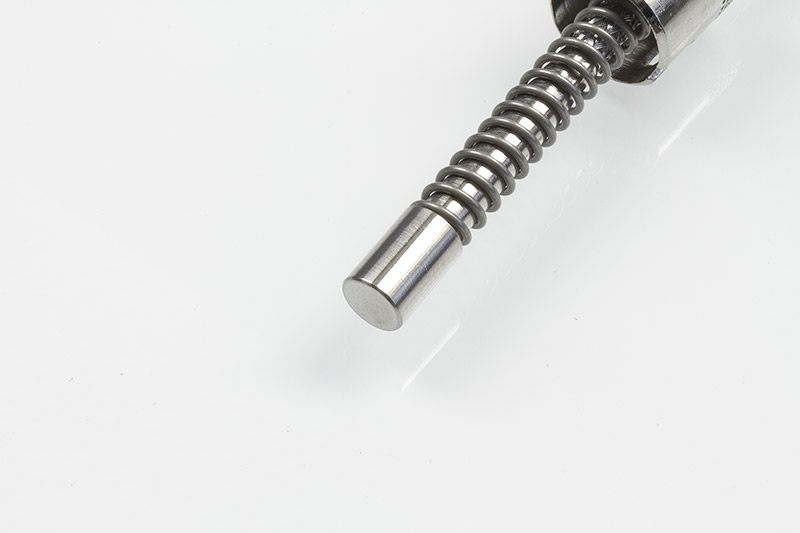

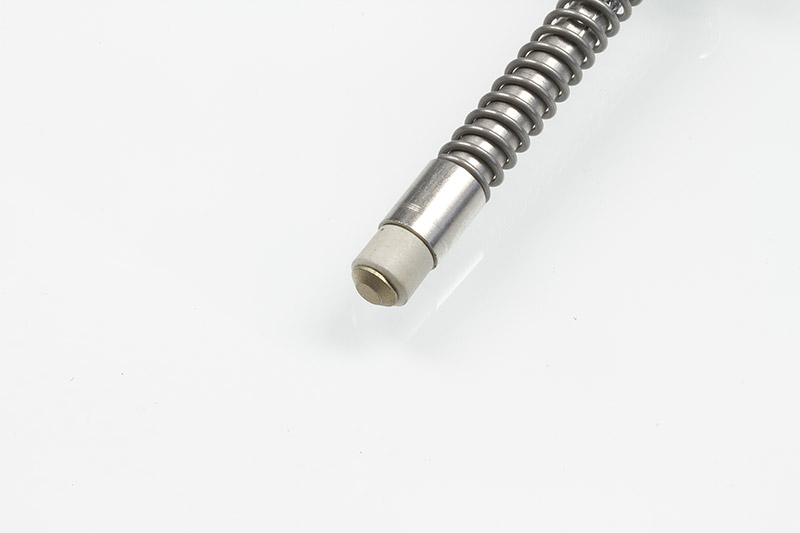

    Fühlerspitzen

      Miniatur - Rundsteckverbinder mit Schraubverschluss

      2-polig Stecker T3200 A# 1200716
        Kupplung T3201 A# 1200721





      2-polig Stecker T3260 A# 1201415



      4-polig Stecker T3200 A# 1103624
        Kupplung T3301 A# 1200723

      Rundsteckverbinder mit Schraubverschluss

      3-polig Stecker T3079 A# 1103631
        Kupplung T3080 A# 1200749





      5-polig Stecker T3260 A# 1103635
        Kupplung T3084 A# 1200750



      Rundsteckverbinder mit Bajonettverschluss

      Round plugs with bayonet connection

      3-polig Stecker T3008 A# 1103627





      5-polig Stecker T3012 A# 1119173



      Thermoelement - Steckverbindungen

      Thermocouple plug connectors

      Typ J Stecker A9.1 A# 1107127
        Kupplung A10.1 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299
      J type plug A9.1 A# 1107127
        socket A10.1 A# 1107128
        with cross section 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299





      Typ J Stecker A9.2 A# 1107127
        Kupplung A10.2 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299

      Miniatur - Steckverbindungen

      Lemo Kabeldurchmesser max. in mm
        Größen 0S 1S 2S 3S
        Standard Kupplung 3,7 4,2 4,2 4,2
        Einbau-Apparatedose
        Standard Stecker 3,7 4,2 4,2 4,2

      Einschraub-Schutzhülsen

      Die Einschraub-Schutzhülse erlaubt ein Auswechseln des Thermoelements ohne Systementleerung. Diese werden aus Vollmaterial in unserem Werkzeugbau gedreht.

      Einschrauben-Schutzhülse

      Material Edelstahl
      1.4301
      Thermoelemente Ø 8 mm
      Ø 6 mm
      Durchmesser Ø 12 mm
      Ø 10 mm
      Innenbohrung Ø 8,5 mm
      Ø 6,5 mm
      Eintauchtiefe
      (Kundenwunsch)
      inklusive Gewinde
      Gewindelänge 10 mm
      Schlüsselweite 24
      Fühlerver-
      schraubung
      G 1/4"
      Prozess-anschlüsse G 3/8"
      G 1/2"
      M18x1,5
      M20x1,5

      Einschraub-Schutzhülse

      Material Messing
      MS58
      Thermoelemente Ø 8 mm
      Ø 6 mm
      Durchmesser Ø 12 mm
      Ø 10 mm
      Innenbohrung Ø 8,5 mm
      Ø 6,5 mm
      Eintauchtiefe
      (Kundenwunsch)
      inklusive Gewinde
      Gewindelänge 10 mm
      Schlüsselweite 24
      Fühlerver-
      schraubung
      G 1/4"
      Prozess-anschlüsse G 3/8"
      G 1/2"
      M18x1,5
      M20x1,5

      Einschraubnippel N4

      Einschraubnippel N4

      G3/8"

      Artikel# 1204429
      Gewinde G 3/8"
      Gewindelänge 6 mm
      Gesamtlänge 27 mm
      Schlüsselweite 17
      Schaftdurchmesser 14,5 mm
      Innendurchmesser 9 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2

      Einschraubnippel N4

      G1/4"

      Artikel# 1204428
      Gewinde G 1/4"
      Gewindelänge 6 mm
      Gesamtlänge 27 mm
      Schlüsselweite 17
      Schaftdurchmesser 14,5 mm
      Innendurchmesser 9 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2

      Einschraubnippel N4

      M14x1,5

      Artikel# 1204427
      Gewinde M 14 x 1,5
      Gewindelänge 6 mm
      Gesamtlänge 27 mm
      Schlüsselweite 17
      Schaftdurchmesser 14,5 mm
      Innendurchmesser 9 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2

      Ausführungsbeispiele
