BAJONETTFÜHLER

TEF 59

ANWENDUNGS­BEREICHE

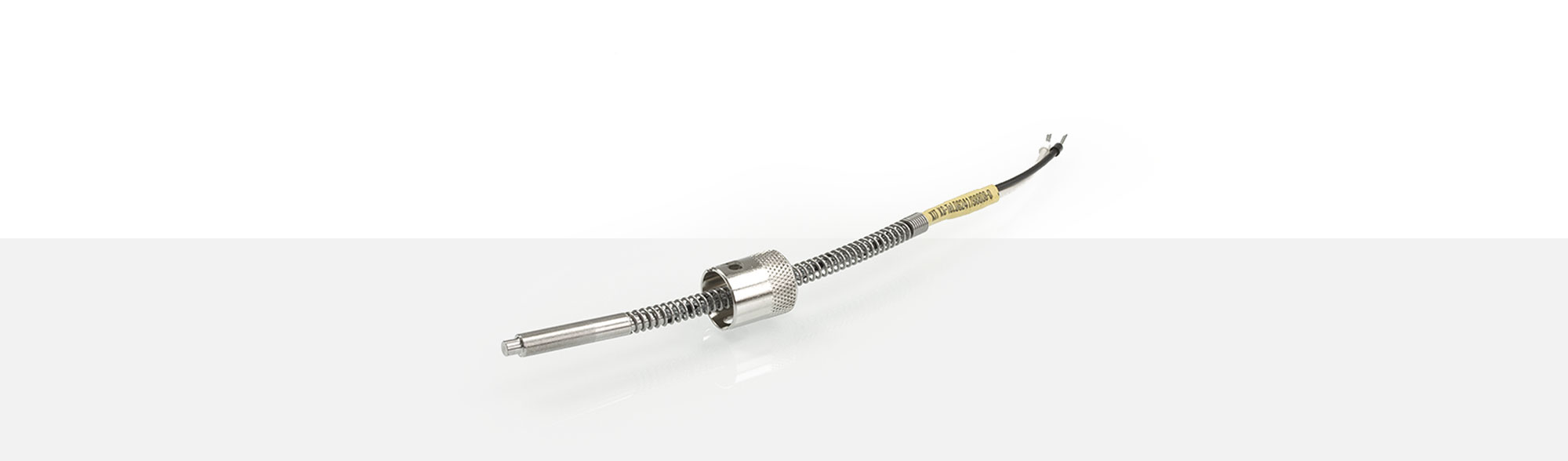

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die abgesetzte plane Messfläche ist der Fühler bestens geeignet auf ebenen Flächen in Werkzeugen die Temperatur zu messen. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 6er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus verzinkten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 4 / 6 x 4 / 30 mm - plan
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • bis 400°C
    Einsatztemperatur
  • Ø 4/6 x 4/30 mm
    Fühlerspitze-plan
  • Innen-Ø 15 mm
    Bajonettkappe



TEF 59 Bajonettfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 59.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel N4

    Einschraubnippel N4

    G3/8"

    Artikel# 1204429
    Gewinde G 3/8"
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N4

    G1/4"

    Artikel# 1204428
    Gewinde G 1/4"
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N4

    M14x1,5

    Artikel# 1204427
    Gewinde M 14 x 1,5
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2
