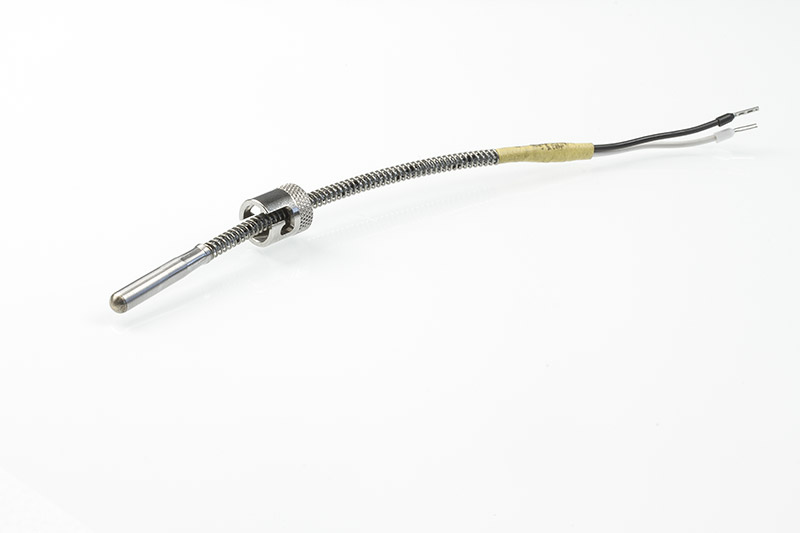

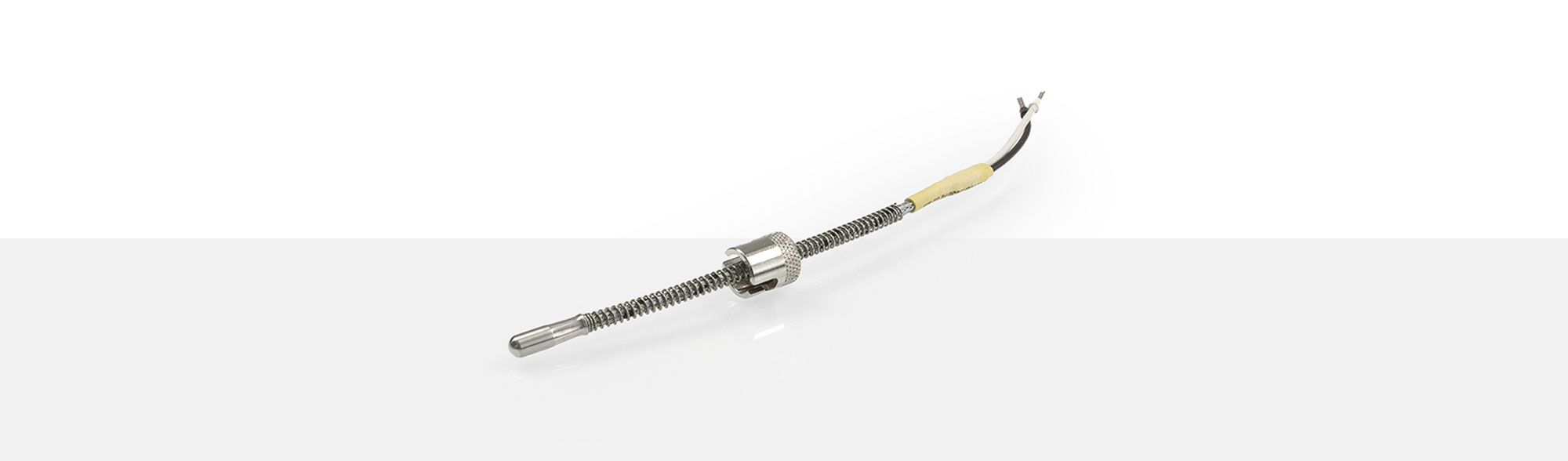

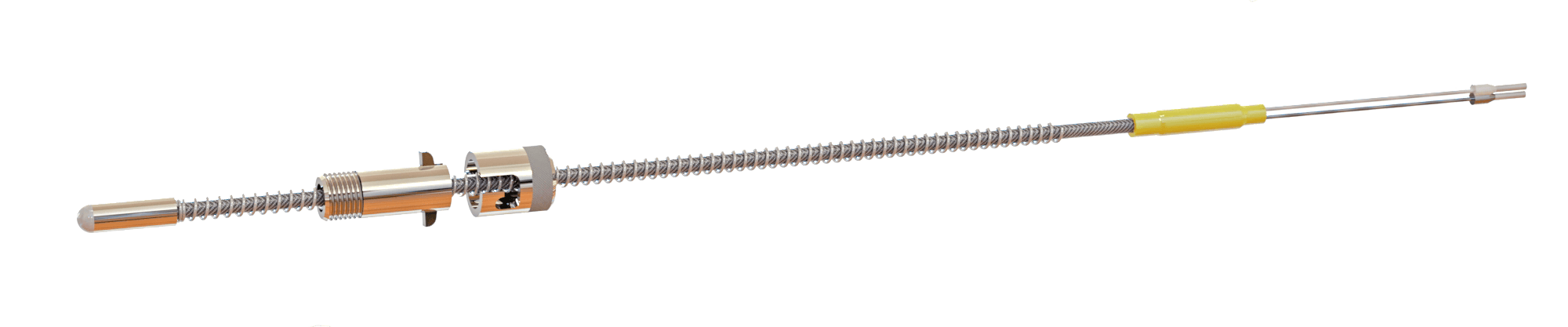

BAJONETTFÜHLER

TEF 6

ANWENDUNGSBEREICHE

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die ballige Form der Fühlerspitze passt sich der Fühlerbohrung an. Die Feder Standard Ø 5 x 200 mm aus dem Werkstoff 1.4310 hat an einem Federende zwei Windungen anliegend. Diese gewährleisten einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 5er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Die Wandstärke der Bajonettkappe beträgt 1,75 mm und hat einen Innendurchmesser von 10,5 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus vernickelten Stahldrähten.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 6 x 20 mm - ballig
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Bajonettkappe in verstärkter Ausführung
  • IØ 10,5 mm - AØ 14 x 16 mm
    (Messing vernickelt)
  • bis 400°C
    Einsatztemperatur
  • Ø 6 x 20 mm
    Fühlerspitze-ballig
  • Innen-Ø 10.5 mm
    Bajonettkappe

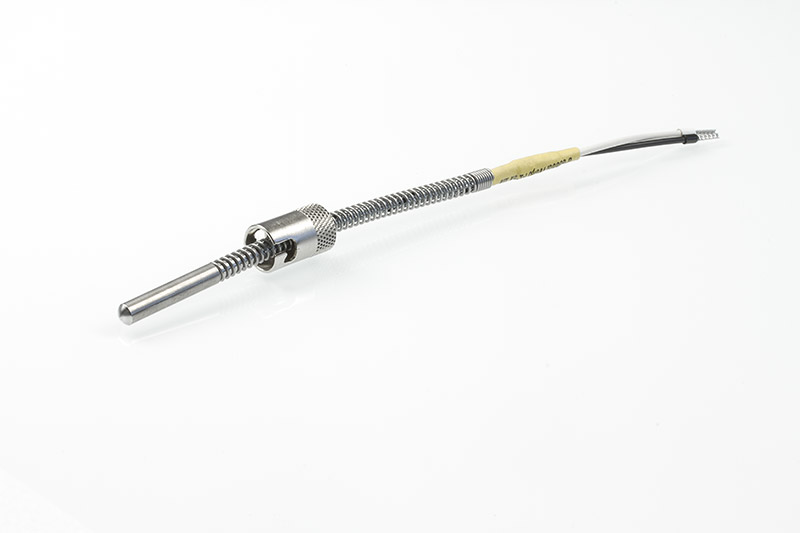

TEF 16

Dummy-Image-Alt

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,60 mm

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
    2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Fühlerspitzen

      Miniatur - Rundsteckverbinder mit Schraubverschluss

      2-polig Stecker T3200 A# 1200716
        Kupplung T3201 A# 1200721
      Typ J Stecker A9.1 A# 1107127
        Kupplung A10.1 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299
      Lemo Kabeldurchmesser max. in mm
        Größen 0S 1S 2S 3S
        Standard Kupplung 3,7 4,2 4,2 4,2
        Einbau-Apparatedose
        Standard Stecker 3,7 4,2 4,2 4,2

      Einschraubnippel

      Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.



      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
