BAJONETTFÜHLER

PWF 95

ANWENDUNGS­BEREICHE

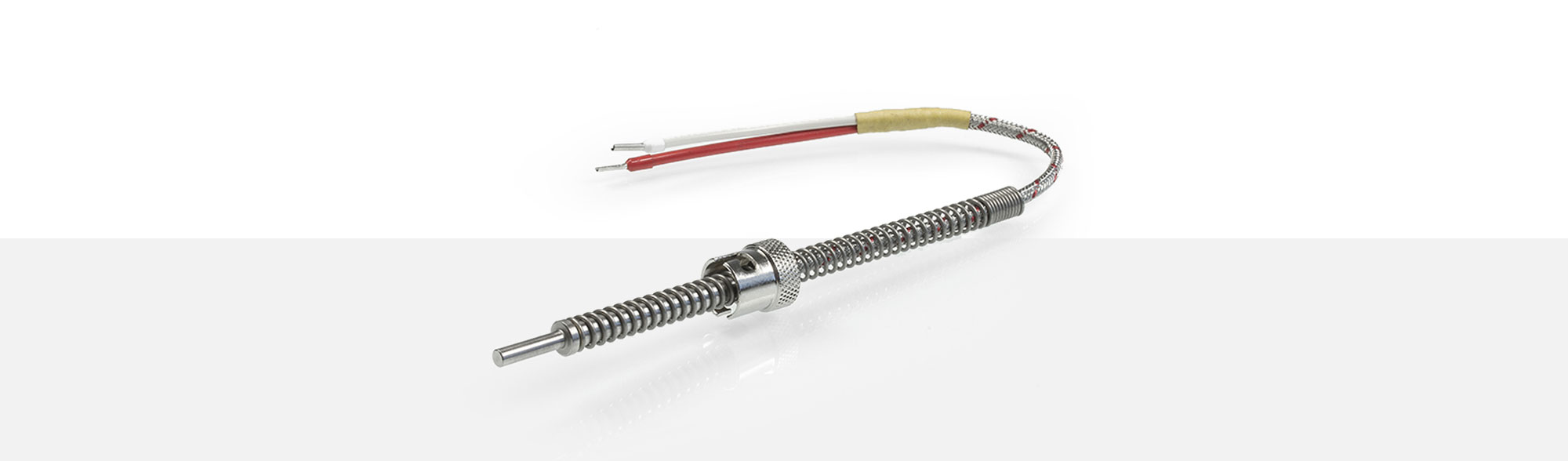

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 12,3 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 4 x 17 / 75 mm - plan
  • bis 260°C
    Einsatztemperatur
  • Ø 4 x 17/75 mm
    Fühlerspitze - plan
  • Innen-Ø 12.3 mm
    Bajonettkappe

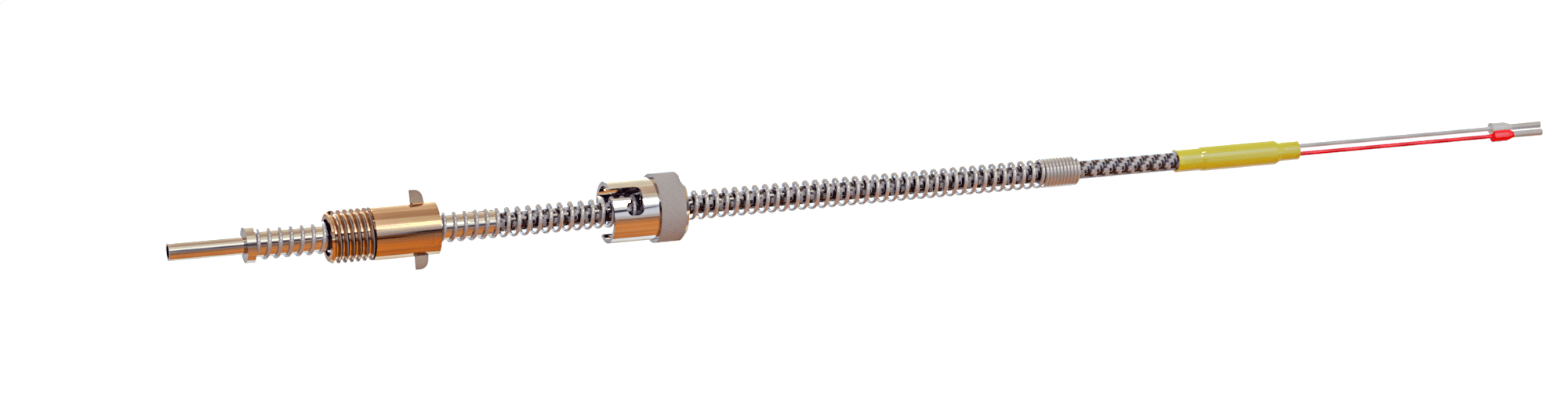

PWF 95 Bajonettfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 95. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

Einschraubnippel

Einschraubnippel N20/21

M12 x 1 x 35 mm

Artikel# 1204426
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 35 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 60 mm

Artikel# 1204420
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 80 mm

Artikel# 1314889
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 80 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
