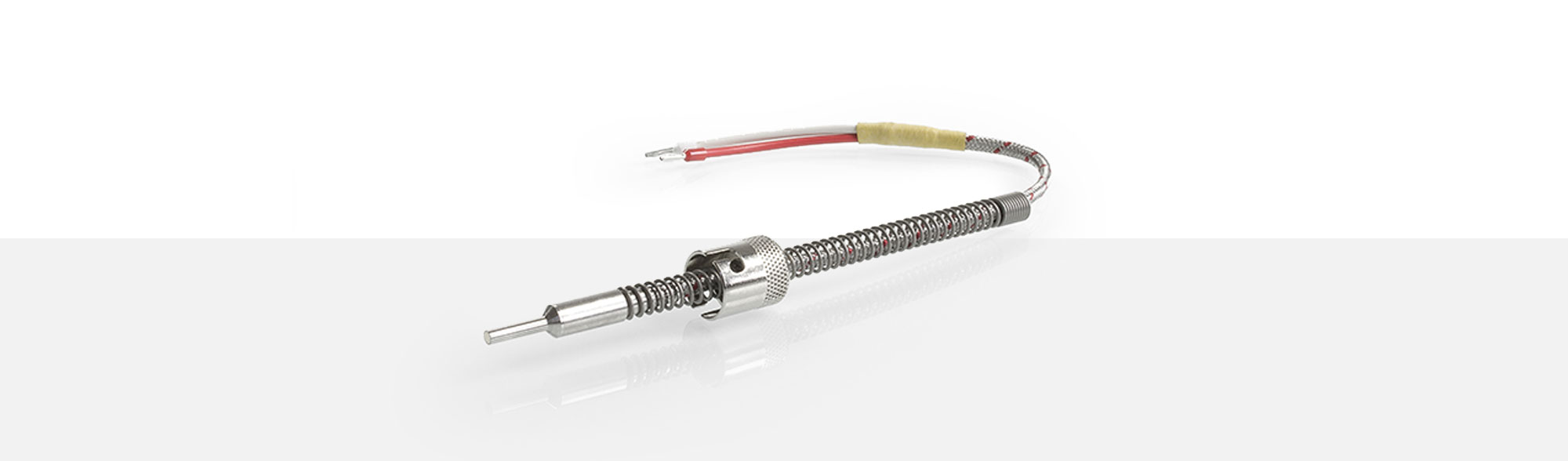

BAJONETTFÜHLER

PWF 76

ANWENDUNGS­BEREICHE

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die verjüngte Fühlerspitze ermöglicht eine schnelle Ansprechzeit des Widerstandsfühlers. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 12,3 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach DIN EN 60751 - Klasse B
  • Einsatztemperatur: bis 260 °C
  • Standardausführung in Zweileiterschaltung
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 3,5 x 15 mm - plan
  • bis 260°C
    Einsatztemperatur
  • Ø 3.5 x 15 mm
    Fühlerspitze - plan
  • Innen-Ø 12.3 mm
    Bajonettkappe

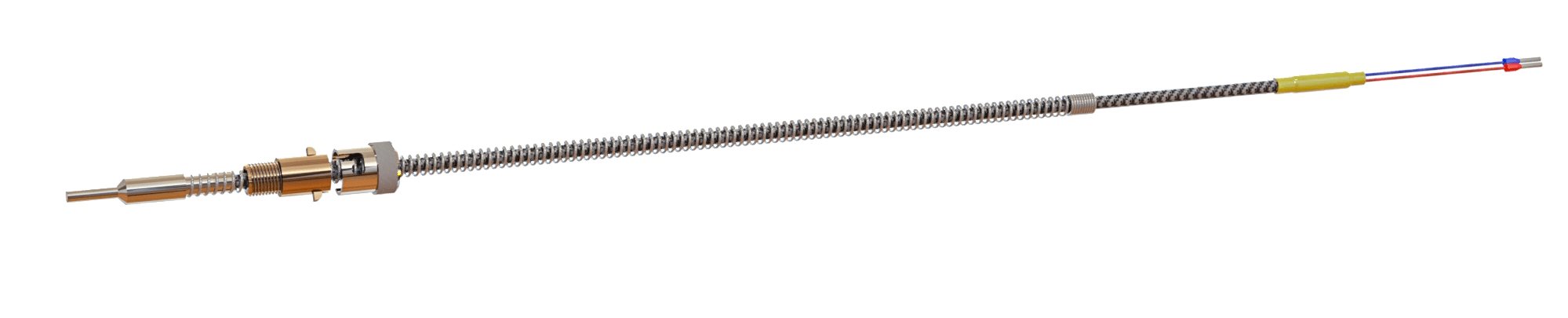

PWF 76 Bajonettfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 76. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1298296 2x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,80 ±0,05 mm
1258824 2x0,25 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,30 ±0,10 mm
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm
1311552 6x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 4,00 ±0,15 mm



Einschraubnippel

Einschraubnippel N20/21

M12 x 1 x 35 mm

Artikel# 1204426
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 35 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 60 mm

Artikel# 1204420
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N30

M12 x 1 x 80 mm

Artikel# 1314889
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 80 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Miniatur - Steckverbindungen

Lemo Kabeldurchmesser max. in mm
  Größen 0S 1S 2S 3S
  Standard Kupplung 3,7 4,2 4,2 4,2
  Einbau-Apparatedose
  Standard Stecker 3,7 4,2 4,2 4,2
