BAJONETTFÜHLER

PWF 90

ANWENDUNGS­BEREICHE

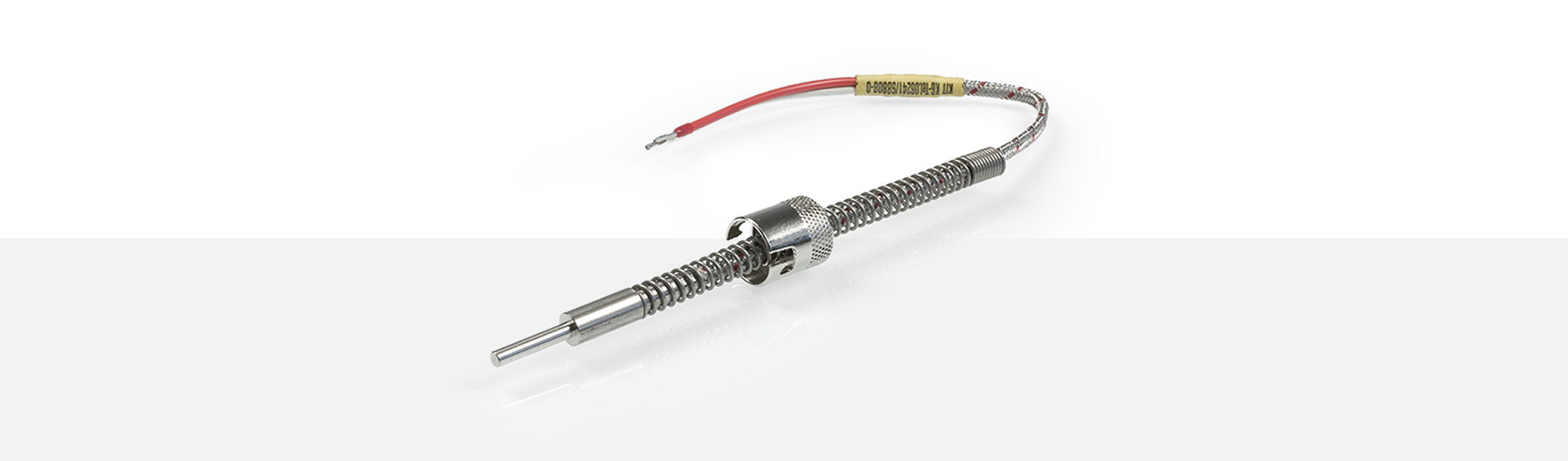

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 4 x 20 mm - plan
  • bis 260°C
    Einsatztemperatur
  • Ø 4 x 20 mm
    Fühlerspitze - plan
  • Innen-Ø 15 mm
    Bajonettkappe

PWF 90 Bajonettfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 90. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kuppung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel  N32



    Einschraubnippel N32

    M12 x 1 x 40 mm

    Artikel# 1204422
    Gewinde M12 x 1
    Gewindelänge 8 mm
    Gesamtlänge 40 mm
    Schaftdurchmesser 14 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    M12 x 1 x 50 mm

    Artikel# 1306071
    Gewinde M12 x 1
    Gewindelänge 8 mm
    Gesamtlänge 50 mm
    Schaftdurchmesser 14 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    M12 x 1 x 60 mm

    Artikel# 1228595
    Gewinde M12 x 1
    Gewindelänge 8 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    M14 x 1,5 x 60 mm

    Artikel# 1357959
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2

    Einschraubnippel N32

    G 1/4" x 60 mm

    Artikel# 1343424
    Gewinde G 1/4"
    Gewindelänge 10 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2
