BAJONETTFÜHLER

PWF 65

ANWENDUNGS­BEREICHE

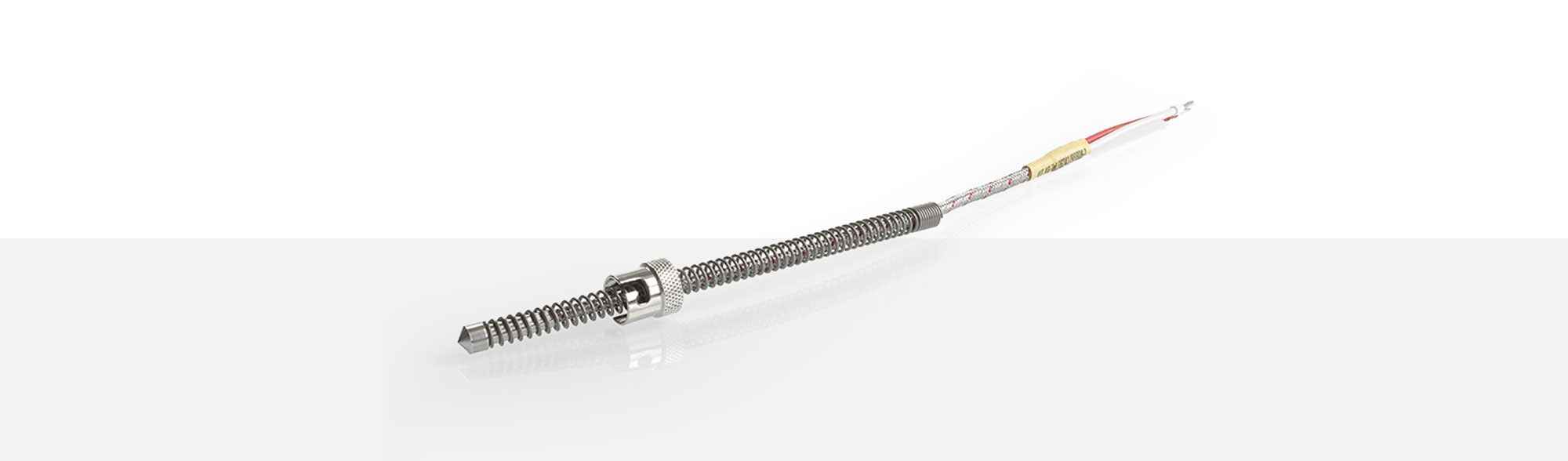

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die 110° Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Einsatztemperatur: bis 260 °C
  • Standardausführung in Zweileiterschaltung
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 8 x 5 mm - 110°
  • bis 260°C
    Einsatztemperatur
  • Ø 8 x 5 mm
    Fühlerspitze - 110°
  • Innen-Ø 15 mm
    Bajonettkappe

PWF 65 Bajonettfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 65. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1298296 2x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,80 ±0,05 mm
1258824 2x0,25 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,30 ±0,10 mm
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm
1311552 6x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 4,00 ±0,15 mm

Miniatur - Steckverbindungen

Lemo Kabeldurchmesser max. in mm
  Größen 0S 1S 2S 3S
  Standard Kupplung 3,7 4,2 4,2 4,2
  Einbau-Apparatedose
  Standard Stecker 3,7 4,2 4,2 4,2

Einschraubnippel  N32



Einschraubnippel N32

M12 x 1 x 40 mm

Artikel# 1204422
Gewinde M12 x 1
Gewindelänge 8 mm
Gesamtlänge 40 mm
Schaftdurchmesser 14 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N32

M14 x 1,5 x 60 mm

Artikel# 1357959
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel N32

G 1/4" x 60 mm

Artikel# 1343424
Gewinde G 1/4"
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2
