BAJONETTFÜHLER

PWF 59

ANWENDUNGS­BEREICHE

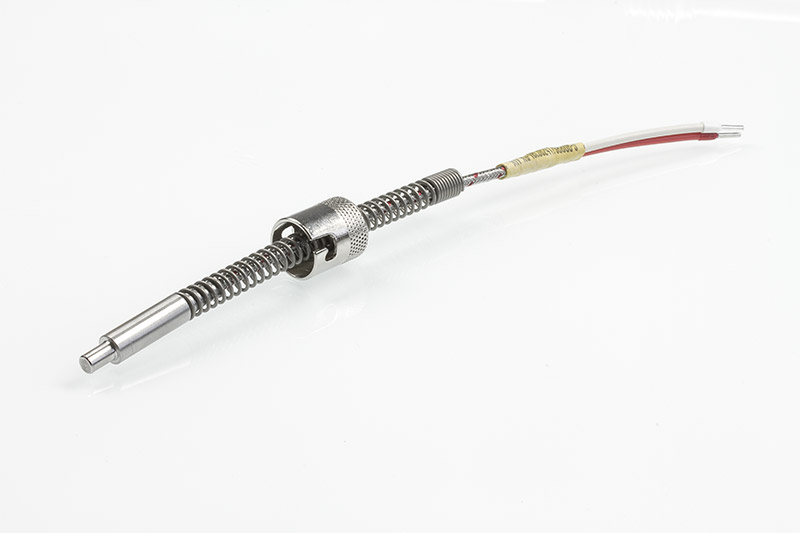

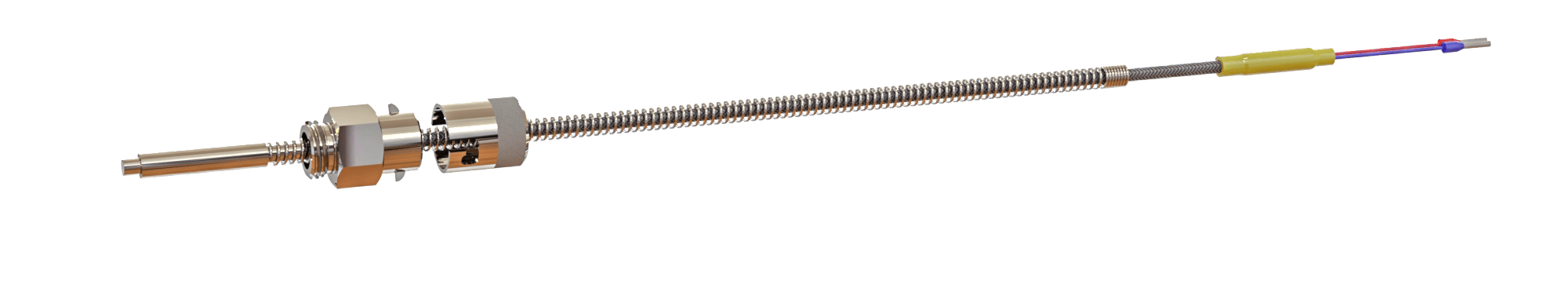

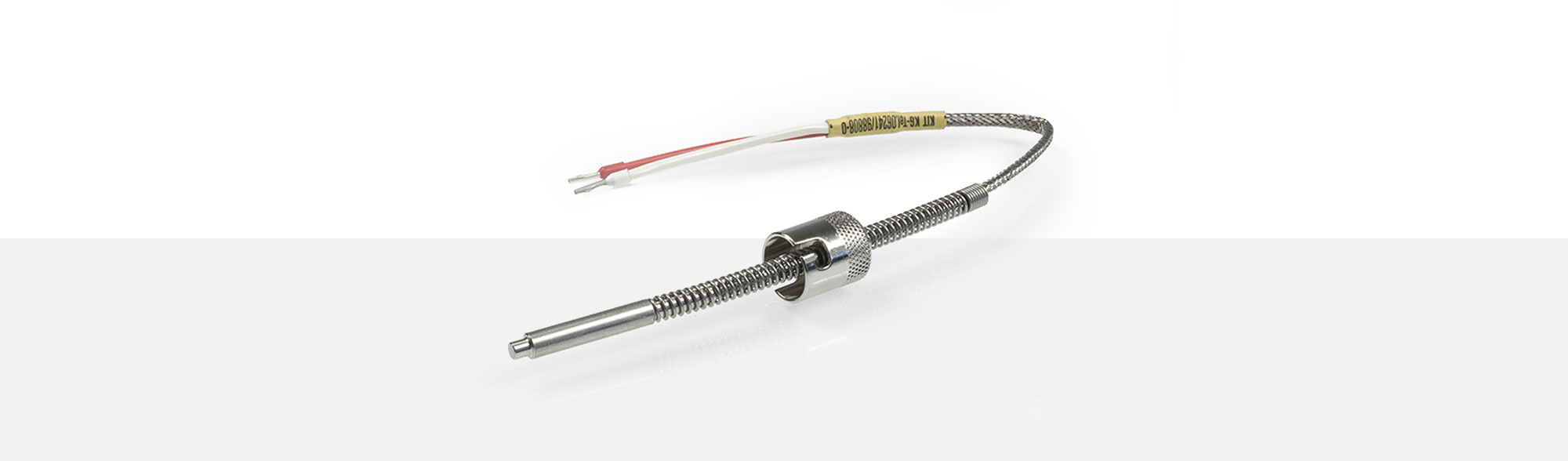

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die abgesetzte plane Messfläche ist der Fühler bestens geeignet auf ebenen Flächen in Werkzeugen die Temperatur zu messen. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 6er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 4 / 6 x 4 / 30 mm - plan
  • Bajonettkappe IØ 15 mm
  • bis 260°C
    Einsatztemperatur
  • Ø 4/6 x 4/30 mm
    Fühlerspitze - plan
  • Innen-Ø 15 mm
    Bajonettkappe

PWF 59 Bajonettfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 59. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

Ausführungsbeispiele

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kuppung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Einschraubnippel N4

    Einschraubnippel N4

    G3/8"

    Artikel# 1204429
    Gewinde G 3/8"
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N4

    G1/4"

    Artikel# 1204428
    Gewinde G 1/4"
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel N4

    M14x1,5

    Artikel# 1204427
    Gewinde M 14 x 1,5
    Gewindelänge 6 mm
    Gesamtlänge 27 mm
    Schlüsselweite 17
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte 2

    Einschraubnippel  N32



    Einschraubnippel N32

    M14 x 1,5 x 60 mm

    Artikel# 1357959
    Gewinde M14 x 1,5
    Gewindelänge 10 mm
    Gesamtlänge 60 mm
    Schaftdurchmesser 14,5 mm
    Innendurchmesser 9 mm
    Material Stahl
    vernickelt
    gezogene Stifte             2
