BAJONETTFÜHLER

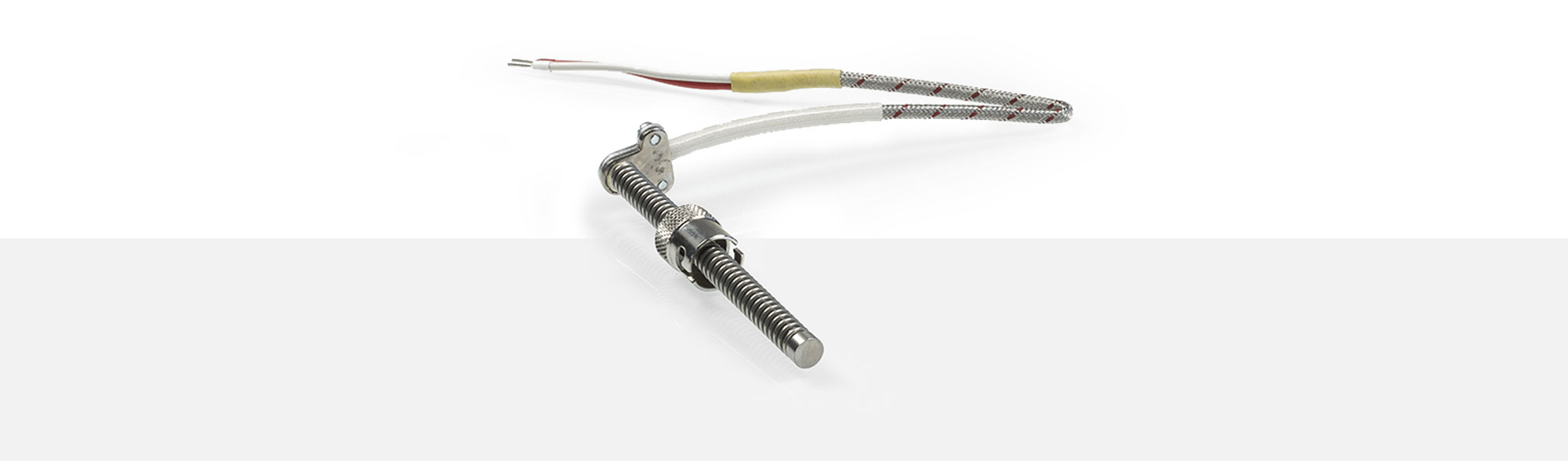

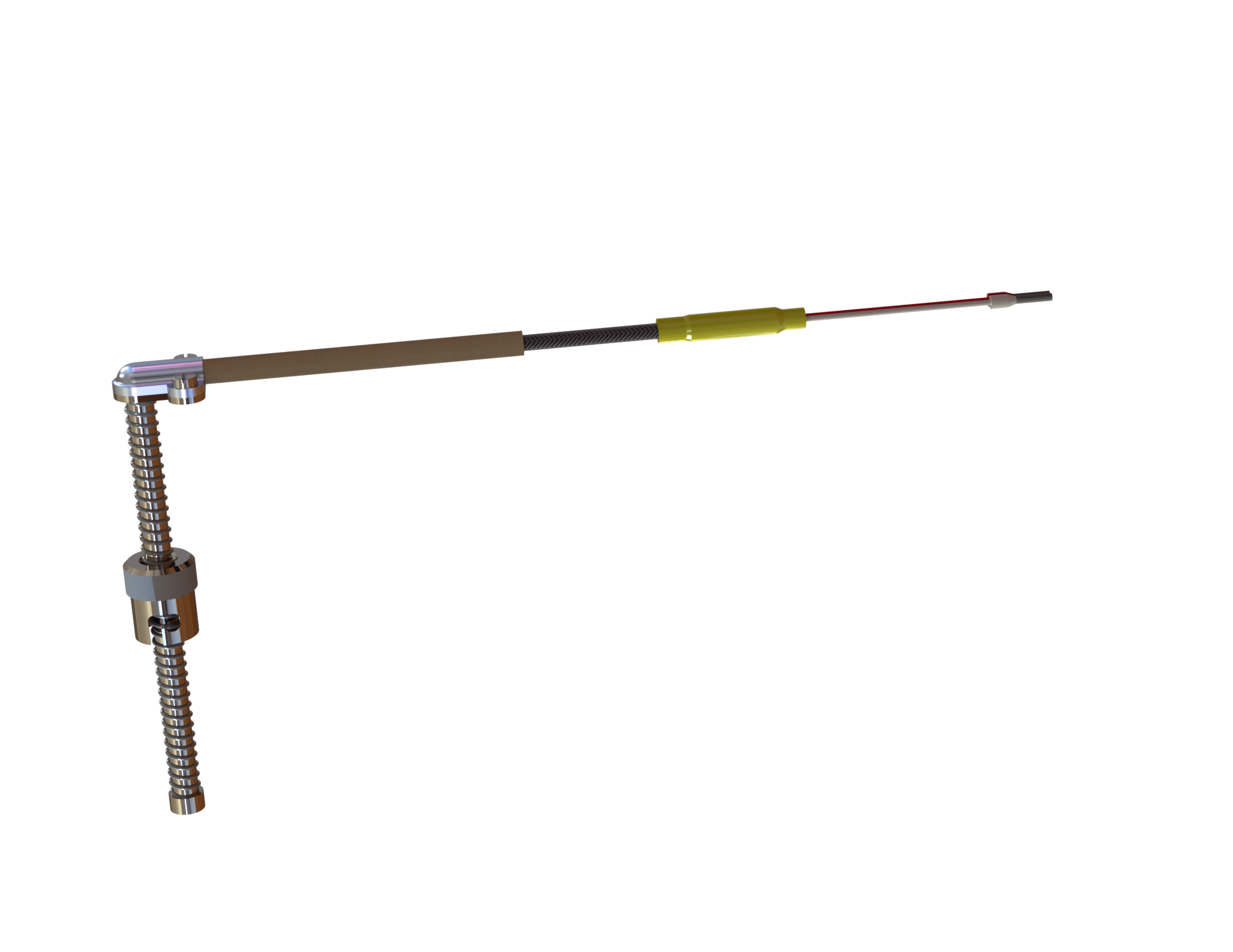

Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Der Winkelkopf ist mit 7,5 mm Höhe besonders flach gehalten. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen festen Sitz der planen Messfläche und dient als Dehnungsausgleich. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendruchmesser der Bajonettkappe ist 12,3 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 210. Auf Wunsch sind auch andere möglich.
Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
1300580 | 4x0,22 mm² Cu-verzinnt |
-90 °C bis +260 °C | 3,50 ±0,10 mm |
1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
3-polig | Stecker | T3260 | A# 1201415 |
Kuppung | T3261 | A# 1200722 |
4-polig | Stecker | T3300 | A# 1103624 |
Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
Lemo | Kabeldurchmesser max. in mm | ||||
Größen | 0S | 1S | 2S | 3S | |
Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
Einbau-Apparatedose | |||||
Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Einschraubnippel
Einschraubnippel N20/21
M12 x 1 x 35 mm
Artikel# | 1204426 |
Gewinde | M12 x 1 |
Gewindelänge | 10 mm |
Gesamtlänge | 35 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 9 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
Einschraubnippel N30
M12 x 1 x 60 mm
Artikel# | 1204420 |
Gewinde | M12 x 1 |
Gewindelänge | 10 mm |
Gesamtlänge | 60 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 9 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
Einschraubnippel N30
M12 x 1 x 80 mm
Artikel# | 1314889 |
Gewinde | M12 x 1 |
Gewindelänge | 10 mm |
Gesamtlänge | 80 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 9 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
