Sonderfühler

TEF 38

ANWENDUNGS­BEREICHE

Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

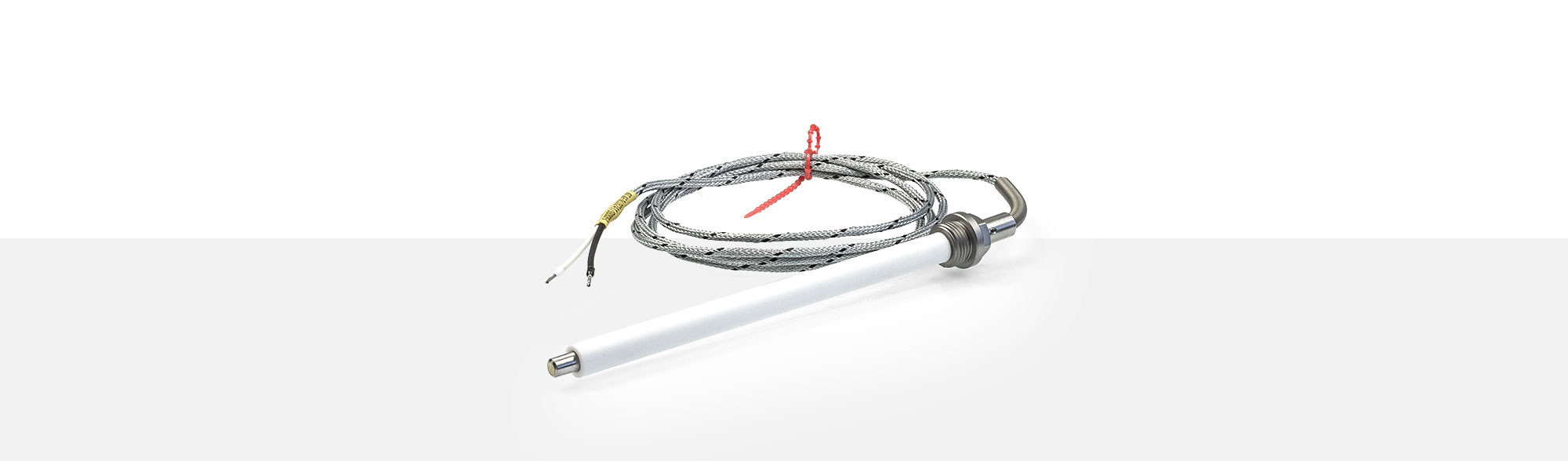

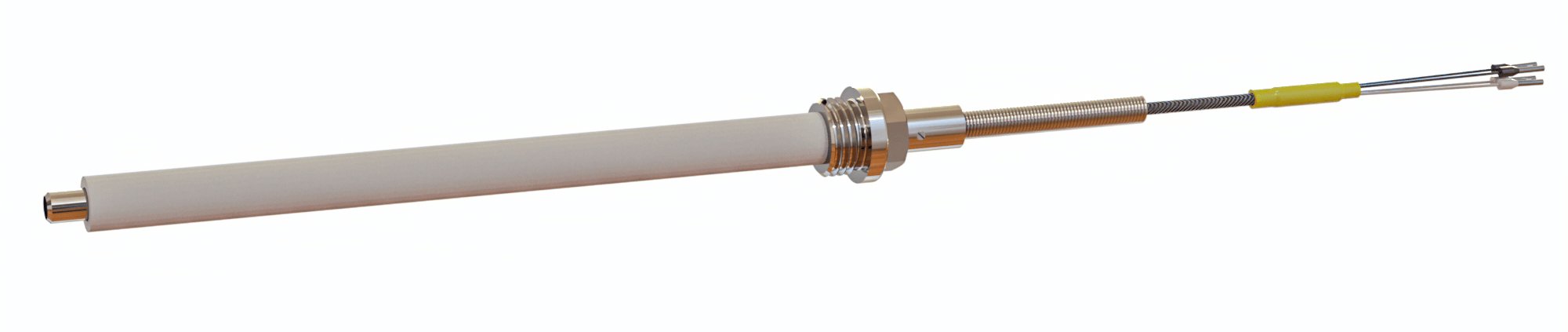

Der Temperatursensor Typ TEF 38 ist ein Einschraubfühler mit den Abmaßen Ø 8 x 215 mm und einer Schutzhülse aus Teflon Ø 14 / 8,1 x 195 mm. Die Schutzhülse hat an einer Seite ein Innengewinde M10 x 13 mm tief, das auf den Einschraubnippel, der unterhalb des Gewindes G 1/2" einen 12 mm langen M10 Gewindestutzen hat, aufgeschraubt ist. Die Messfläche ist plan.

  • Einsatztemperatur: bis 250 °C
  • Fühlerspitze:
    Ø 8 x 215 mm – Messfläche plan
    mit Teflonhülse Ø 14 x 195 mm
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Einschraubnippel G 1/2" - SW 19
  • bis 250°C
    Einsatztemperatur
  • Ø 8 x 215 mm
    Fühlerspitze - plan
  • Ø 14 x 195 mm
    Teflonhülse

TEF 38 Sonderfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 38. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
2239070 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1209141
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
