Sonderfühler

TEF 36

ANWENDUNGS­BEREICHE

Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

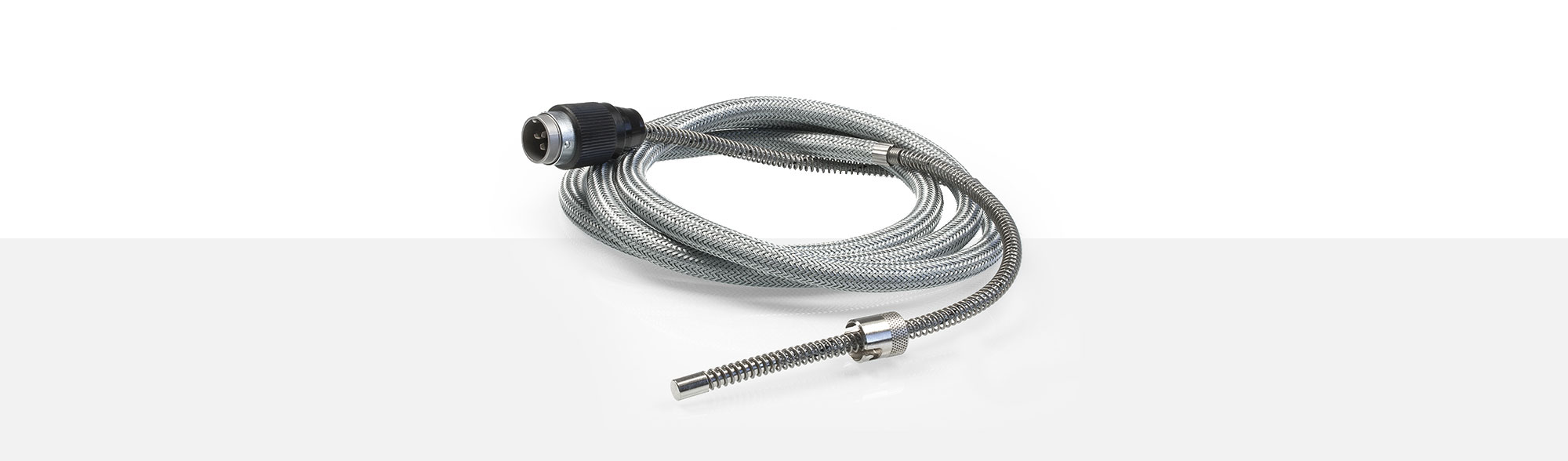

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die plane Messfläche eignet sich sehr gut zur Messung an Oberflächen. Die Feder beim Temperatursensor Typ TEF 36 ist Standard 300 mm lang aus dem Werkstoff 1.4310 und gewährleistet einen optimalen Anpressdruck auf die Temperatursensorfläche. Die Bajonettkappe besitzt ein Federgewinde Ø 8 mm. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlusslänge des Temperatursensors ist mit einem Spiralschlauch Ø 7 x 9 mm Stahl verzinkt und zusätzlich mit einem Hohlgeflecht I.W. 9,5 mm (Fe-Draht verzinkt) überzogen. Am Anschlussende ist eine weitere Feder Ø 8 x 200 mm befestigt, an deren Ende der Stecker T3008 montiert ist.

  • Einsatztemperatur: bis 400 °C
  • Fühlerspitze:
    Ø 8 x 12 mm - plan - Material 1.4310
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Anschluss mit Spiralschlauch und zusätzlich Drahtgeflecht geschützt
  • bis 400°C
    Einsatztemperatur
  • Ø 8 x 12 mm
    Fühlerspitze - plan
  • Ø 8 x 200 mm
    Feder

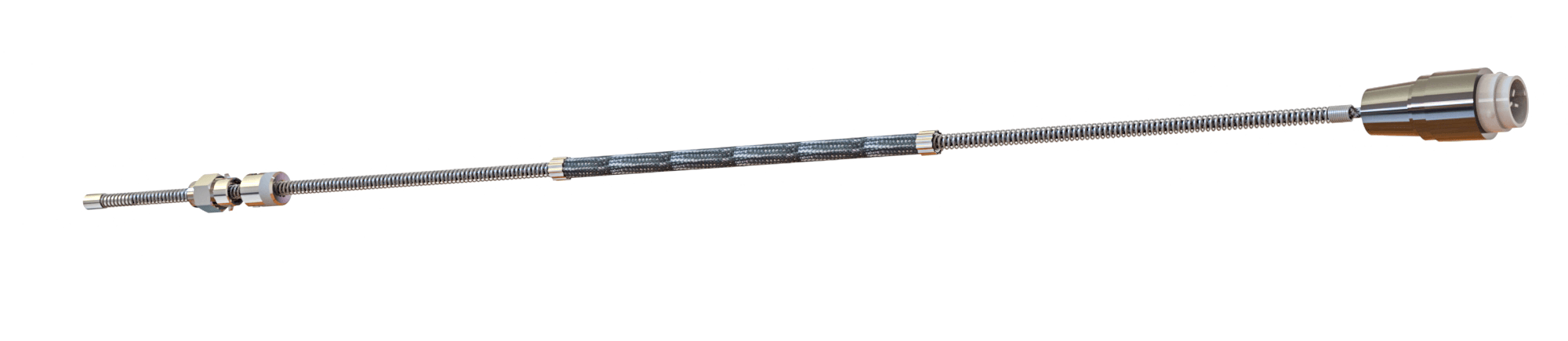

TEF 36 Sonderfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 36. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0.50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

Einschraubnippel N4

Einschraubnippel N4

G3/8"

Artikel# 1204429
Gewinde G 3/8"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N4

G1/4"

Artikel# 1204428
Gewinde G 1/4"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N4

M14x1,5

Artikel# 1204427
Gewinde M 14 x 1,5
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1209141
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
