Sonderfühler

TEF 37

ANWENDUNGS­BEREICHE

Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

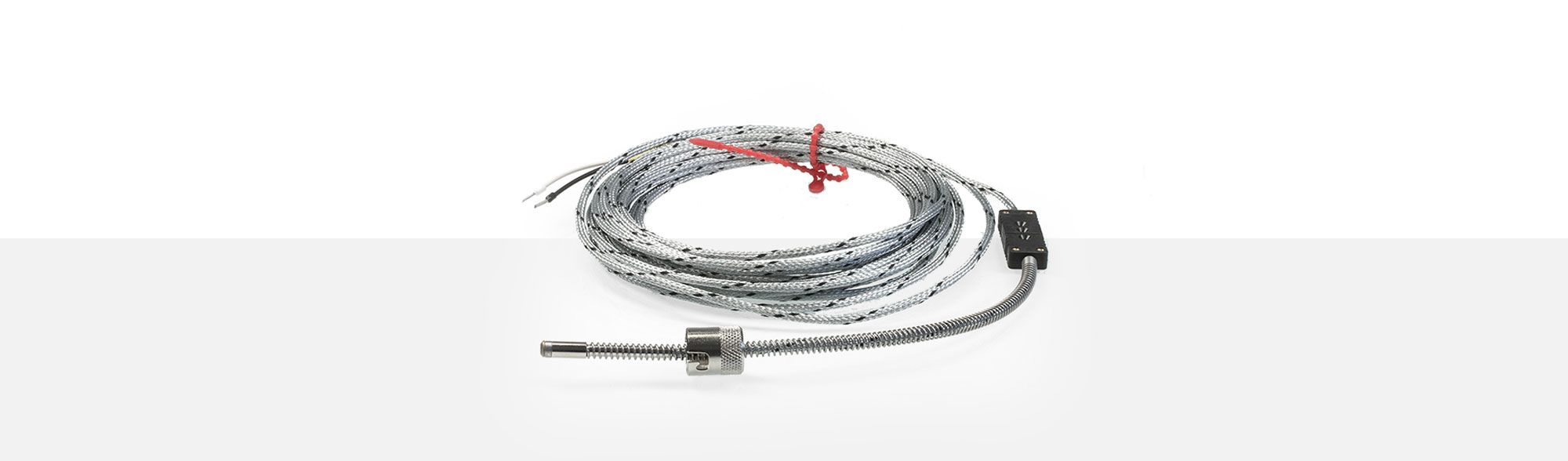

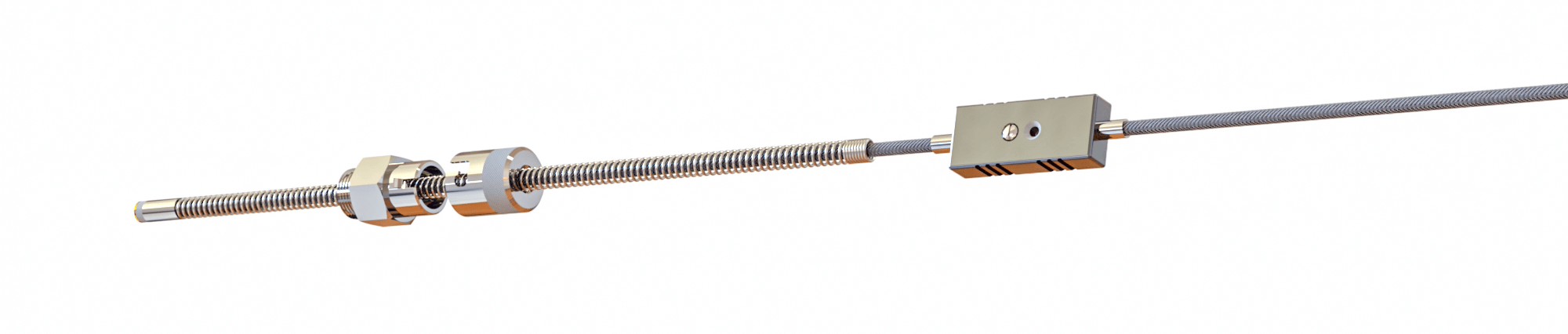

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die 110° Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Zwischen der Fühlerspitze aus Messing und dem Schaft des Temperatursensors Typ TEF 4 FF Ø 6 mm TI ist ein Titandrehteil eingearbeitet, das den Wärmeübertrag zum Schaft unterbricht. Dadurch entsteht ein sehr reaktionsschneller Zylinderfühler. Die Bajonettkappe besitzt ein Federgewinde Ø 6 mm. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung besteht aus glasseidenen Adern mit einem Schutzgeflecht aus verzinkten Stahldrähten. Die Anschlussleitung setzt sich aus einer 190 mm langen Fühlerleitung und einer 6.500 mm langen Verlängerungsleitung zusammen, die mit einer Miniatur-Thermoelement-Steckverbindung verbunden sind. Am Ende der Verlängerungsleitung sind 70 mm freie Enden mit Aderendhülsen.

  • Einsatztemperatur: bis 400 °C
  • Fühlerspitze:
    Ø 6 x 16,5 mm - 110°
  • als Einfach- oder Doppelthermoelement
  • reaktionsschneller Zylinderfühler
  • TEF 4 FF Ø 6 mm TI und
    Verlängerungskabel = TEF 37
  • bis 400°C
    Einsatztemperatur
  • Ø 6 x 16.5 mm
    Fühlerspitze - 110°
  • 200 mm
    Feder

TEF 37 Sonderfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 37. Auf Wunsch sind auch andere möglich.

NiCr-Ni Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm

Einschraubnippel N4

Einschraubnippel N4

G3/8"

Artikel# 1204429
Gewinde G 3/8"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N4

G1/4"

Artikel# 1204428
Gewinde G 1/4"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N4

M14x1,5

Artikel# 1204427
Gewinde M 14 x 1,5
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex Miniatur - Thermoelement - Steckverbindungen

    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ K Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363
