Sonderfühler

TEF 30

ANWENDUNGS­BEREICHE

Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

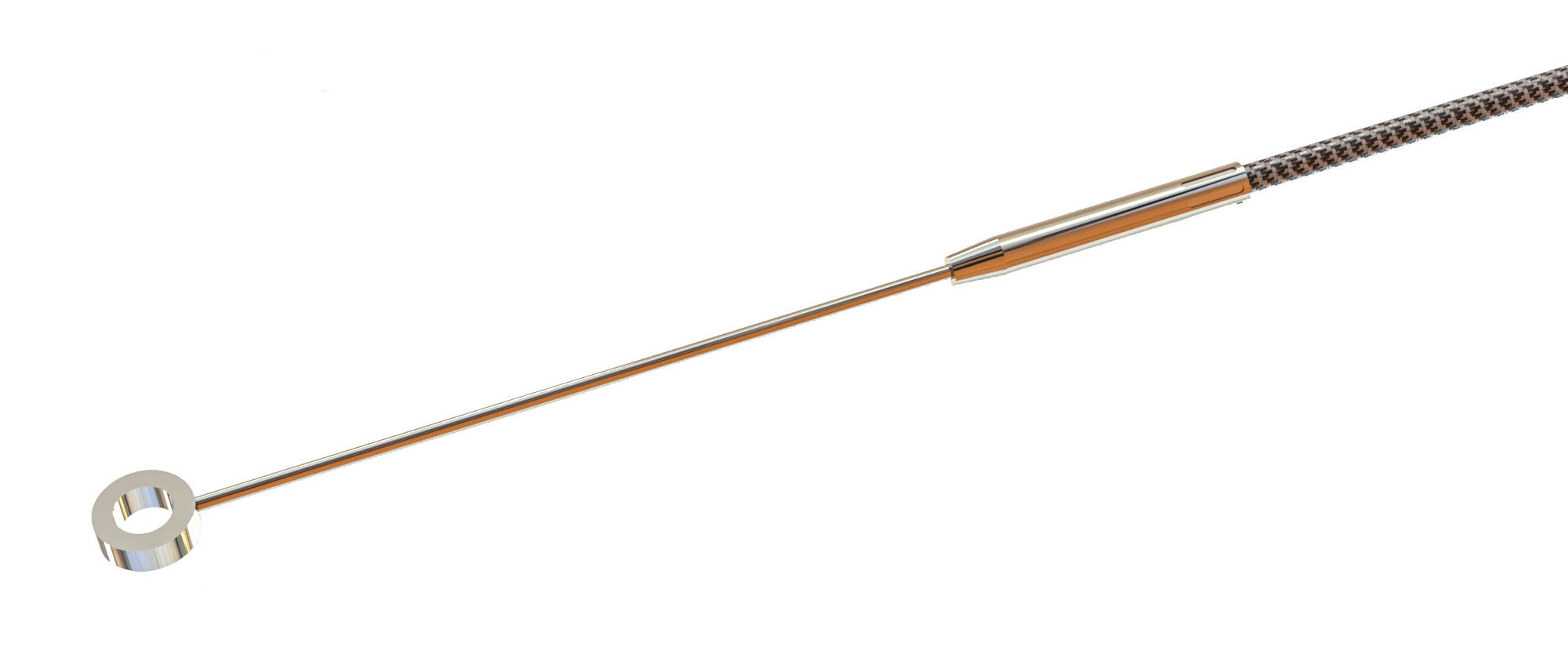

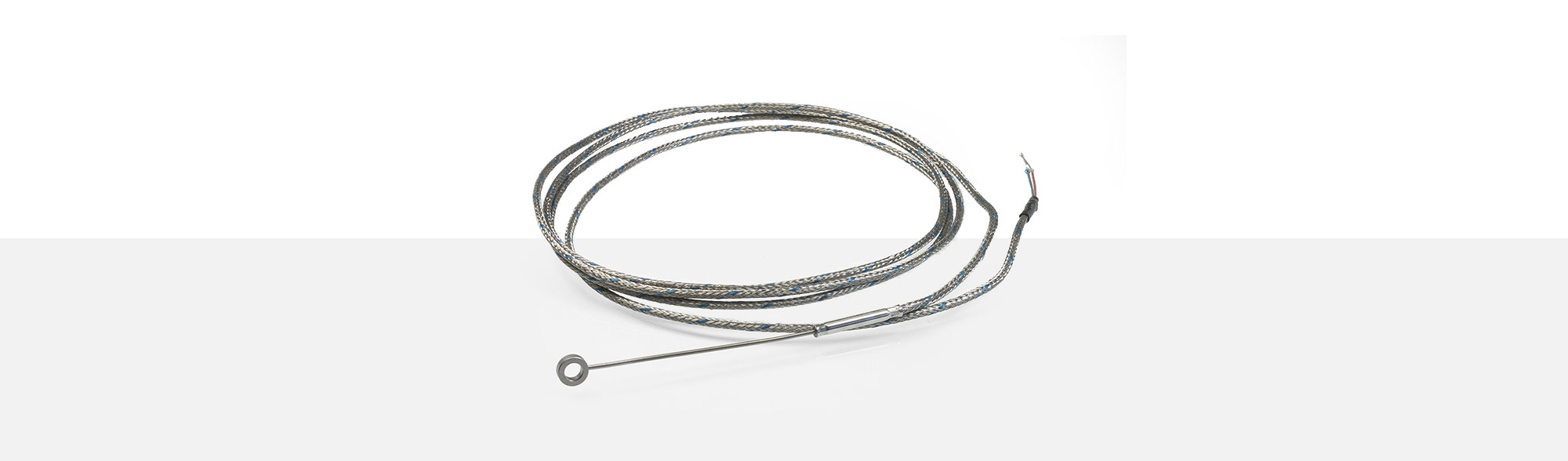

Anlegefühler (Ringfühler) werden zur Temperaturmessung an runden und planen Oberflächen eingesetzt. In den 3 mm breiten Edelstahlring wird ein planes Ø 1,5 x 1,5 mm tiefes Sackloch gebohrt, in welches das Mantelthermoelement Ø 1,5 x 75 mm eingelötet wird. Die Abmaße und Materialien des Ringes können auf Ihre Anwendung abgestimmt werden. Auch der Durchmesser und die Länge des Mantelthermoelementes sind frei wählbar.

  • Einsatztemperatur: bis 400 °C
  • Abmaße:
    Ø 9,5 / 5,5 x 3 mm aus Material 1.4301
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • schnelle Ansprechzeit
  • bis 400°C
    Einsatztemperatur
  • Ø 9.5/5.5 x 3 mm
    Fühlerring
  • Ø 1.5 x 75 mm
    Mantelthermoelement

TEF 30 Sonderfühler

Folgend eine Aufstellung der Mantelthermoelemente für den Temperatursensor Typ 30.

Fe-CuNi Typ L, Typ J + NiCr-Ni Typ K



Durchmesser Anschluss-
gehäuse
Leitungen Max. Temperatur
0,5 mm Ø 3 x 22 mm PTFE/PTFE
GLS/GLS DHG
260 °C
400 °C
0,5 mm Ø 4 x 22 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
0,75 mm Ø 3 x 22 mm PTFE/PTFE
GLS/GLS DHG
260 °C
400 °C
0,75 mm Ø 4 x 22 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
1,0 mm Ø 3 x 22 mm PTFE/PTFE
GLS/GLS DHG
260 °C
400 °C
1,0 mm Ø 4 x 22 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
1,5 mm Ø 3 x 22 mm PTFE/PTFE
GLS/GLS DHG
260 °C
400 °C
1,5 mm Ø 4 x 22 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
2,0 mm Ø 6 x 30 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
3,0 mm Ø 6 x 30 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
4,5 mm Ø 6 x 30 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C
6,0 mm Ø 8 x 50 mm PTFE/PTFE
GLS/GLS DHG
Kapton/Kapton
GLS/Kapton
260 °C
400 °C
350 °C
400 °C

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex Miniatur - Thermoelement - Steckverbindungen

    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ J Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
