Sonderfühler

TEF 35

ANWENDUNGS­BEREICHE

Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

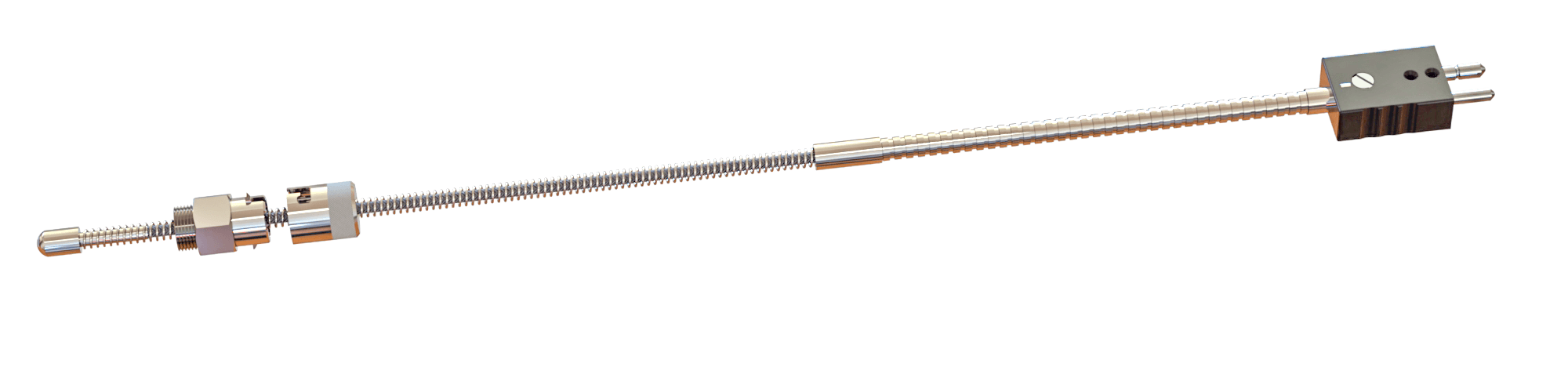

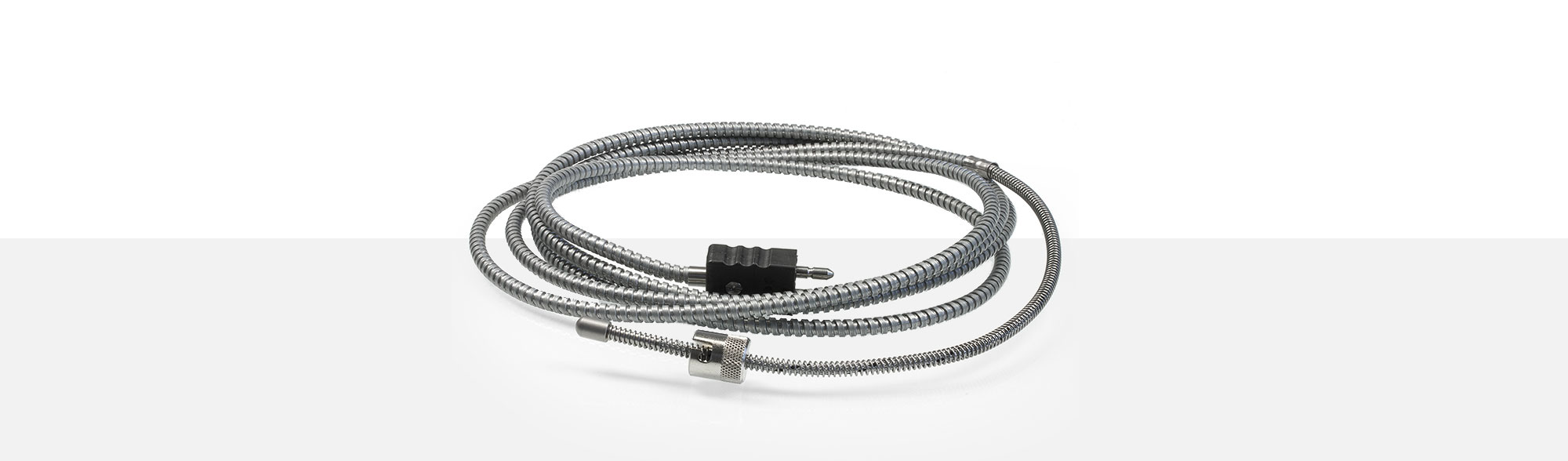

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die ballige Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein Federgewinde Ø 6 mm. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung ist mit einem Spiralschlauch geschützt. An dem Spiralschlauch ist an einer Seite die Feder Ø 6 x 200 mm und an der anderen Seite der Thermostecker befestigt.

  • Einsatztemperatur: bis 400 °C
  • Fühlerspitze:
    Ø 8 x 12,8 mm - ballig
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Anschluss 4.000 mm mit Drahtgeflecht und 3.800 mm Spiralschlauch und
    Thermoelement-Steckverbindung
  • bis 400°C
    Einsatztemperatur
  • Ø 8 x 12.8 mm
    Fühlerspitze - ballig
  • 200 mm
    Feder

TEF 35 Sonderfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 35. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm

    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
