Sonderfühler
Die unter Sonderfühler aufgeführten Ausführungen der Thermoelemente wurden überwiegend nach Kundenwunsch gefertigt. Haben Sie Fragen oder Problemstellungen zur Temperaturmessung beraten wir Sie gerne. Wir fertigen für Sie vom Einzelstück bis zur Großserie. Fragen Sie Ihren Temperatursensor bei uns an!

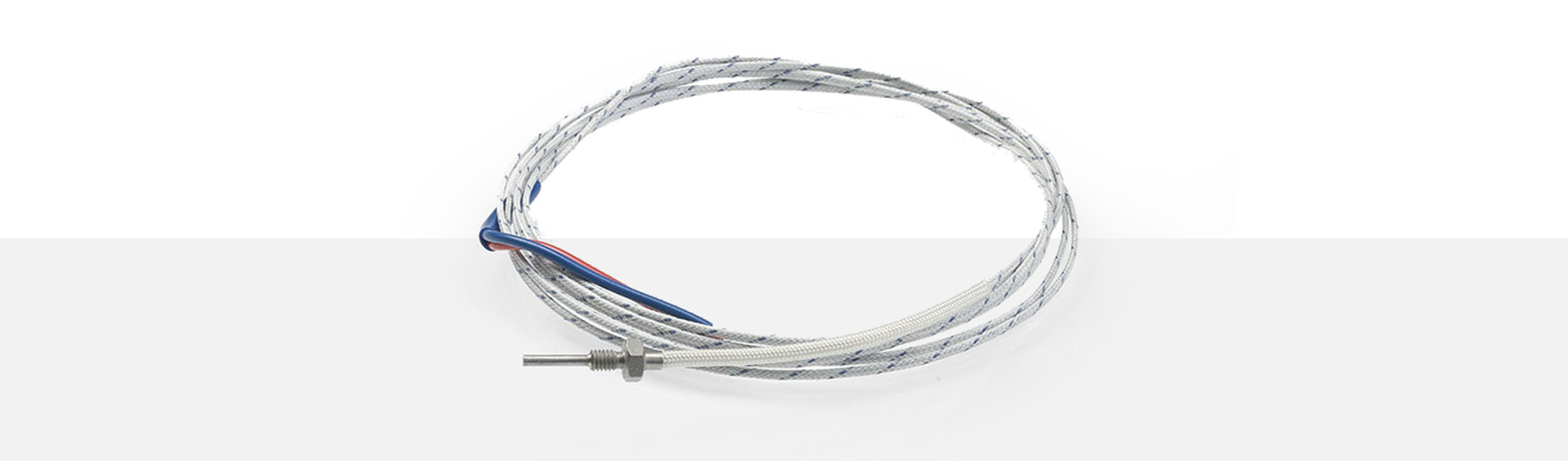

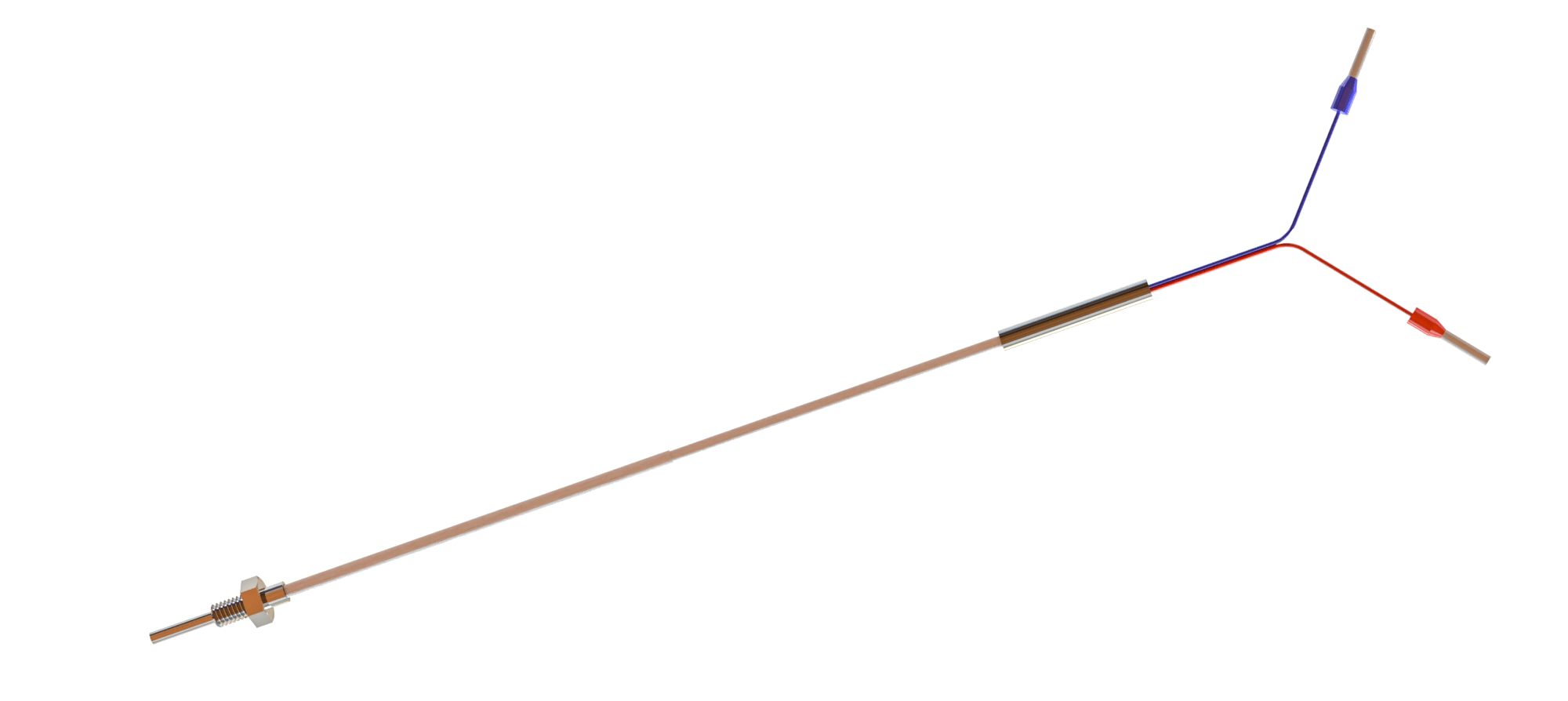

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Durchmessern und Gewindegrößen erhältlich. Durch den kleinen Fühlerdurchmesser des Temperatursensors Typ TEF 31 erhalten wir einen Temperatursensor mit schneller Ansprechzeit. Dieser besitzt eine Schlüsselweite von 7, dadurch ist ein problemloses Einschrauben ins Werkstück möglich.
Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 31. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200458 | 2x0,50 mm² | max. bis 250 °C | 2,0 x 1,2 mm |
Fe-CuNi Typ J
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 2113765 | 2x0,22 mm² | max. bis +400 °C | ca. 1,9 x 1,3 mm |
NiCr-Ni Typ K
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200472 | 2x0,50 mm² | -40 °C bis +400 °C | 2,0 x 1,2 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |

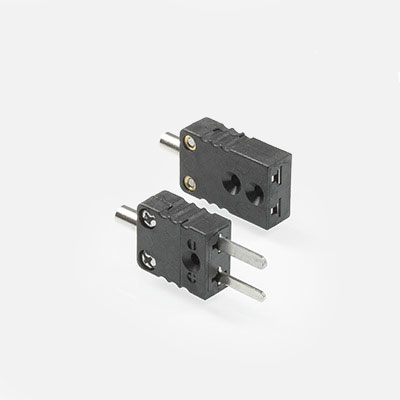

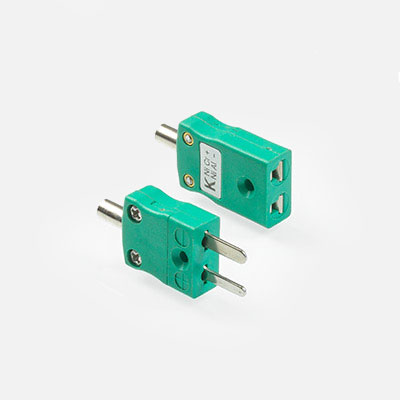

Miniatur - Thermoelement - Steckverbindungen
| Typ J | Miniatur Stecker | A12.1 | A# 1269361 |
| Miniatur Kupplung | A13.1 | A# 1269362 | |
| Quetschhülse | 2x0,50 mm² | A# 1269363 |
| Typ K | Miniatur Stecker | A12.2 | A# 1209147 |
| Miniatur Kupplung | A13.2 | A# 2104331 | |
| Quetschhülse | A# 1269363 |

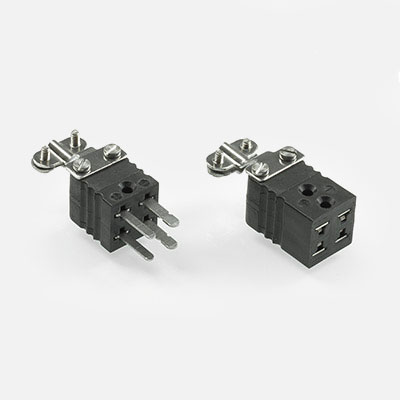

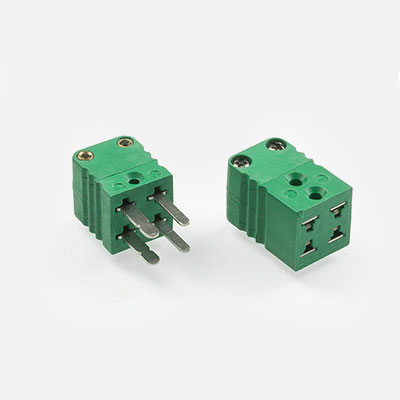

Duplex Miniatur - Thermoelement - Steckverbindungen
| Typ J | Duplex Miniatur Stecker | A# 2105183 |
| Duplex Miniatur Kupplung | A# 1209140 | |
| Quetschhülse | A# 1269363 |
| Typ K | Duplex Miniatur Stecker | A# 2105186 |
| Duplex Miniatur Kupplung | A# 2105188 | |
| Quetschhülse | A# 1269363 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
