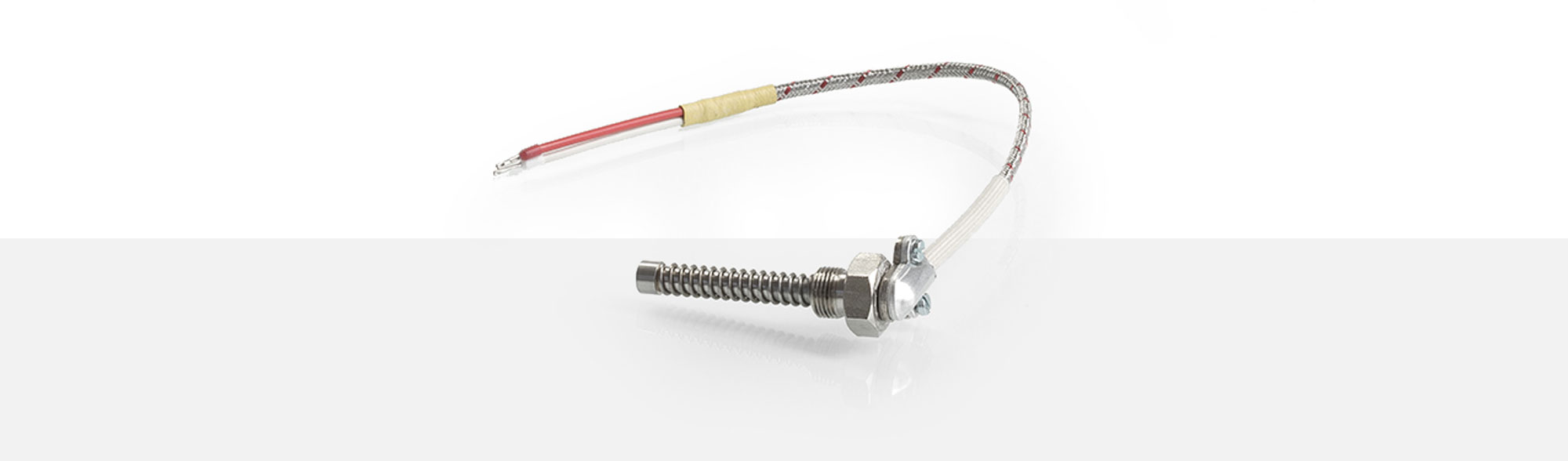

Einschraubfühler

PWF 99

ANWENDUNGS­BEREICHE

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Die Abmaße des Temperatursensors PWF 99 sind Ø 8 x 5 / 60 mm mit einer Druckfeder Ø 8 x 40 mm und einem Einschraubnippel mit Gewinde M12x1. Der Einschraubnippel hat eine Gewindelänge von 9 mm und eine Schlüsselweite von 17. Als Knickschutz wird ein 60 mm langer Glasseidenschlauch verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Einsatztemperatur: bis 260 °C
  • Standardausführung in Zweileiterschaltung
  • potentialfrei
  • Fühlerspitze: Ø 8 x 5 mm - plan
  • Einschraubnippel M12x1 9 / 16 mm lang - SW 17
  • bis 260°C
    Einsatztemperatur
  • Ø 8 x 5 mm
    Fühlerspitze - plan
  • M 12 x 1
    Einschraubnippel

PWF 99 Einschraubfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 99. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1298296 2x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,80 ±0,05 mm
1258824 2x0,25 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,30 ±0,10 mm
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm
1311552 6x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 4,00 ±0,15 mm

Miniatur - Rundsteckverbinder mit Schraubverschluss

2-polig Stecker T3200 A# 1200716
  Kupplung T3201 A# 1200721





3-polig Stecker T3260 A# 1201415
  Kupplung T3261 A# 1200722



4-polig Stecker T3200 A# 1103624
  Kupplung T3301 A# 1200723
