Einschraubfühler

PWF 60

ANWENDUNGSBEREICHE

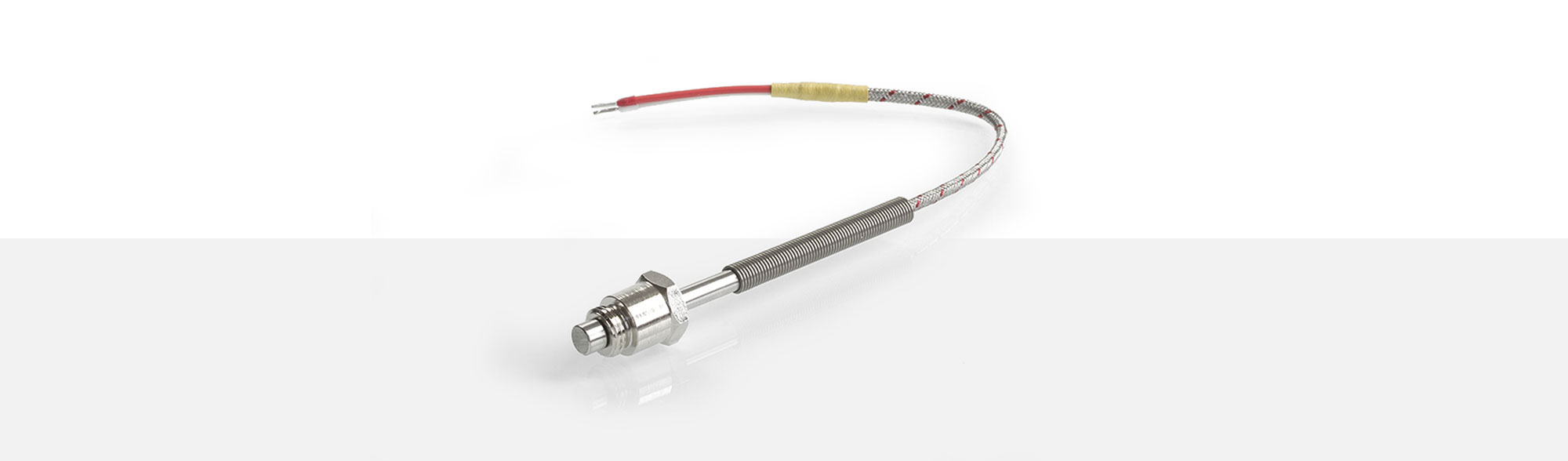

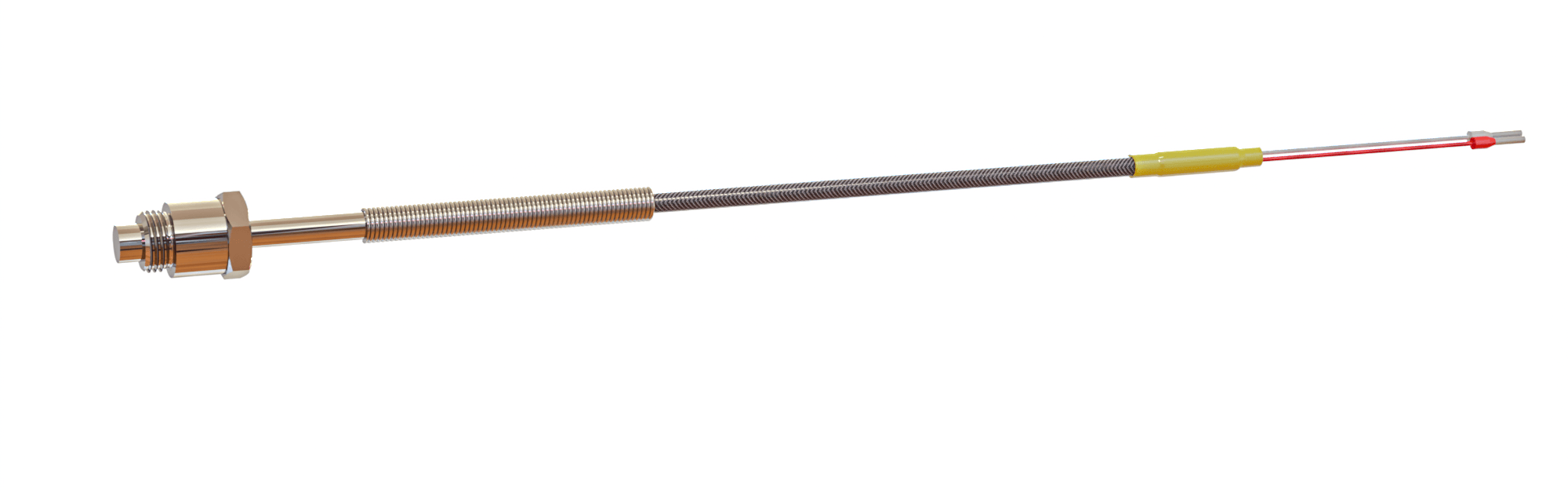

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ PWF 60 kann ohne Kabelverdrehen montiert werden. Der lose Einschraubnippel G 1/4" mit SW 17 wird in die Gewindebohrung eingeschraubt und drückt die plane Messfläche auf das Werkstück. Der Übergang vom Fühlerteil zur Anschlussleitung ist konisch zugentlastet. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

Messeinsatz Pt100 nach
DIN EN 60751 - Klasse B
Standardausführung in Zweileiterschaltung
Einsatztemperatur: bis 260 °C
potentialfrei
Fühlerspitze: Ø 8 x 5 mm - plan
Einschraubnippel mit Gewinde G 1/4"

bis 260°C
Einsatztemperatur
Ø 8 x 5 mm
Fühlerspitze - plan
G 1/4"
Einschraubgewinde

TEF 16

Fe-CuNi Typ L

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1200455	2x0,22 mm²	-50 °C bis +400 °C	ca. 3,40 mm
1200456	4x0,22 mm²	-50 °C bis +400 °C	max. 3,60 mm

Fe-CuNi Typ J

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1229818	4x0,22 mm²	-50 °C bis +400 °C	ca. 3,60 mm
1222528	2x0,35 mm²	-50 °C bis +400 °C	ca. 3,60 mm
2239028	2x0,35 mm²	-50 °C bis +650 °C	ca. 3,40 mm

NiCr-Ni Typ K

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1298584	4x0,22 mm²	-50 °C bis +400 °C	max. 4,00 mm
1200471	2x0,50 mm²	-50 °C bis +400 °C	ca. 3,50 mm

Fe-CuNi Typ L

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1307289	2x0,22 mm²	-40 °C bis +180 °C	4,00 mm ± 0,10 mm
1200456	4x0,22 mm²	-50 °C bis +400 °C	max. 3,80 mm
1200464	2x1,00 mm²	-50 °C bis +400 °C	ca. 4,50 mm
1200465	2x1,00 mm²	-50 °C bis +400 °C	ca. 4,50 mm
1256523	2x1,00 mm²	-50°C bis +500 °C	ca. 4,50 x 2,60 mm
2239027	2x1,00 mm²	-90°C bis +650 °C	ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1229818	4x0,22 mm²	-50 °C bis +400 °C	ca. 3,60 mm
1201349	2x1,00 mm²	-50 °C bis +400 °C	max. 4,60 mm

NiCr-Ni Typ K

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1298584	4x0,22 mm²	-50 °C bis +400 °C	max. 4,00 mm
1200473	2x1,00 mm²	-50 °C bis +400 °C	ca. 4,50 mm

Fühlerspitzen

Temperatursensor TEF 16 A - Fühlerspitze plan, Ø 6 mm oder Ø 8 mm
Temperatursensor TEF 16 B - nur Ø 8 mm (Schaft) möglich, Fühlerspitze ballig mit Keramikperle und Messingteil
Temperatursensor TEF 16 - Fühlerspitze ballig, Ø 6 mm oder Ø 8 mm
Temperatursensor TEF 16 - Fühlerspitze Ø 6 mm 110°
Temperatursensor TEF 16 - Fühlerspitze Ø 8 mm 110°
Temperatursensor TEF 16 FF - Fühlerspitze 110° abgeflacht, mit Keramikperle und Messingteil, Ø 6 mm oder Ø 8 mm

Miniatur - Rundsteckverbinder mit Schraubverschluss

2-polig	Stecker	T3200	A# 1200716
	Kupplung	T3201	A# 1200721

Typ J	Stecker	A9.1	A# 1107127
	Kupplung	A10.1	A# 1107128
	bei Querschnitt	2x0,50 mm²	A# 1349300
		2x0,22 mm²	A# 1349299

Lemo	Kabeldurchmesser max. in mm
	Größen	0S	1S	2S	3S
	Standard Kupplung	3,7	4,2	4,2	4,2
	Einbau-Apparatedose
	Standard Stecker	3,7	4,2	4,2	4,2

Einschraubnippel

Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.
