Einschraubfühler

PWf 101

ANWENDUNGS­BEREICHE

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ PWF 101 ist ein Einschraubfühler mit rechtwinkligem Abgang. Die Fühlerspitze hat die Abmaße Ø 6 x 4 mm, mit planer Messfläche und eine Gesamtlänge von 16 mm. Der Einschraubnippel hat ein Gewinde M8x1 und eine Schlüsselweite von 10. Als Knickschutz wird ein 60 mm langer Glasseidenschlauch verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Fühlerspitze: Ø 6 x 4 mm - plan
  • Gewindenippel M8x1 - SW 10
  • bis 260°C
    Einsatztemperatur
  • Ø 6 x 4 mm
    Fühlerspitze - plan
  • M8 x 1
    Gewindenippel

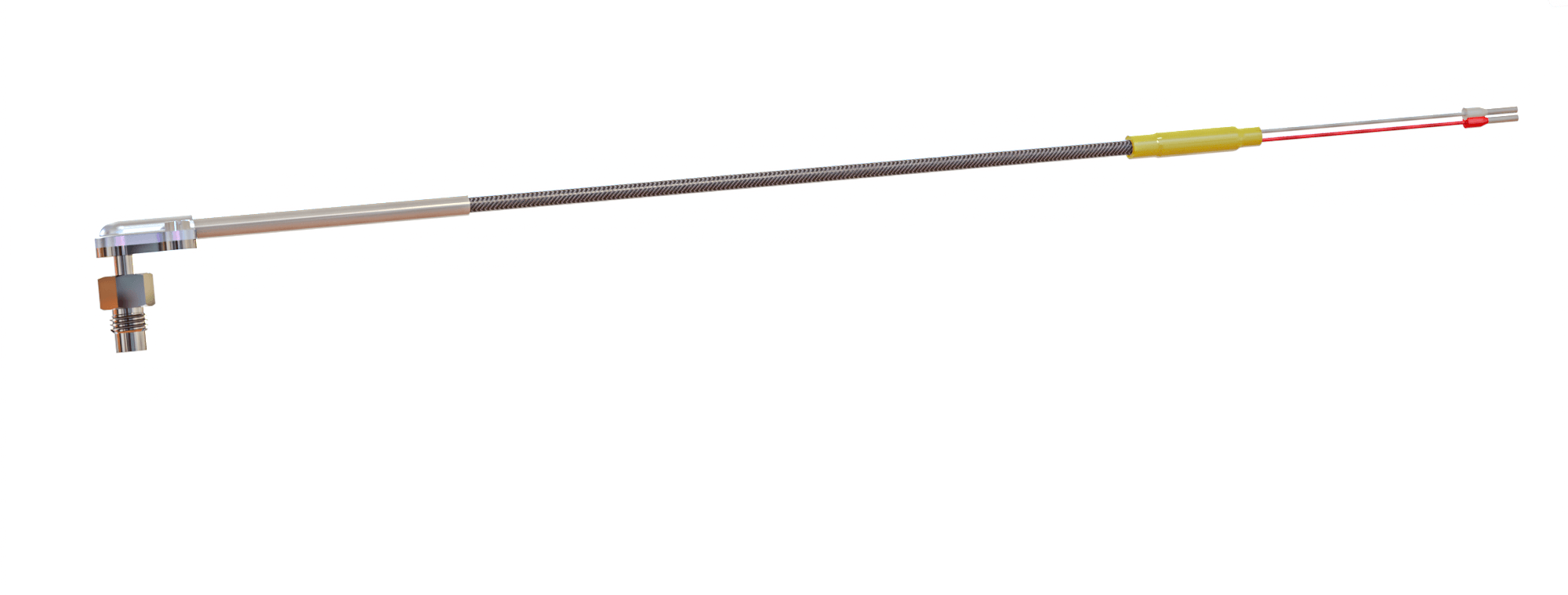

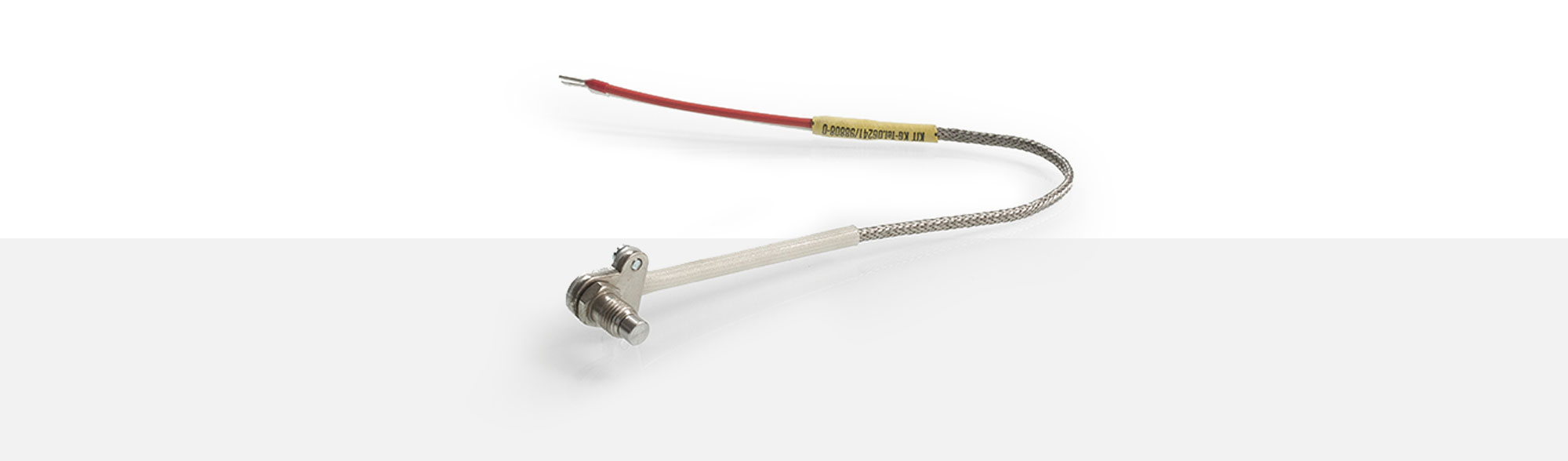

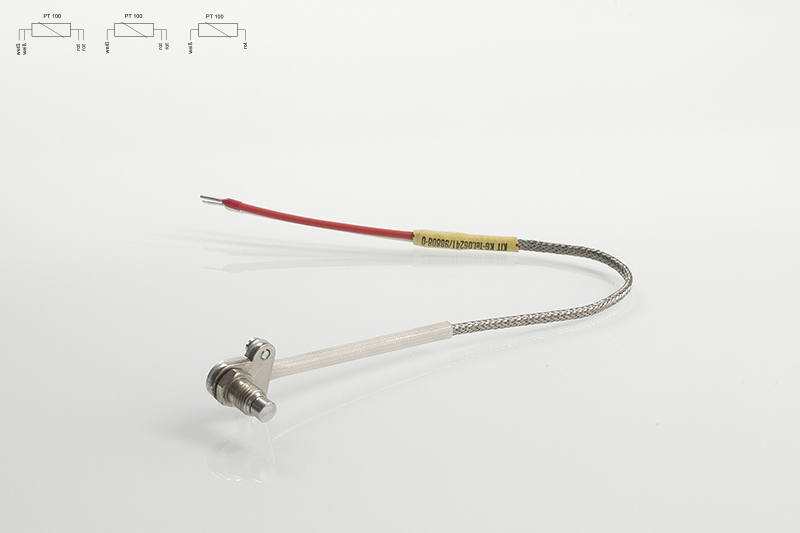

PWF 101 Einschraubfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 101. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1201352 2x0,38 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,45 x 1,95 mm

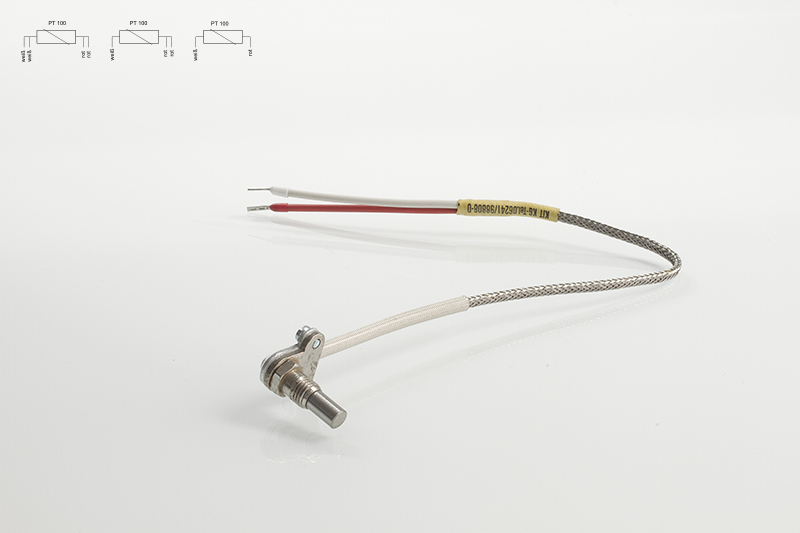

Ausführungsbeispiele

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
