Einschraubfühler

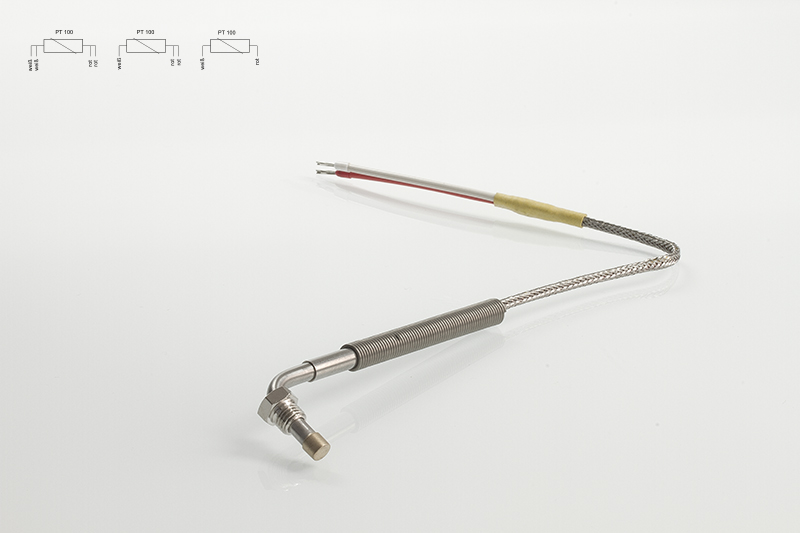

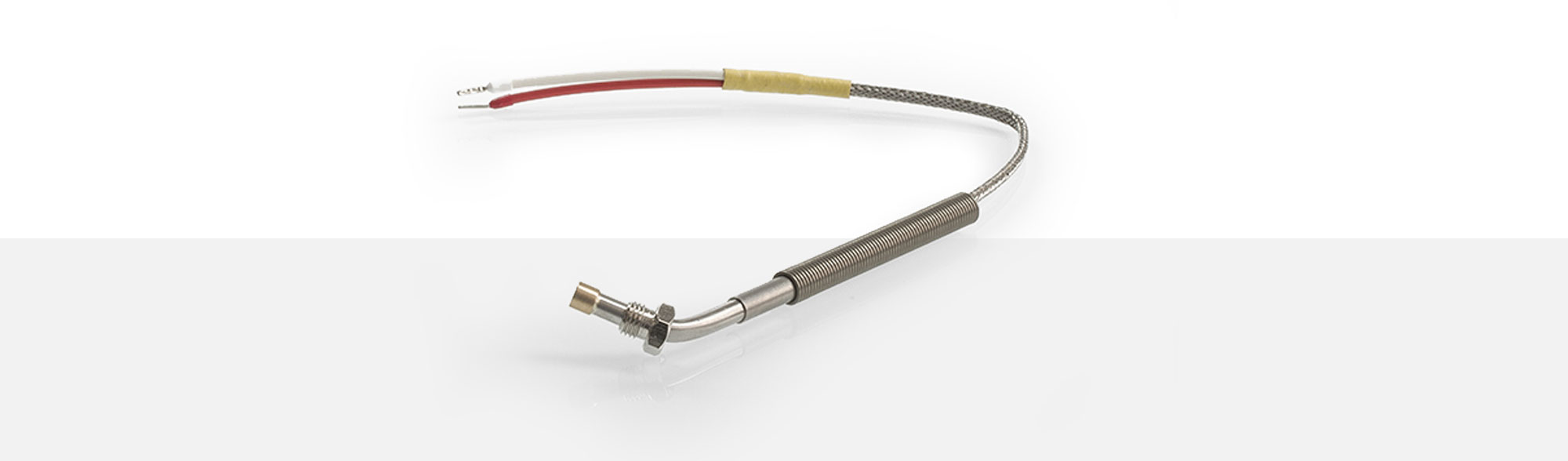

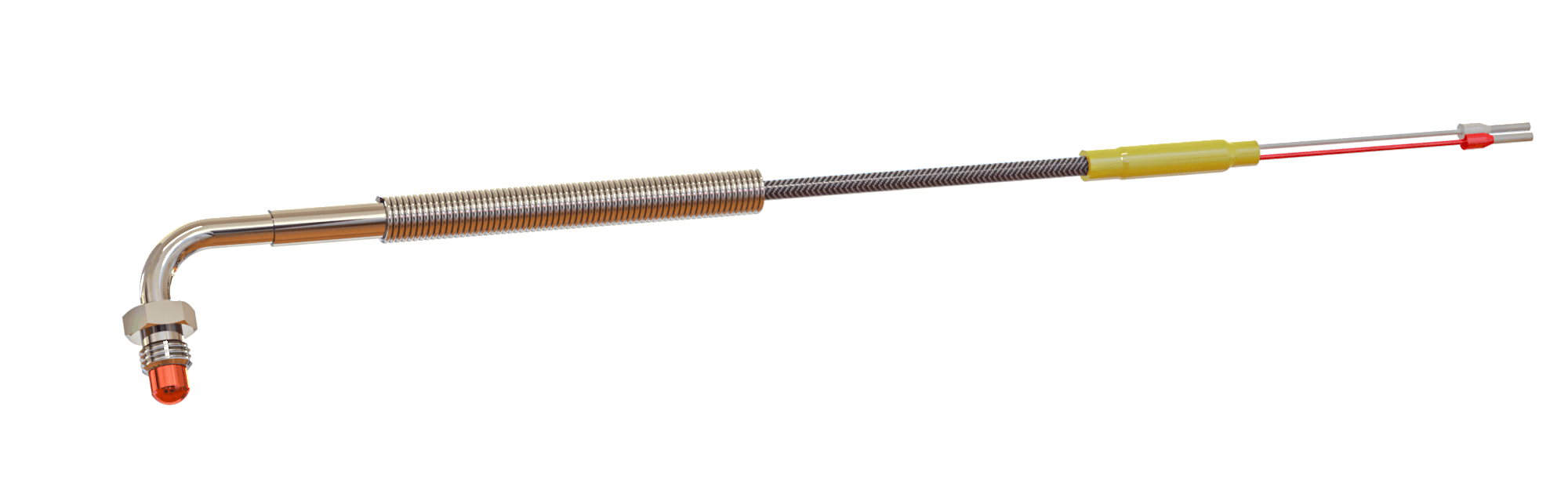

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ PWF 12 ist ein kleiner Zylinderfühler in abgewinkelter Form. Die Fühlerspitze hat die Abmaße Ø 6 x 5 mm plan und ist nach 20 mm 45° abgewinkelt. Der Einschraubnippel mit Gewinde M8x1 ist 6 / 10 mm lang und hat eine Schlüsselweite von 10 mm. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist konisch zugentlastet. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.
Fe-CuNi Typ L
Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
1200455 | 2x0,22 mm² | -50 °C bis +400 °C | ca. 3,40 mm |
1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,60 mm |
Fe-CuNi Typ L
Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
1307289 | 2x0,22 mm² | -40 °C bis +180 °C | 4,00 mm ± 0,10 mm |
1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
1200464 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
1200465 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
1256523 | 2x1,00 mm² | -50°C bis +500 °C | ca. 4,50 x 2,60 mm |
2239027 | 2x1,00 mm² | -90°C bis +650 °C | ca. 5,00 x 3,20 mm |
Fühlerspitzen
Miniatur - Rundsteckverbinder mit Schraubverschluss
2-polig | Stecker | T3200 | A# 1200716 |
Kupplung | T3201 | A# 1200721 |
Typ J | Stecker | A9.1 | A# 1107127 |
Kupplung | A10.1 | A# 1107128 | |
bei Querschnitt | 2x0,50 mm² | A# 1349300 | |
2x0,22 mm² | A# 1349299 |
Lemo | Kabeldurchmesser max. in mm | ||||
Größen | 0S | 1S | 2S | 3S | |
Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
Einbau-Apparatedose | |||||
Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Einschraubnippel
Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.
Einschraubnippel N16 M10x1
Artikel# | 1208009 |
Gewinde | M10x1 |
Gewindelänge | 10 mm |
Gesamtlänge | 25 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 7 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
Einschraubnippel N16 M10x1
Artikel# | 1208009 |
Gewinde | M10x1 |
Gewindelänge | 10 mm |
Gesamtlänge | 25 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 7 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
Einschraubnippel N16 M10x1
Artikel# | 1208009 |
Gewinde | M10x1 |
Gewindelänge | 10 mm |
Gesamtlänge | 25 mm |
Schaftdurchmesser | 12 mm |
Innendurchmesser | 7 mm |
Material | Stahl vernickelt |
gezogene Stifte | 2 |
