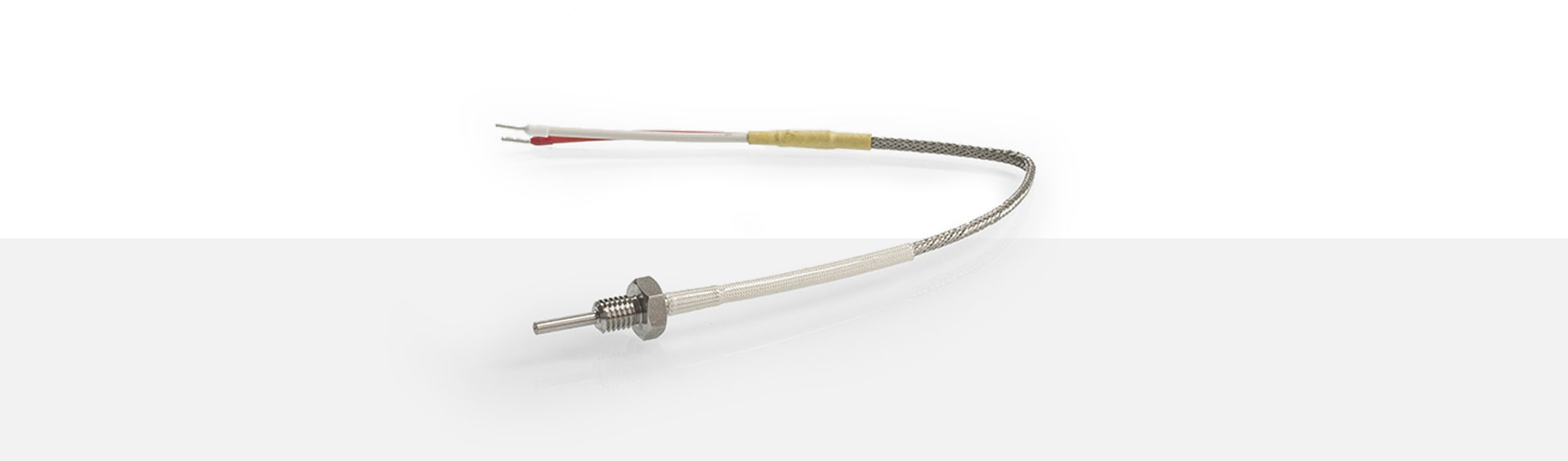

Einschraubfühler

PWF 205

ANWENDUNGS­BEREICHE

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Die Einschraublänge des Temperatursensors Typ PWF 205 beträgt 25 mm. Dem planen Fühlerrohr von Ø 3,0 x 15 mm schließt sich ein Gewindenippel M8 x 10 mm mit einer Schlüsselweite von 13 mm an. Die Gesamtlänge beträgt 25 mm. Als Knickschutz wird ein Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Fühlerspitze: Ø 3 x 15 mm - plan
  • Einschraubnippel M8 x 10 mm - SW 13
  • bis 260°C
    Einsatztemperatur
  • Ø 3 x 15 mm
    Fühlerspitze - plan
  • M8 x 10 mm
    Einschraubnippel

PWF 205 Einschraubfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 205. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1201352 2x0,38 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,45 x 1,95 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kuppung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
