Temperatursensoren

Stecker

ANWENDUNGS­BEREICHE

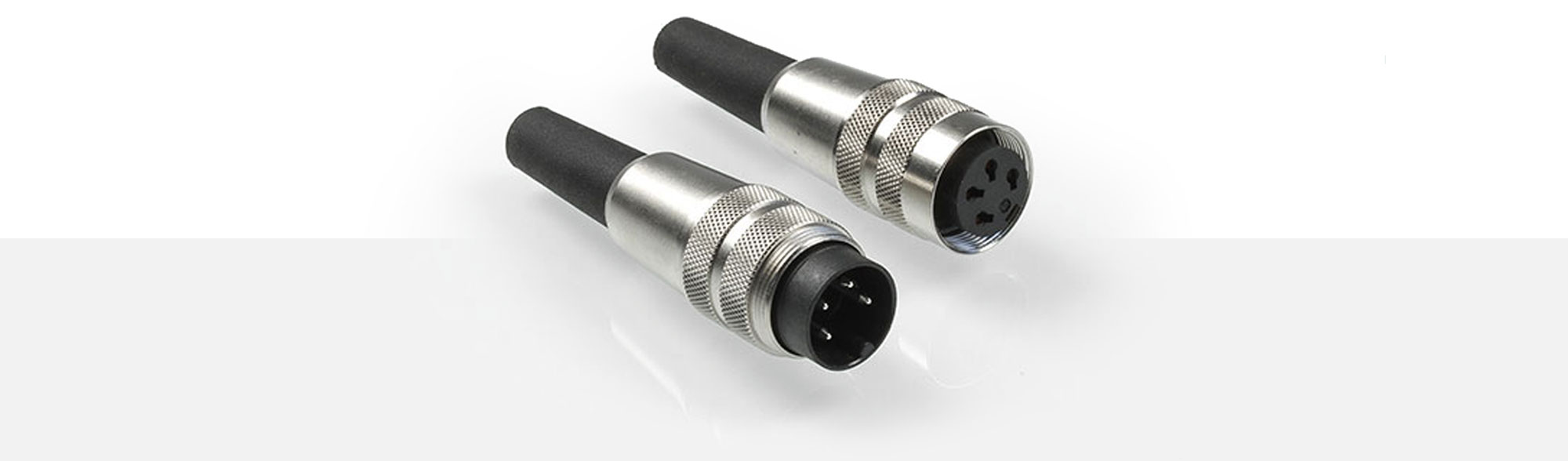

Unsere Rundsteckverbinder mit Schraub- oder Bajonettverschluss haben eine innenliegende Zugentlastung. Die Ausgleichs-Thermoleitung wird an die Lötkelche angelötet. Die Rundsteckverbinder besitzen die Schutzart IP45. Auch rechtwinklige Ausführungen sind möglich.

Bei der Montage von Thermoelement - Steckverbindungen zwischen Thermoelement und Ausgleichs-Thermoleitung ist diese thermospannungsfrei, da alle Kontakte aus Thermomaterial bestehen. Sie sind verpolungssicher, da die Kontakte verschiedene Durchmesser haben (Pluspol Ø 4 mm, Minuspol Ø 4,7 mm). Die Standardausführung ist in einem Temperaturbereich bis 200 °C einsetzbar. Thermoelement - Steckverbindungen gibt es auch in dreipoligen und vierpoligen Varianten. Die Minaturausführung ist mit verpolungssicheren Flachkontakten ausgestattet.

  • Rundsteckverbinder mit Schraubverschluss
  • Rundsteckverbinder mit Bajonettverschluss
  • Thermoelement - Steckverbindungen in
  • Standard und Miniaturausführung
  • IP45
    Schutzart
  • bis 200°C
    Temperaturbeständigkeit
  • Pole
    2-, 3- oder4 polig
    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723
    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363
    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ K Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363
    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
