Temperatursensoren

Anschraub­flansche

ANWENDUNGS­BEREICHE

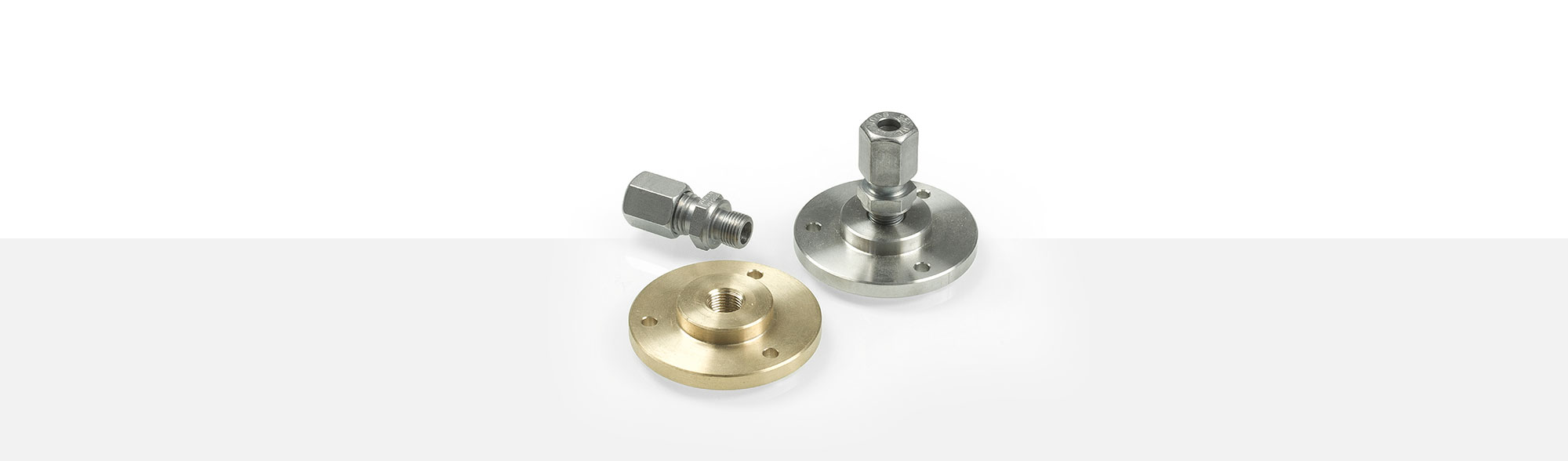

Einschraubflansche eignen sich zur drucklosen Anbringung von Temperatursensoren ab
Ø 1,5 mm bis Ø 6 mm. Die Temperatursensoren werden mit der passenden Klemmverschraubung in den Anschraubflansch eingeschraubt. Durch die drei vorhandenen Bohrungen kann der Flansch mit der Anlage verschraubt werden. Das Gewinde des Anschraubflansches bzw. der Klemmverschraubung kann nach Kundenwunsch angepasst werden.

  • Anschraubflansch mit Klemmverschraubung
  • zur drucklosen Anbringung von
    Temperatursensoren ab Ø 1,5 mm
    bis Ø 6 mm



  • Ø 1.5 - Ø 6 mm
    für Fühler

Anschraubflansche

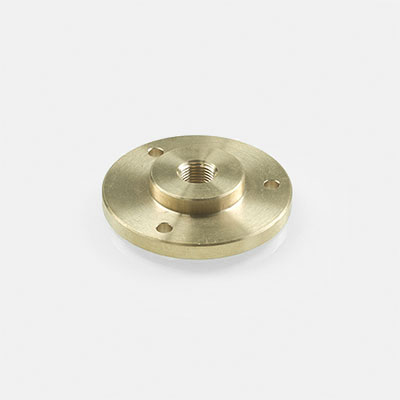

Anschraubflansch aus Messing

  • Anschraubflansch aus Messing
  • Abmessung:
    Außendurchmesser 50 mm
    Gesamthöhe 10 mm für Flanschplatte 5 mm
    drei Bohrungen Ø 4 mm - 120° versetzt und 5,5 mm vom Rand
  • Gewinde G 1/8" passend für Klemmverschraubung
  • passend für Fühler von Ø 1,5 mm bis Ø 6 mm

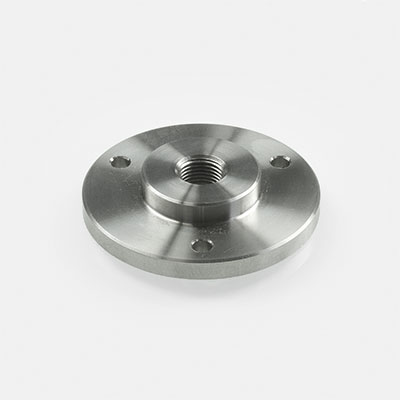

Anschraubflansch aus Edelstahl

  • Anschraubflansch aus Edelstahl
  • Abmessung:
    Außendurchmesser 50 mm
    Gesamthöhe 10 mm für Flanschplatte 5 mm
    drei Bohrungen Ø 4 mm - 120° versetzt und 5,5 mm vom Rand
  • Gewinde G 1/8" passend für Klemmverschraubung
  • passend für Fühler von Ø 1,5 mm bis Ø 6 mm
  • passend für Fühler von Ø 1,5 mm bis Ø 6 mm
  • passend für Fühler von Ø 1,5 mm bis Ø 6 mm
