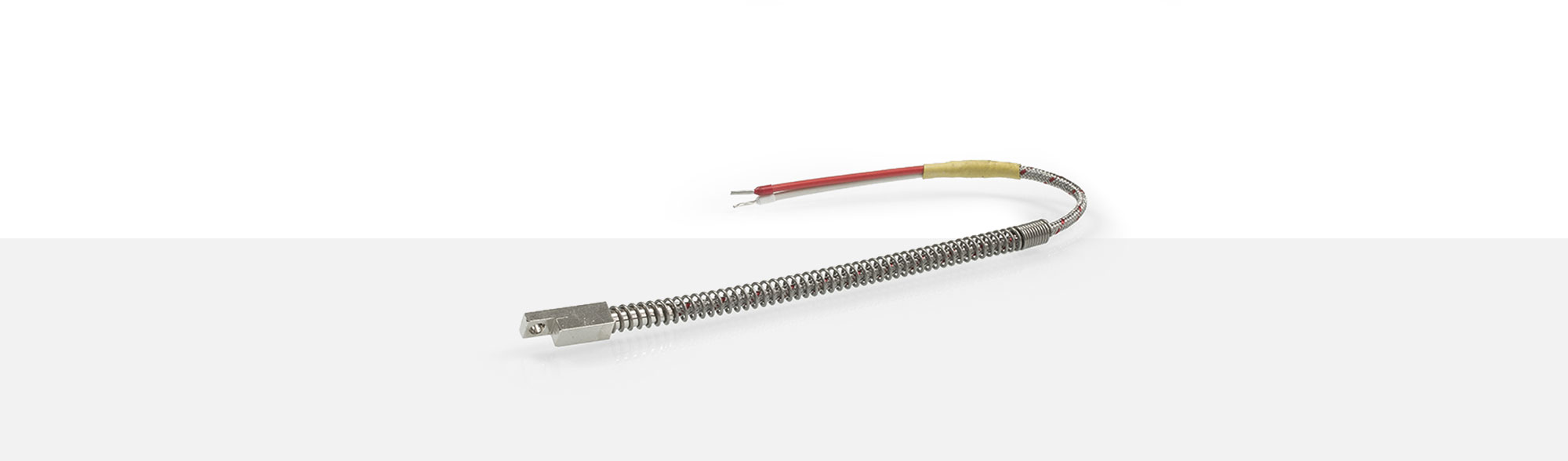

Anlegefühler

PWF 9

ANWENDUNGS­BEREICHE

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Die Abmaße des Temperatursensors Typ PWF 9 sind 8□ x 25 mm, mit einer Bohrung Ø 4,5 mm für eine Befestigungsschraube M4. Die Knickschutzfeder Ø 8 x 200 mm schützt die Anschlussleitung vor Beschädigung. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Abmaße: 8□ x 25 mm
  • Knickschutzfeder Ø 8 x 200 mm
  • bis 260°C
    Einsatztemperatur
  • 8 x 25 mm
    Fühlerspitze
  • Ø 8 x 200 mm
    Knickschutzfeder

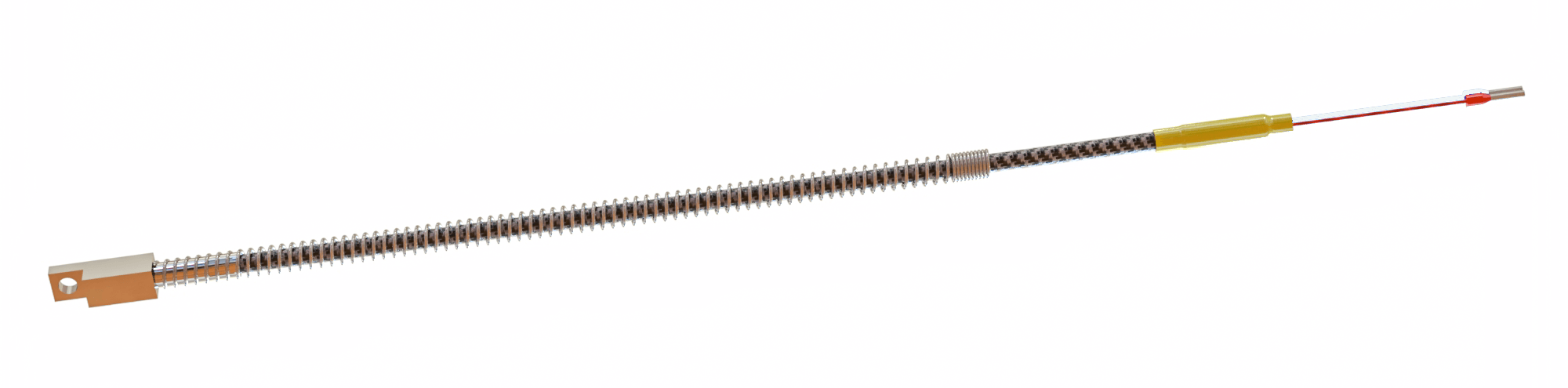

PWF 9 Anlegefühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 9. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1308376 2x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 3,50 ±0,15 mm
1298296 2x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,80 ±0,05 mm
1258824 2x0,25 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,30 ±0,10 mm
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

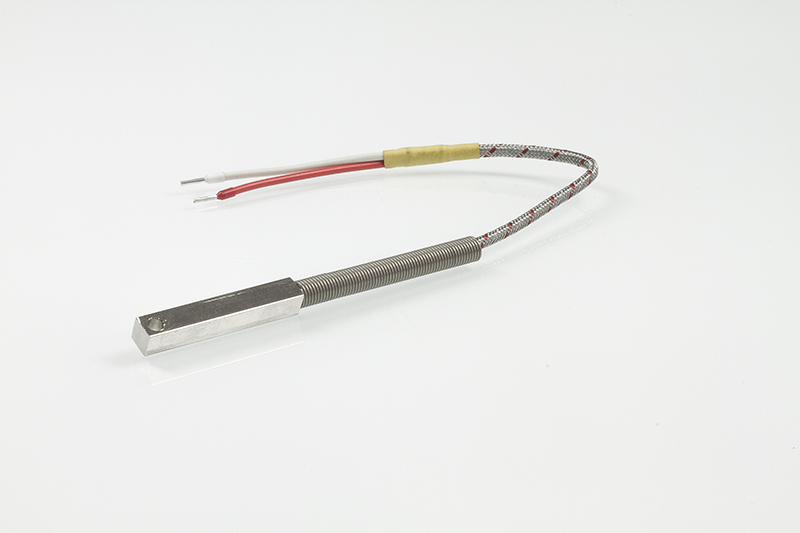

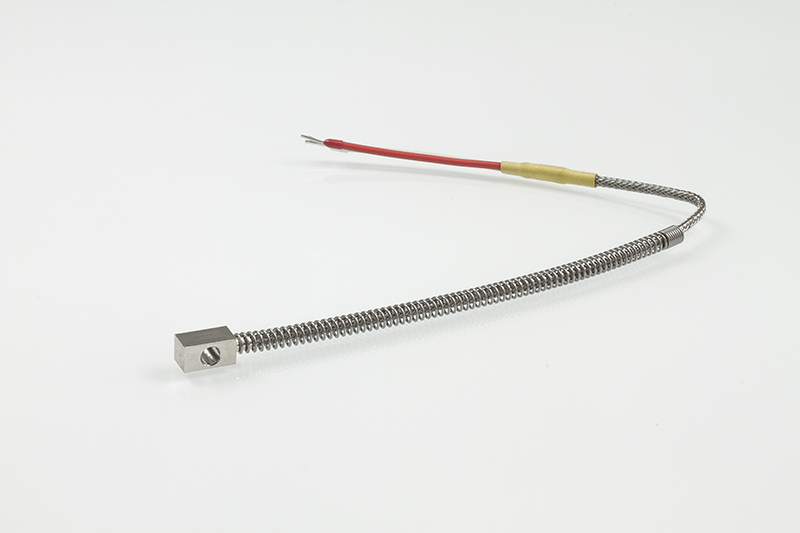

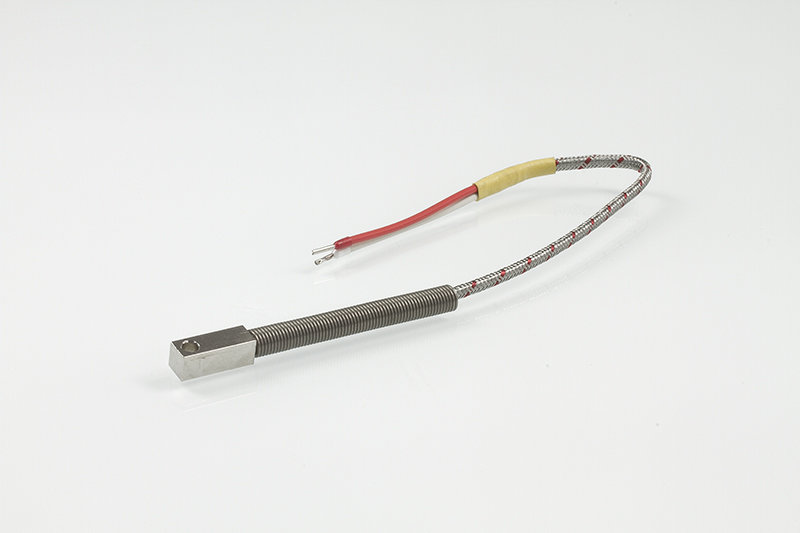

    Ausführungsbeispiele
