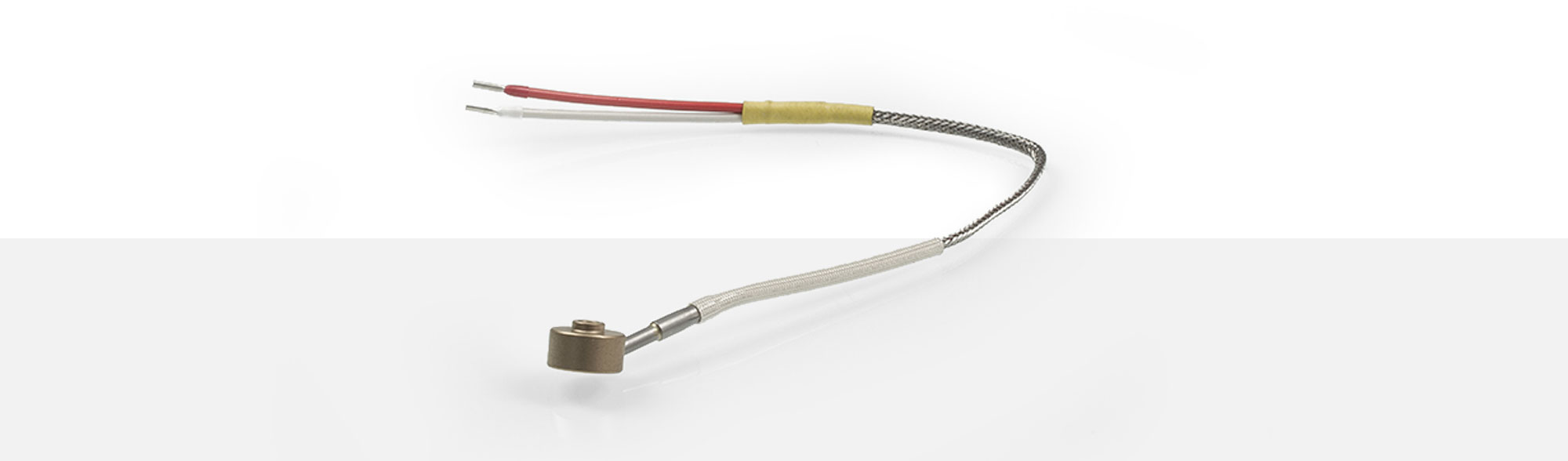

Anlegefühler

PWF 13

ANWENDUNGSBEREICHE

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Der Messingring mit den Abmaßen Ø 16 / 7 x 8 / 10 mm hat seitlich einen 30° Fühlerabgang. Mittig befindet sich eine Bohrung Ø 4,3 mm, die zur Befestigung einer zentralen Schraube M4 dient. Der Übergang der Anschlussleitung zum Schutzrohr ist zugentlastet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Fühlerring: Ø 16 / 7 x 8 / 10 mm
  • Standard-Knickschutz 60 mm Glasseidenschlauch
  • bis 260°C
    Einsatztemperatur
  • Ø 16/7 x 8/10 mm
    Fühlerring
  • 60 mm GLS
    Knickschutz

TEF 16

Dummy-Image-Alt

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,60 mm

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
    2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Fühlerspitzen

      Miniatur - Rundsteckverbinder mit Schraubverschluss

      2-polig Stecker T3200 A# 1200716
        Kupplung T3201 A# 1200721
      Typ J Stecker A9.1 A# 1107127
        Kupplung A10.1 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299
      Lemo Kabeldurchmesser max. in mm
        Größen 0S 1S 2S 3S
        Standard Kupplung 3,7 4,2 4,2 4,2
        Einbau-Apparatedose
        Standard Stecker 3,7 4,2 4,2 4,2

      Einschraubnippel

      Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.



      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
      Einschraubnippel N16 M10x1
      Einschraubnippel N16 M10x1

      Einschraubnippel N16 M10x1

      Artikel# 1208009
      Gewinde M10x1
      Gewindelänge 10 mm
      Gesamtlänge 25 mm
      Schaftdurchmesser 12 mm
      Innendurchmesser 7 mm
      Material Stahl
      vernickelt
      gezogene Stifte 2
