Anlegefühler

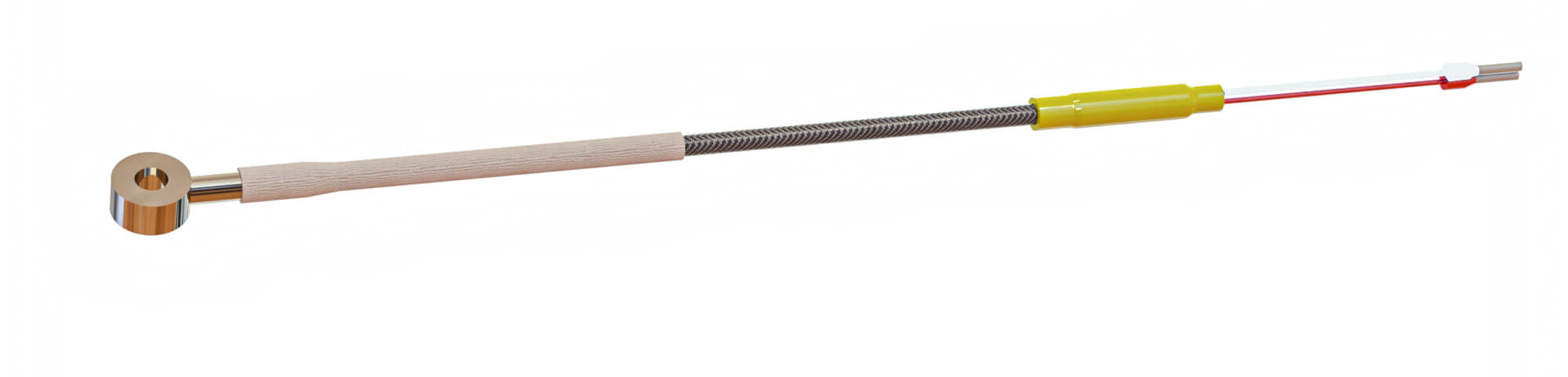

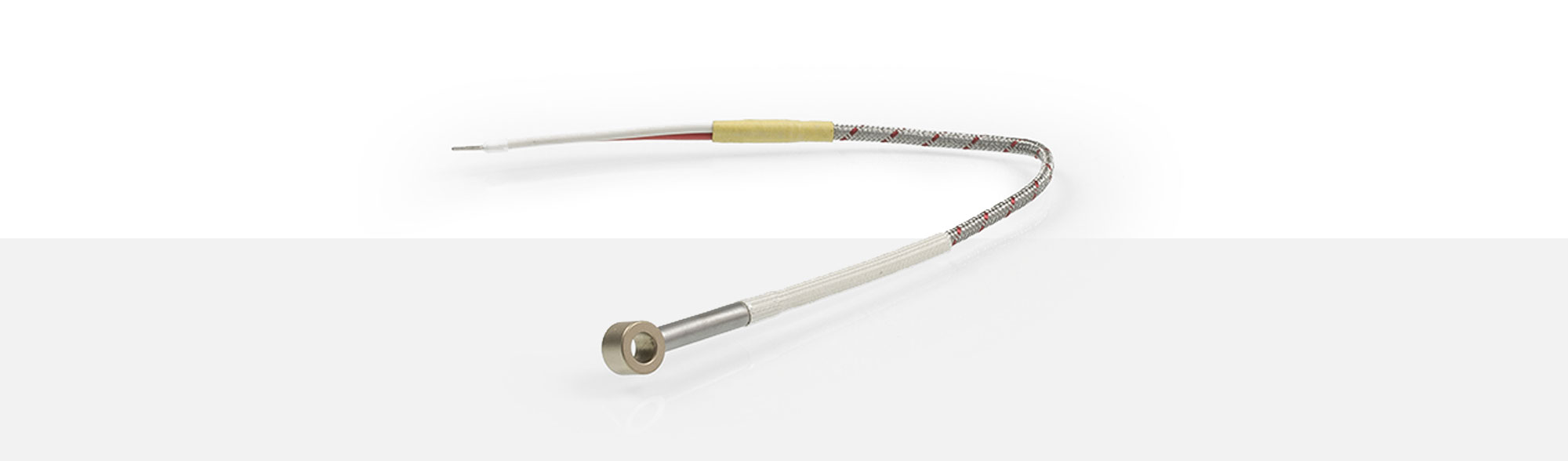

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. In den 8 mm breiten Messingring wird ein planes Ø 6 x 2,5 mm tiefes Sackloch gebohrt, in welches das Schutzrohr Ø 6 x 37 mm eingelötet wird. Der Übergang vom Rohr zur Ausgleichsleitung ist konisch zugentlastet. Als Knickschutz wird ein 60 mm langer Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Der Fühler kann mit einer Schraube z. B. M6 x 15 mm befestigt werden. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 75. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1308376 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 3,50 ±0,15 mm |
| 1298296 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,80 ±0,05 mm |
| 1258824 | 2x0,25 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,30 ±0,10 mm |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1201352 | 2x0,38 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,45 x 1,95 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kuppung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
