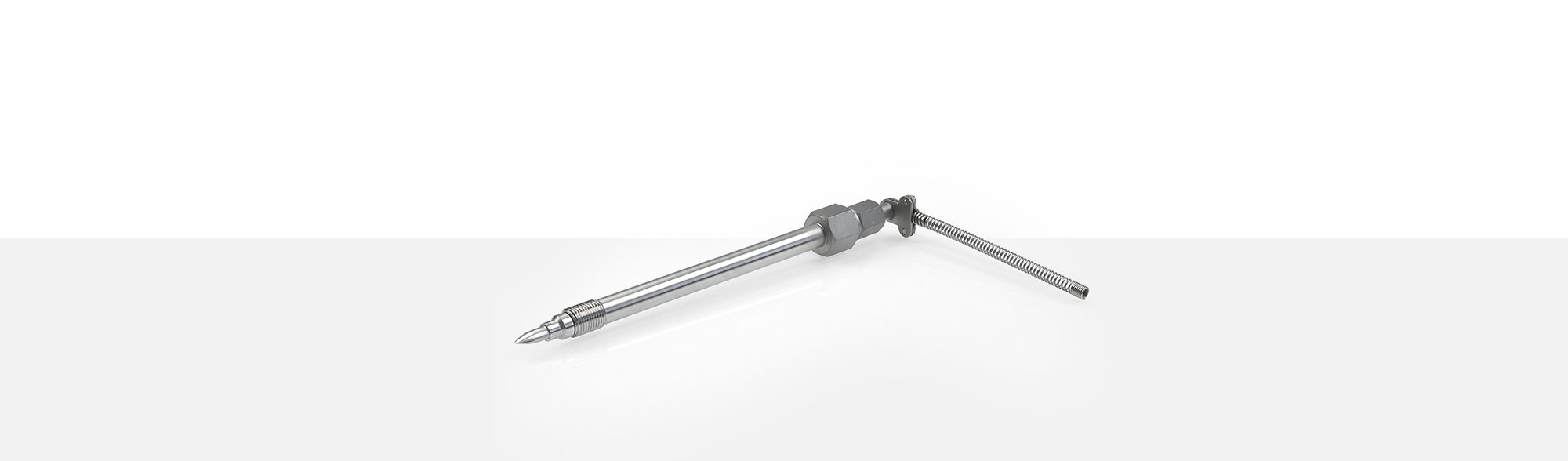

Massetemperaturfühler

MTF 113

ANWENDUNGS­BEREICHE

Massetemperaturfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Massefühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. Die Einbaurichtung der schwertförmigen Messspitze ist durch eine Markierung am Haltesechskant SW 14 vorgegeben. In dieser Ausführung kann man zwischen Einfach- oder Doppelthermoelement sowie mit oder ohne Potential wählen. Der Kabelabgang des Temperatursensors Typ MTF 113 ist rechtwinklig. Als Knickschutz wird standardmäßig ein 60 mm Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

  • Einsatztemperatur: bis 600 °C
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Einschraubgewinde 1/2" - 20 UNF - 2A
  • rechtwinkliger Kabelabgang
  • Standard-Schwertform-Einbaulänge 15 mm
  • bis 600°C
    Einsatztemperatur
  • 1/2" - 20 UNF - 2A
    Einschraubgewinde
  • 15 mm
    Schwertform - Einbaulänge

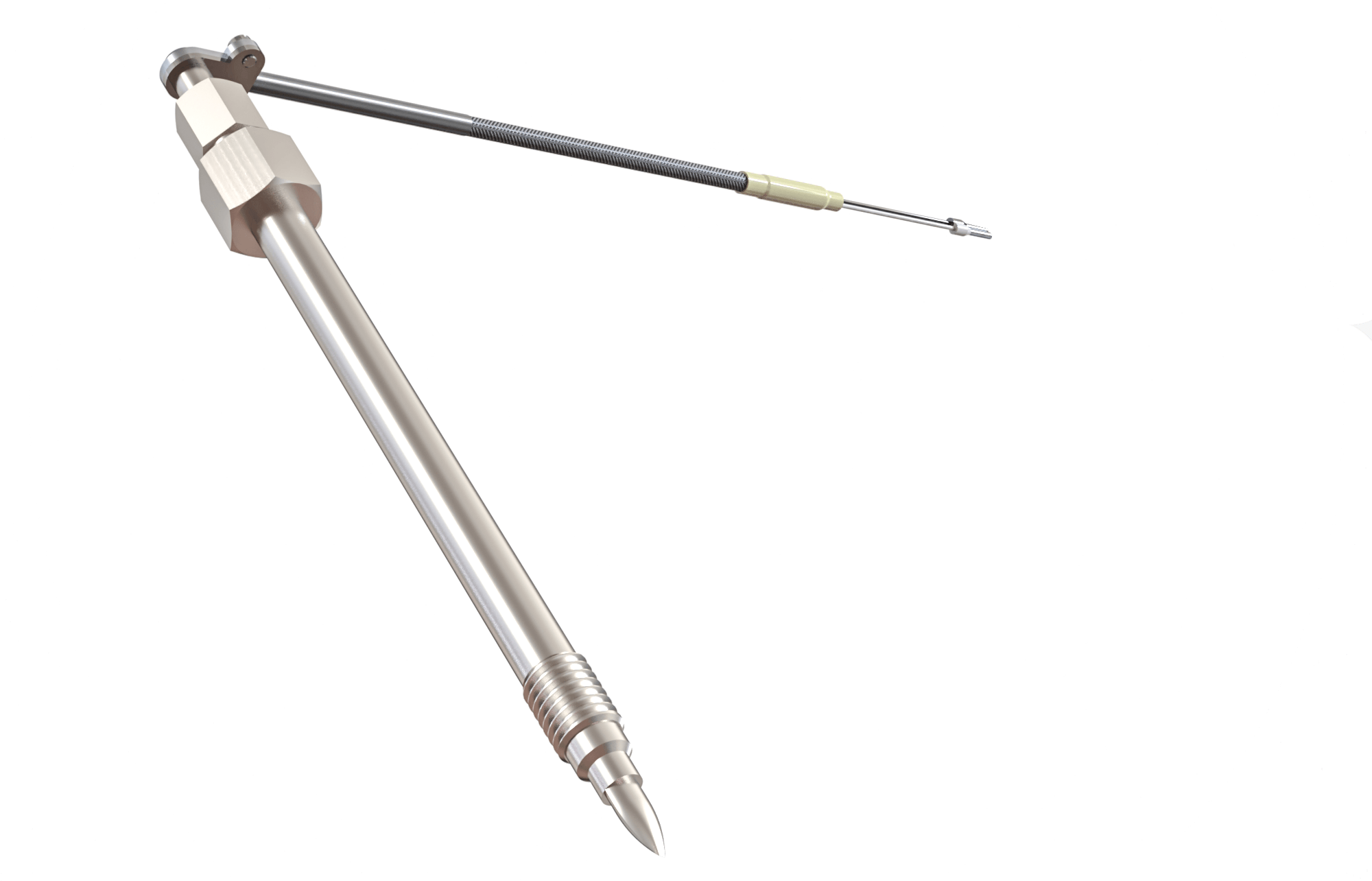

Typ MTF 113 Massetemperaturfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 32. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2113894 2x0,50 mm² max. bis +400 °C ca. 2,6 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2113895 2x0,50 mm² max. bis +350 °C ca. 2,6 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2113896 2x0,50 mm² max. bis +350 °C ca. 3,1 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
