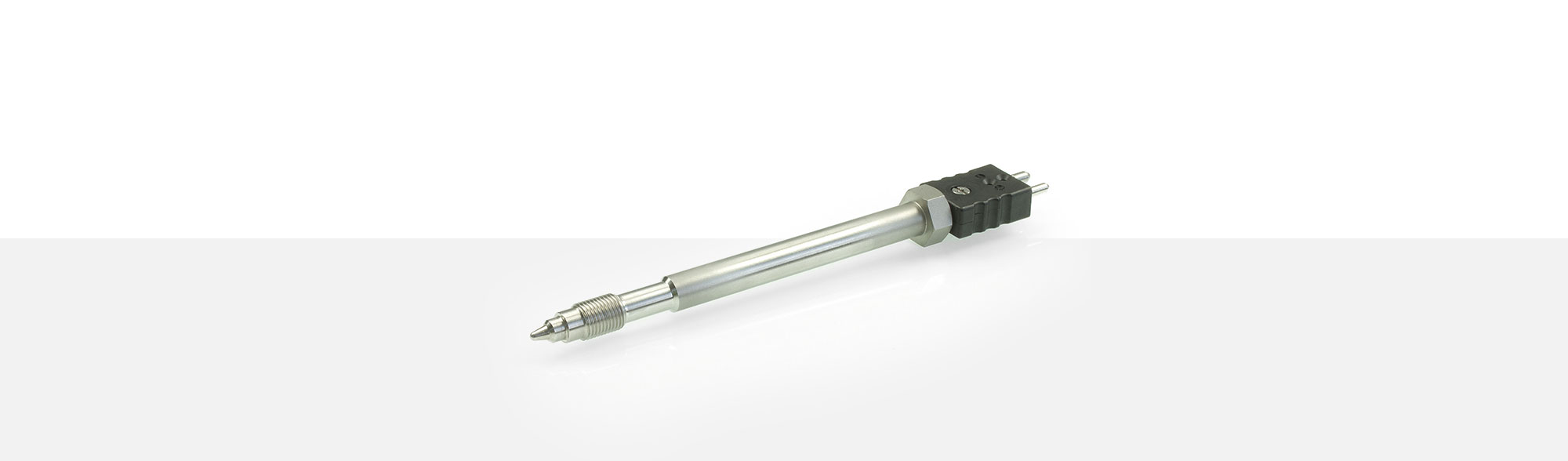

Massetemperaturfühler

MTF 109

ANWENDUNGS­BEREICHE

Massetemperaturfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Messfühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. Durch die keglige Messspitze des Temperatursensors Typ MTF 109 ist keine Ausrichtung des Fühlers in Fließrichtung notwendig. Standardmäßig ist die Fühlerspitze 7 mm lang, auf Kundenwunsch sind auch andere Längen möglich. Die Thermoelement-Steckverbindung ist fest an dem Temperatursensor Typ MTF 109 montiert. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

  • Einsatztemperatur:
    bis 600 °C an der Messspitze
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Einschraubgewinde 1/2" - 20 UNF - 2A
  • Standard Einbaulänge 7 mm keglig
  • mit Thermoelement-Steckverbindung
  • bis 600°C
    Einsatztemperatur
  • 1/2" - 20 UNF - 2A
    Einschraubgewinde
  • 7 mm - kegelig
    Einbaulänge

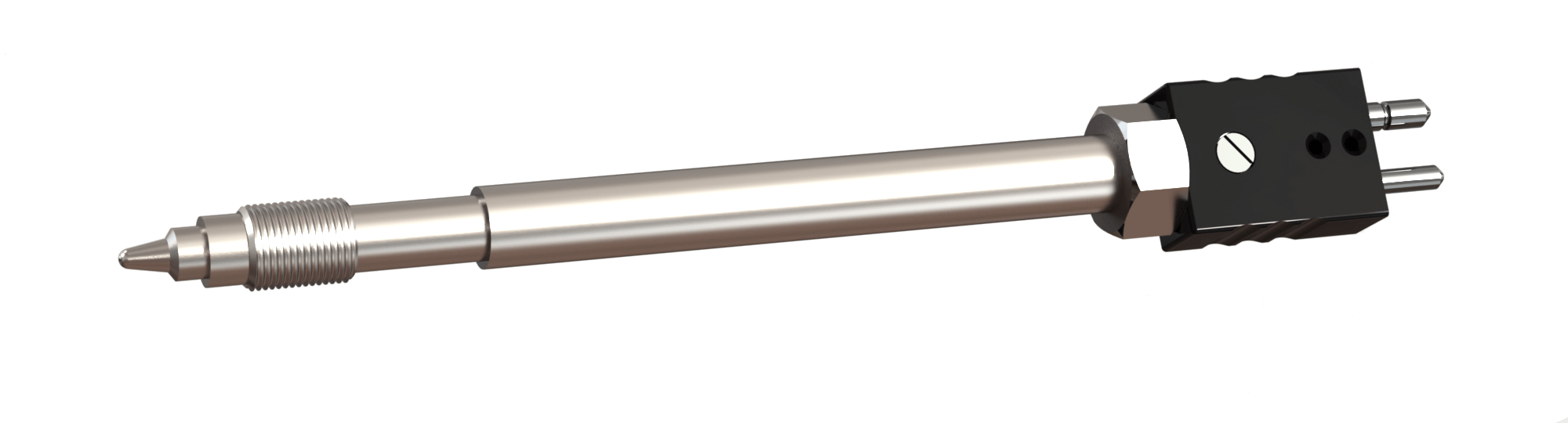

Typ MTF 109 Massetemperaturfühler

    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
