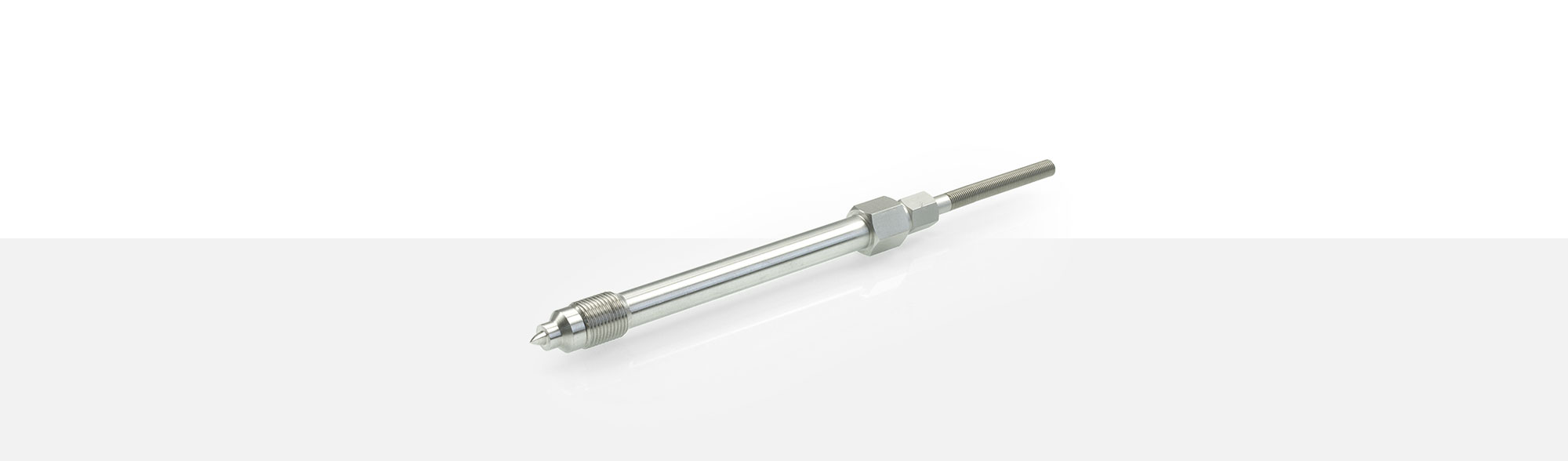

Massetemperaturfühler

MTF 110

ANWENDUNGS­BEREICHE

Massetemperaturfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Messfühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. In der Ausführung kann man zwischen Einfach- und Doppelthermoelement sowie mit oder ohne Potential wählen. Der Temperatursensor Typ MTF 110 hat einen geraden Kabelabgang. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist zugentlastet und mit einer Knickschutzfeder Ø 8 x 65 mm ausgestattet. Die Ausgleichsleitung ist standardmäßig 2.000 mm lang. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

  • Einsatztemperatur: bis 600 °C
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Einschraubgewinde M18x1,5
  • Standard-Schwertform-Einbaulänge 6 mm
  • bis 600°C
    Einsatztemperatur
  • M 18 x 1.5
    Einschraubgewinde
  • 6 mm
    Schwertform-Einbaulänge

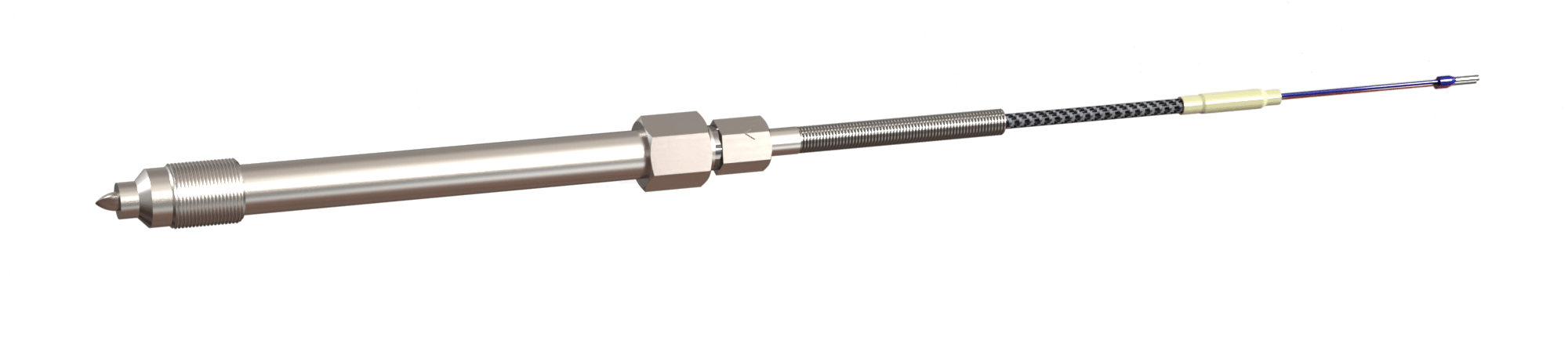

Typ MTF 110 Massetemperaturfühler

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
