EINSTECKFÜHLER

TEF 68

ANWENDUNGS­BEREICHE

Einsteckthermoelemente finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Bevorzugt wird diese Ausführung in der Heißkanaltechnik eingesetzt. Sie werden in planer als auch rechtwinkliger Ausführung hergestellt. Ist es nicht möglich, eine Bohrung vorzusehen, können die Thermoelemente auch in der Form eines Oberflächenfühlers gefertigt werden. Sie werden mit einer Schraube, je nach Ausführung M3 oder M4, befestigt. Der Übergang der Ausgleichsleitung zum Schutzrohr ist zugentlastet. Je nach Einsatzgebiet können Thermo- und Ausgleichsleitungen aus PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 4 x 12 mm ballig
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Knickschutzfeder Ø 8 x 200 mm
  • bis 400°C
    Einsatztemperatur
  • Ø 4x12mm
    Fühlerspitze - ballig
  • Ø 8x200mm
    Knickschutzfeder

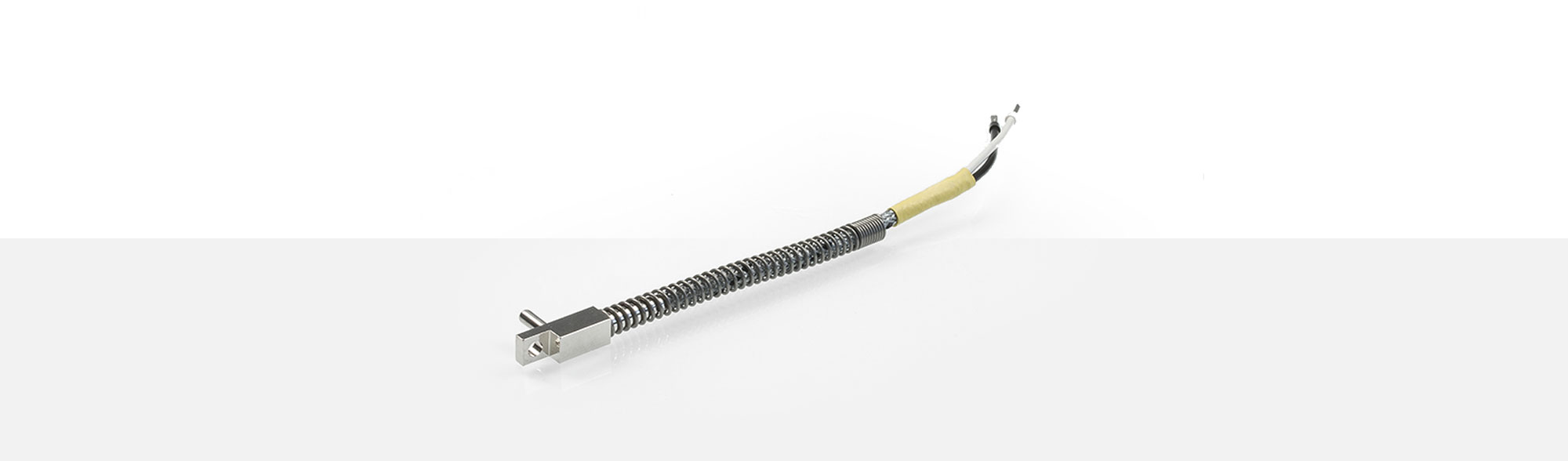

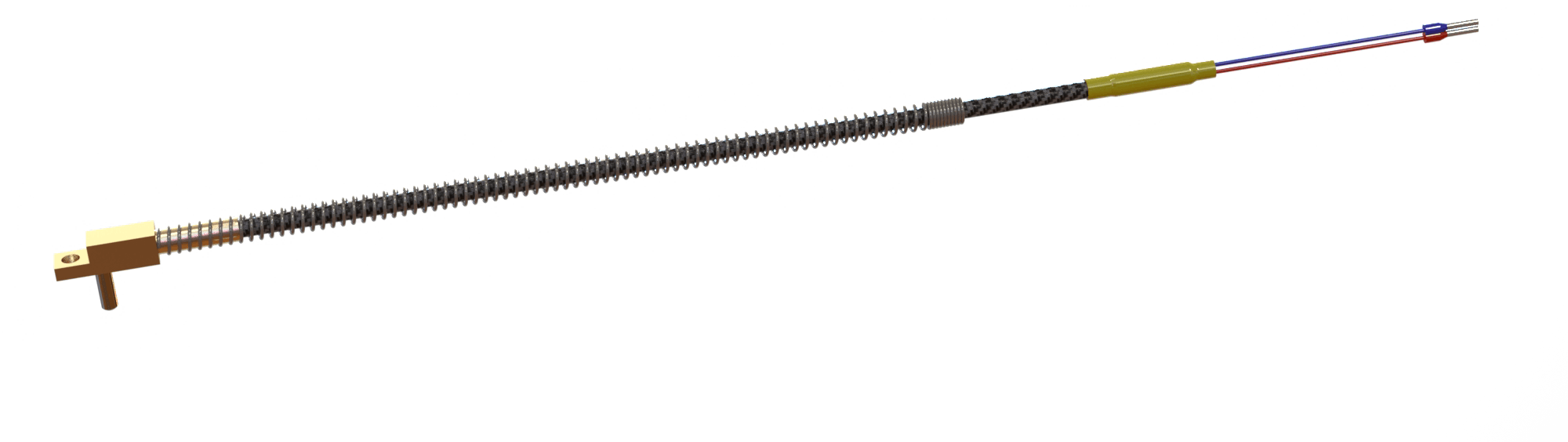

TEF 68 Einsteckfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 61. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1338483 2x0,22 mm² -50 °C bis +400 °C max. 3,50 mm
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1312115 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
2029278 2x0,22 mm² -50 °C bis +400 °C ca. 2,10 mm
1334003 2x0,22 mm² -25 °C bis +200 °C ca. 2,40 mm ± 0,2 mm
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm
2239028 2x0,35 mm²

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1327235 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Thermocouple plug connectors

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299
    J type plug A9.1 A# 1107127
      socket A10.1 A# 1107128
      with cross section 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

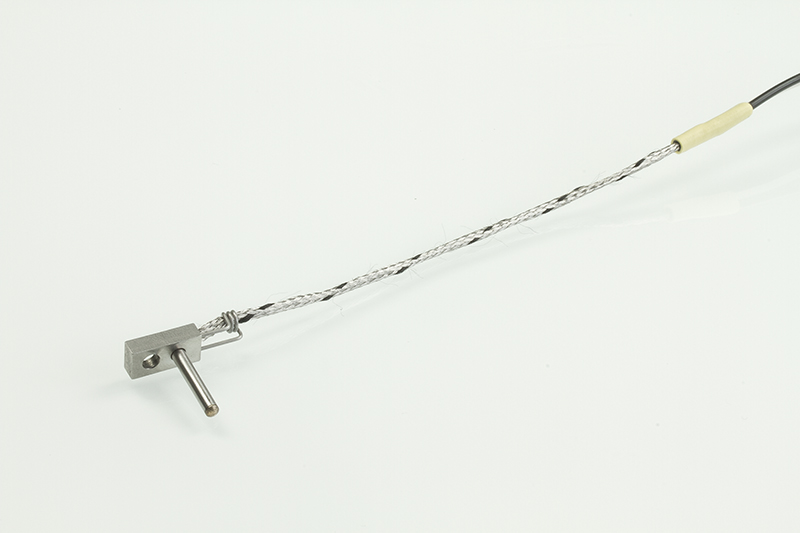

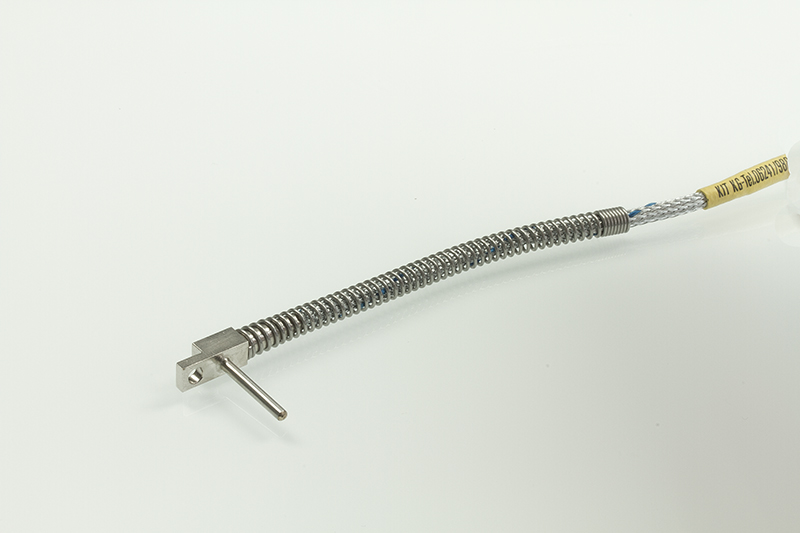

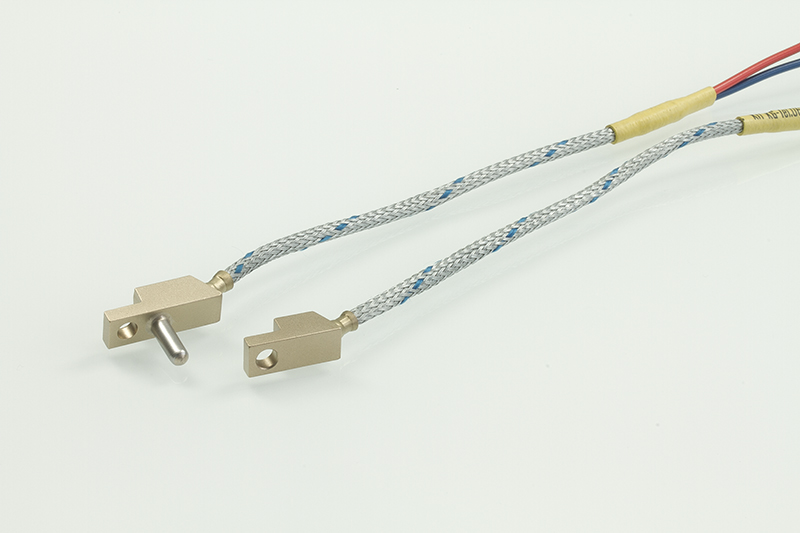

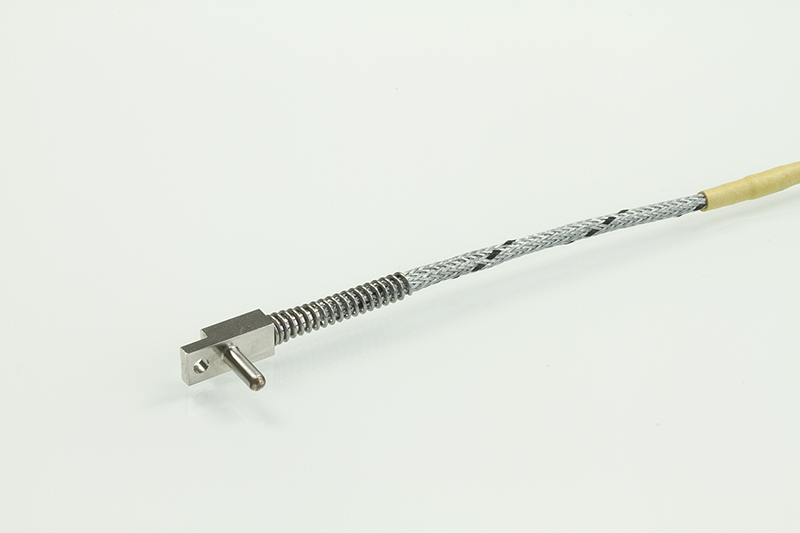

    Ausführungsbeispiele
