EINSTECKFÜHLER

TEF 2

ANWENDUNGS­BEREICHE

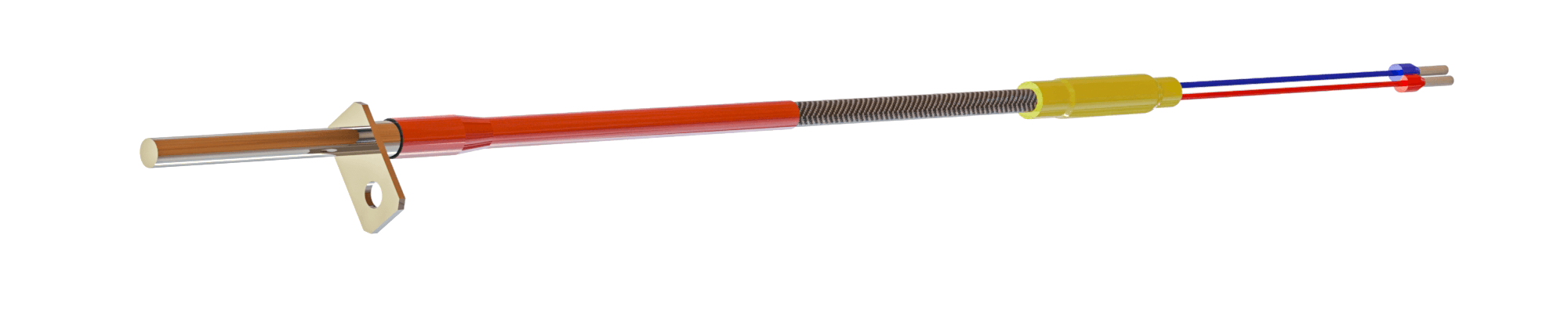

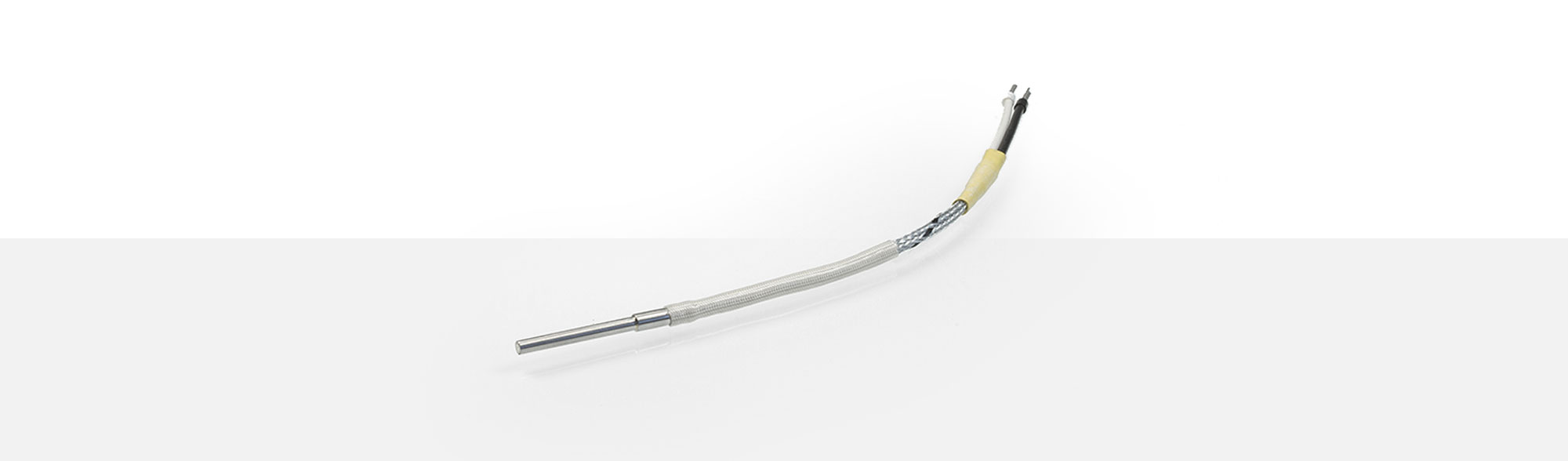

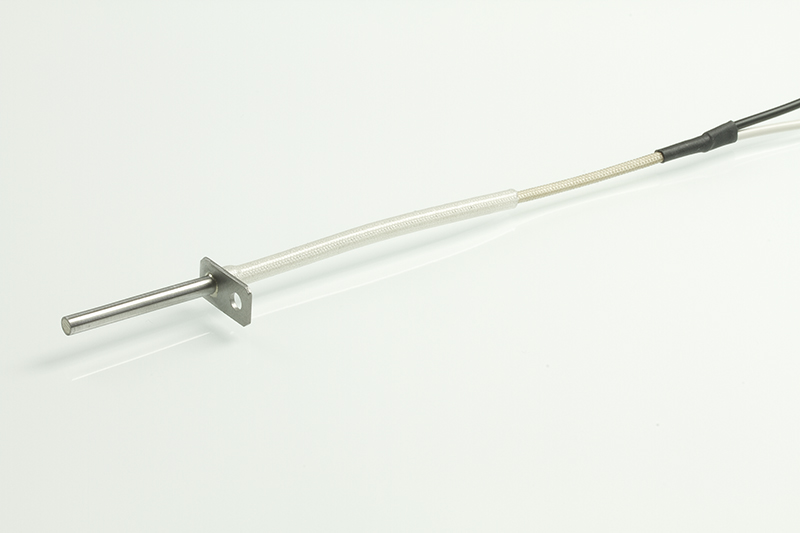

Einsteckthermoelemente finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen je nach Ausführung Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Je nach Einsatzgebiet kommen Thermo- und Ausgleichsleitungen aus PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung. Der Temperatursensor Typ TEF 2 mit Ausgleichsleitung aus Drahtgeflecht besteht aus zwei Rohrabschnitten Ø 3,5 x 0,4 x 35 mm und Ø 4,5 x 0,5 x 15 mm. Der Rohrwerkstoff ist Edelstahl 1.4301. Das Rohr Ø 4,5 mm dient als Zugentlastung für das Drahtgeflecht. Lieferbar ist diese Ausführung auch in verschiedenen Eintauchtiefen und Durchmessern.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 3,5 x 30 mm ET
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement

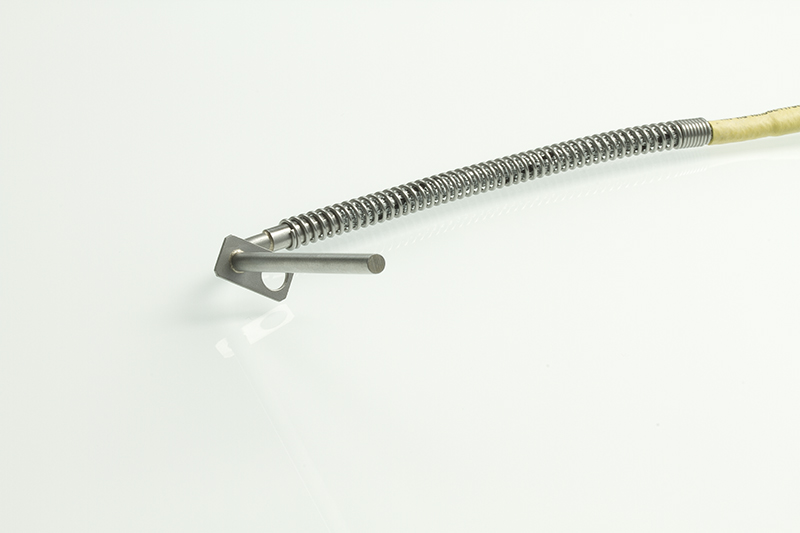

  • Knickschutz 60 mm Spezial-Glasseidenschlauch dauerwärmebeständig bis 400 °C
  • bis 400°C
    Einsatztemperatur

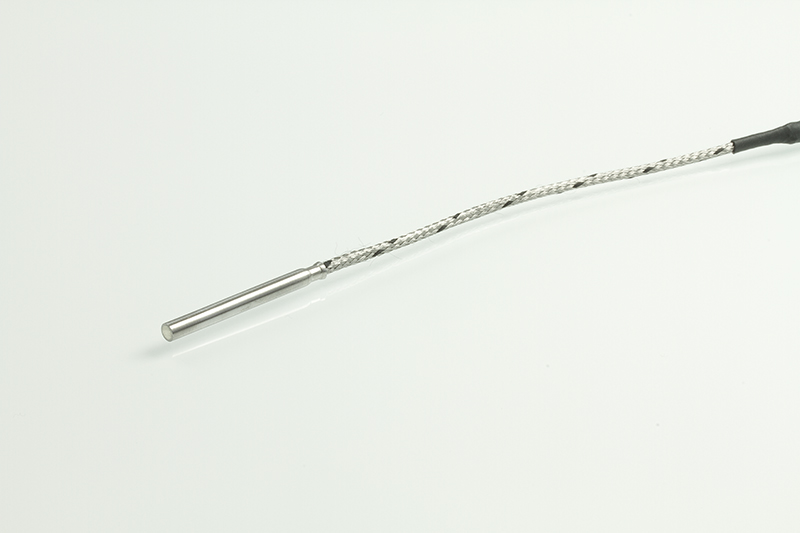

  • Ø 3.5 x 30 mm
    Fühlerspitze
  • Ø 4.5 x 15 mm
    Zugentlastung

TEF 2 Einsteckfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 2.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm

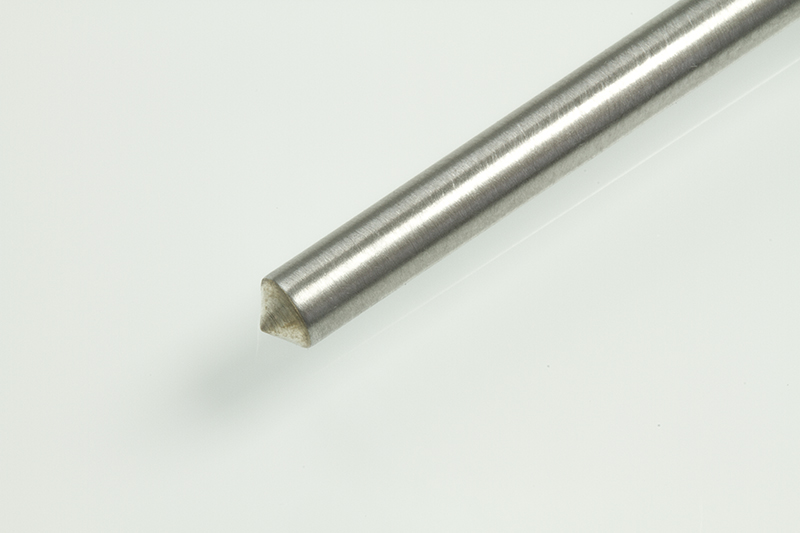

Fühlerspitzen

Ausführungsbeispiele

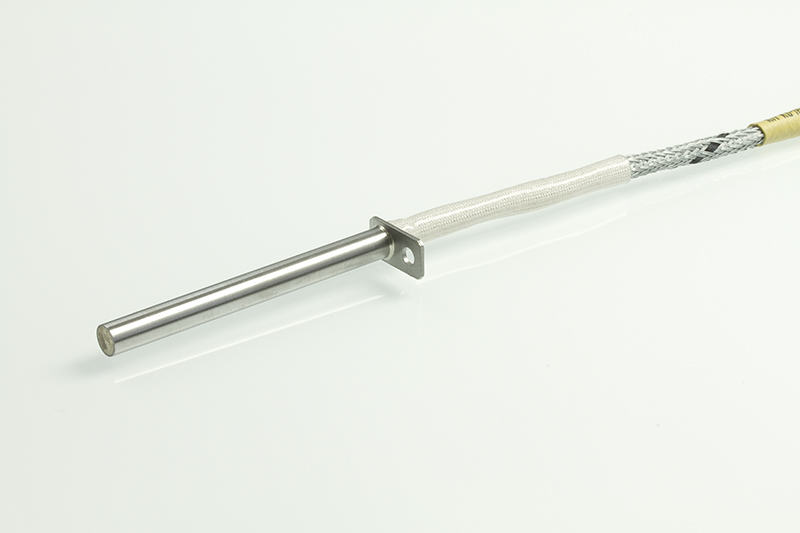

Befestigungsflansche

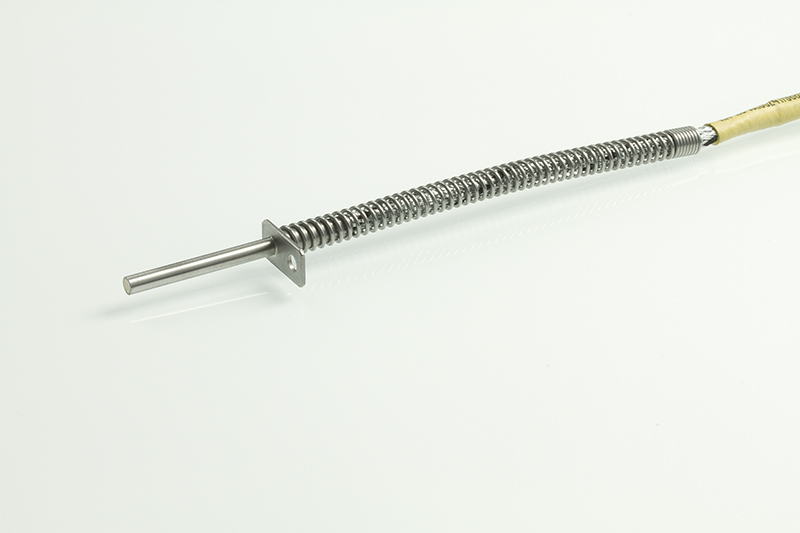

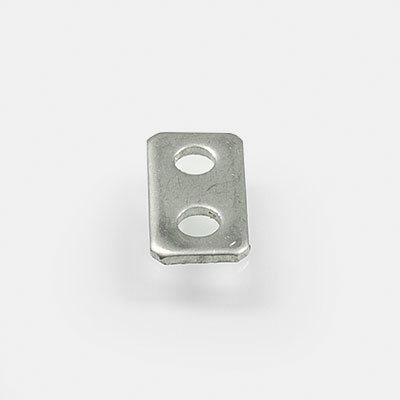

Befestigungslasche

Artikel# 1250043
Maß 8 x 15 mm
Dicke 1 mm
Bohrung 1 x Ø 3,5 mm
1 x Ø 3,3 mm
Bohrungsabstand 7,5 mm
Ecken abgeschrägt
Material Edelstahl

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1209141
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ K Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
