EINSTECKFÜHLER

TEF 14

ANWENDUNGS­BEREICHE

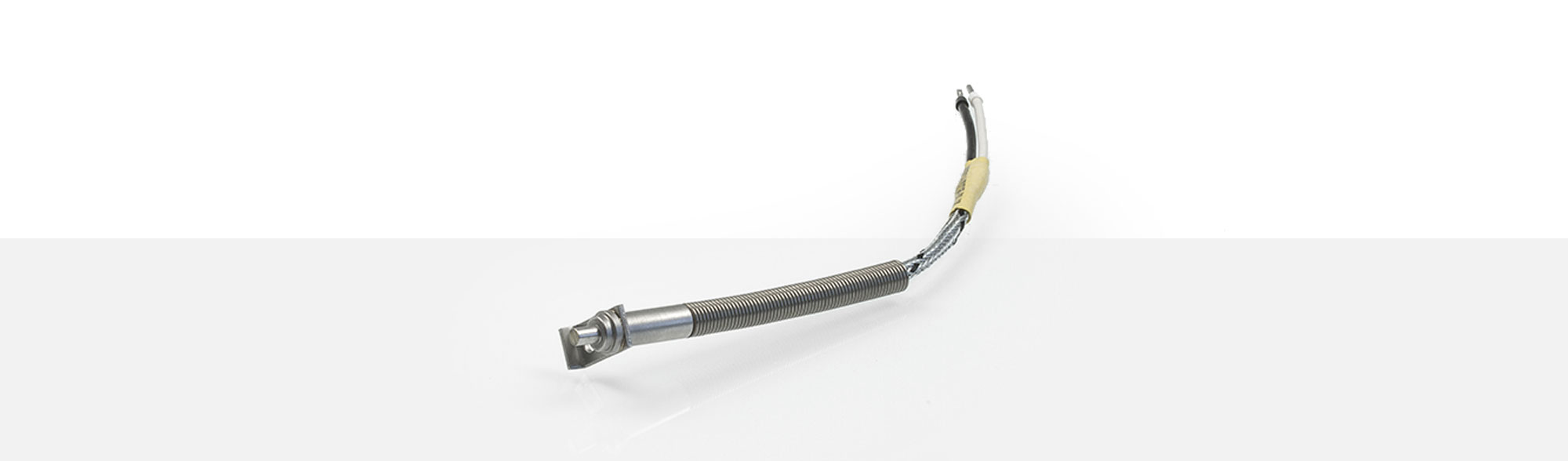

Einsteckthermoelemente finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen je nach Ausführung Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Je nach Einsatzgebiet kommen Thermo- und Ausgleichsleitungen aus PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung. Das Fühlerteil vom Temperatursensor Typ TEF 14 besteht aus Edelstahl 1.4301. An der Fühlerspitze sind unterhalb des Haltebügels die Durchmesser von Ø 10 x 2 mm auf Ø 8 x 2 mm und Ø 4 x 6 mm reduziert. Die Messfläche ist in der Standard-Ausführung plan.

  • Einsatztemperatur: bis 400 °C
  • Ausführung der Fühlerspitze:
    Ø 8 x 12 mm - 110°
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Befestigung mit Haltebügel - Schraube M4
  • Knickschutzfeder Ø 8 x 65 mm
  • bis 400°C
    Einsatztemperatur
  • Ø 8 x 12 mm
    Fühlerspitze - 110°
  • M4
    Befestigungsschraube

TEF 14 Einsteckfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 1.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229718 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1201349 2x1,00 mm² -50 °C bis +500 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm



    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
