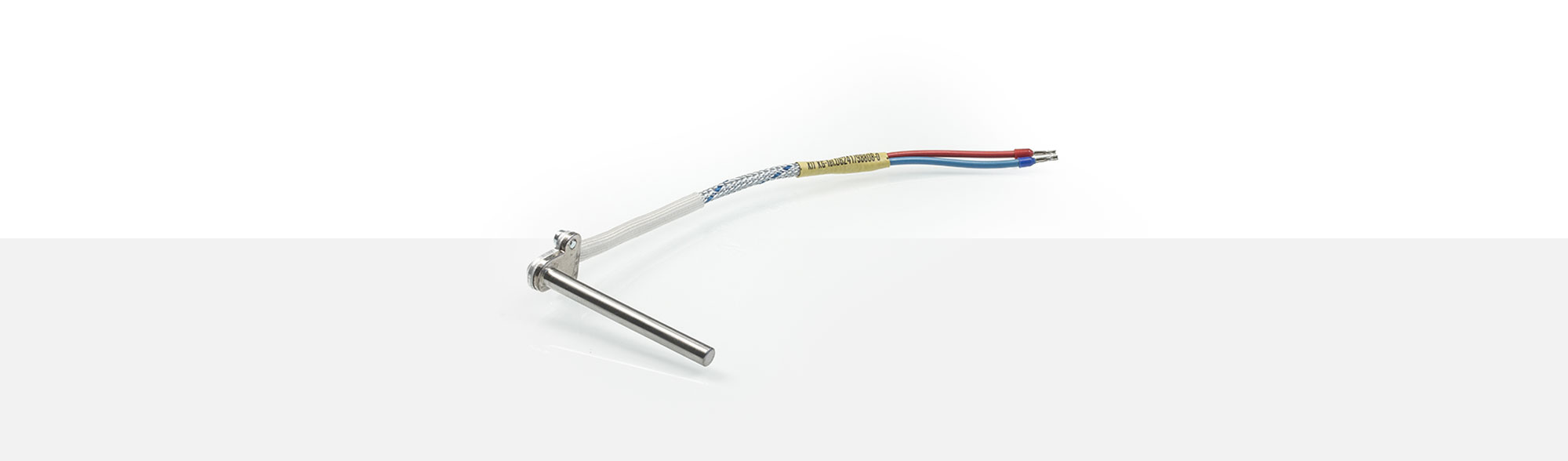

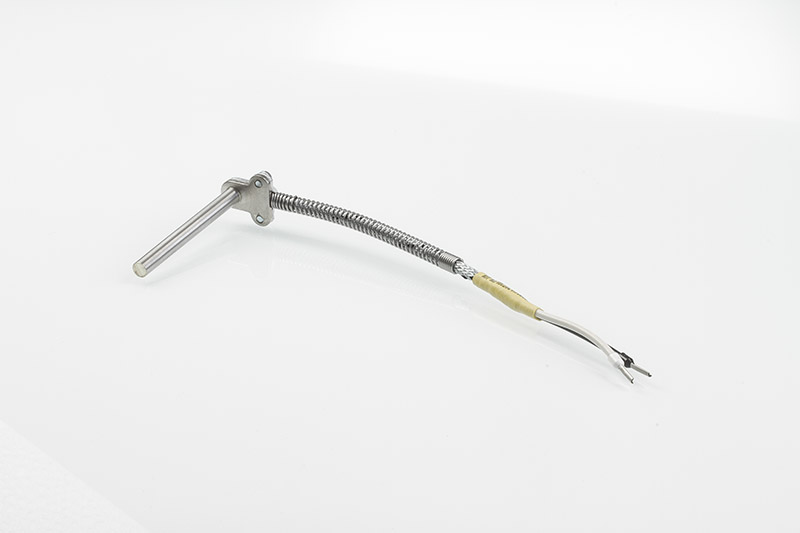

EINSTECKFÜHLER

TEF 1

ANWENDUNGSBEREICHE

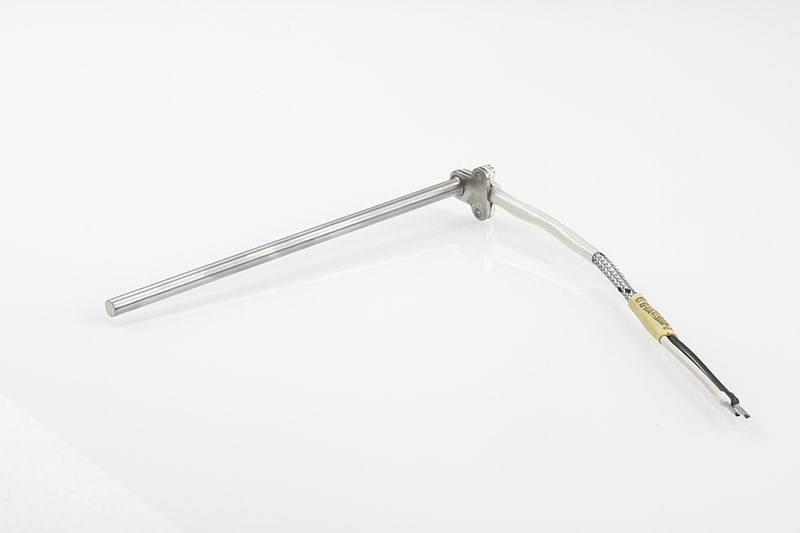

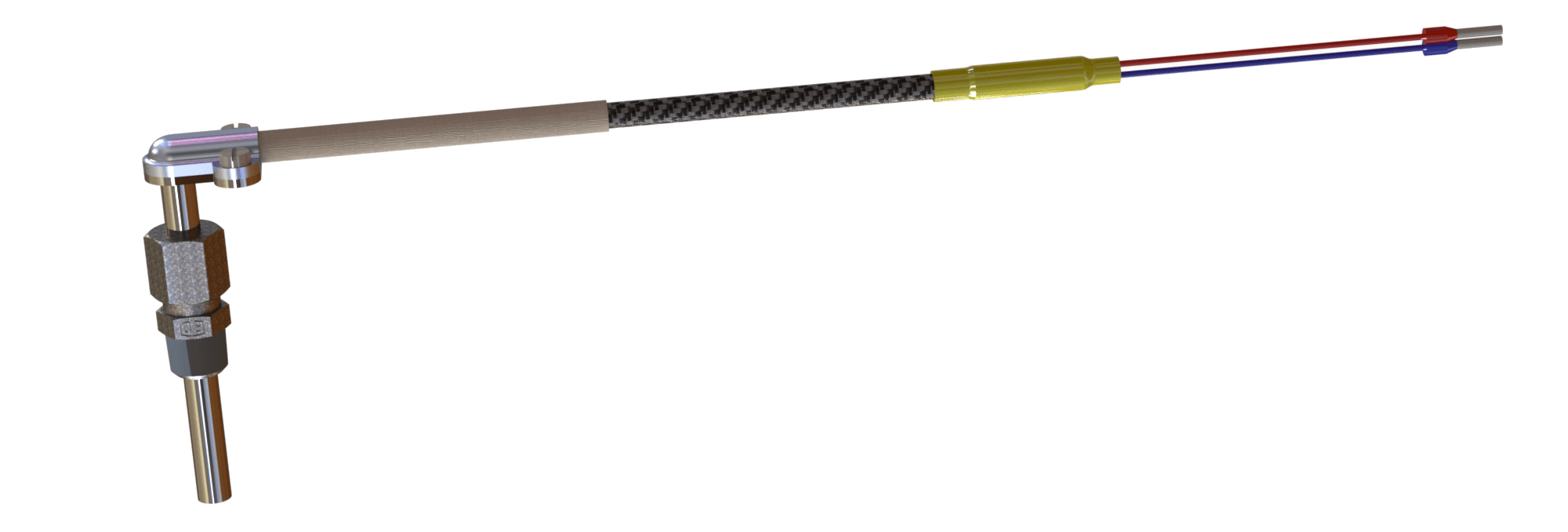

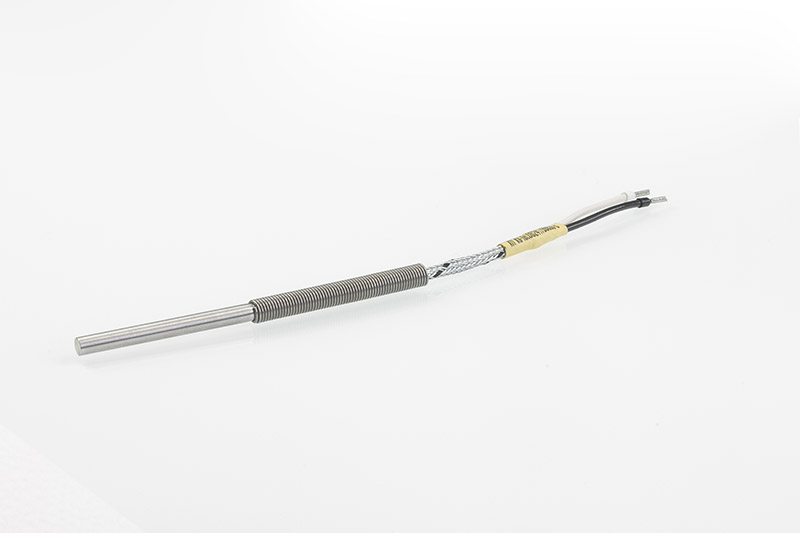

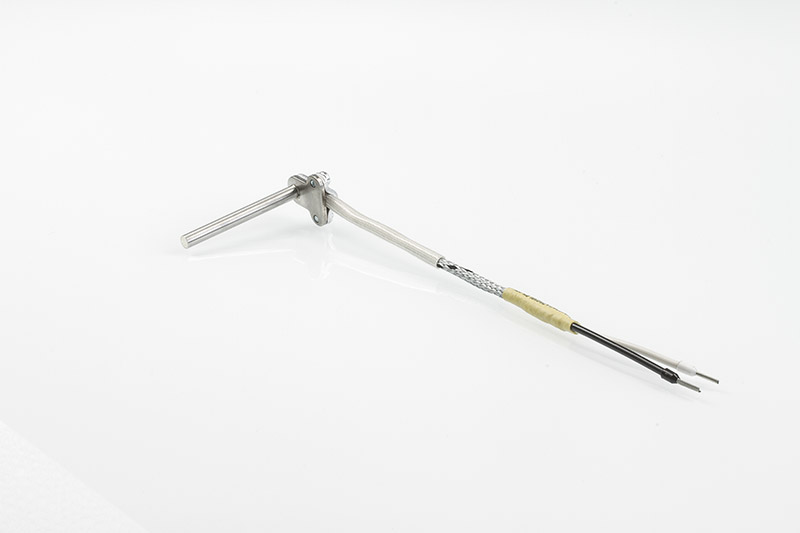

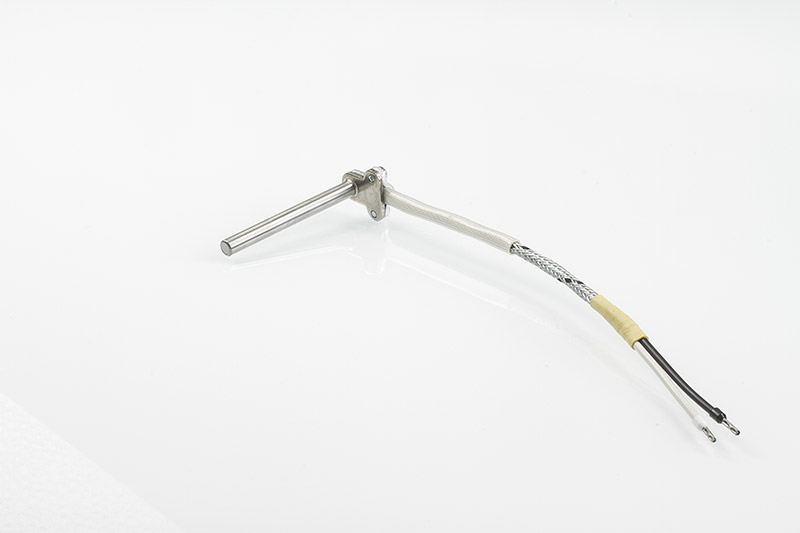

Einsteckthermoelemente finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen je nach Ausführung Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Je nach Einsatzgebiet kommen Thermo- und Ausgleichsleitungen aus PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung.

  • Einsatztemperatur: bis 400 °C
  • Ausführungen der Fühlerspitze:

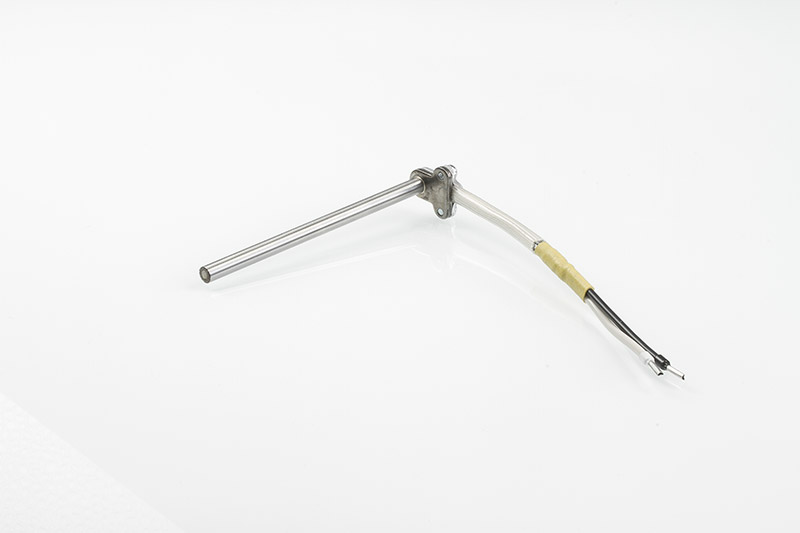

    Ø 6 x 60 / 100 / 150 mm
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Edelstahlrohr aus 1.4301 oder 1.4541
  • mit Klemmverschraubung M10x1
  • Knickschutz - Glasseide für 400 °C
  • bis 400°C
    Einsatztemperatur
  • Ø 6 x 60 mm
    Fühlerspitze
  • M10 x 1
    Klemmverschraubung

TEF 1

    Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 1.
    Auf Wunsch sind auch andere möglich.

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
    1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200461 2x0,75 mm² -55 °C bis +180 °C 4,0 x 2,3 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50 °C bis +500 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90 °C bis +650 °C ca. 5,00 x 3,20 mm



    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    2100238 4x0,22 mm² -50 °C bis +200 °C 3,00 mm
    1229718 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
    1201349 2x1,00 mm² -50 °C bis +500 °C max. 4,60 mm

    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1320956 2x0,22 mm² +180 °C ca. 3,90 mm
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm



    Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 1.
    Auf Wunsch sind auch andere möglich.

    Fe-CuNi Typ L

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
    1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
    1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
    1256523 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 x 2,60 mm
    2239027 2x1,00 mm² -90°C bis +650 °C max. 5,00 x 3,20 mm



    Fe-CuNi Typ J

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
    1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm



    NiCr-Ni Typ K

    Artikel# Querschnitt Temp-Bereich Außendurchmesser
    1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
    1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

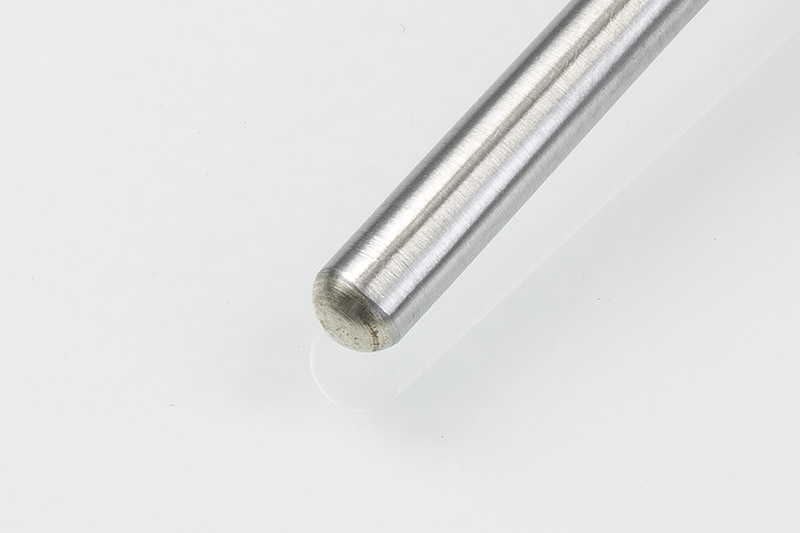

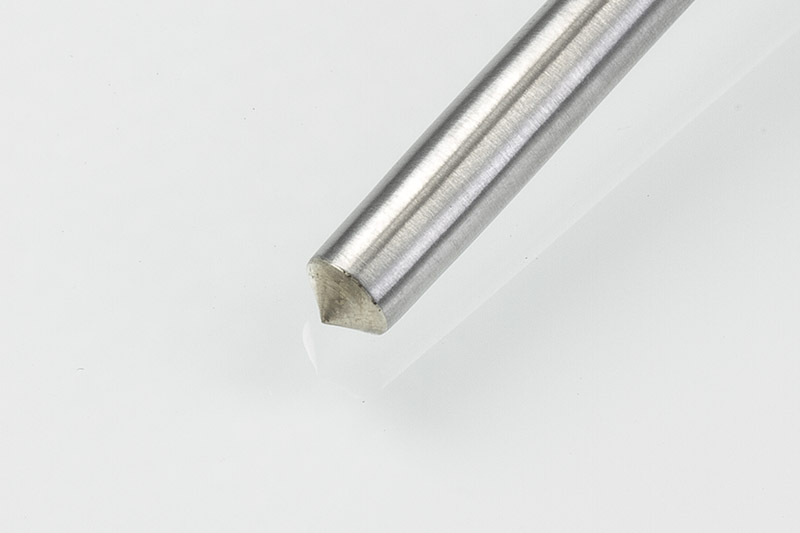

    Fühlerspitzen

      Miniatur - Rundsteckverbinder mit Schraubverschluss

      2-polig Stecker T3200 A# 1200716
        Kupplung T3201 A# 1200721





      2-polig Stecker T3260 A# 1201415



      4-polig Stecker T3200 A# 1103624
        Kupplung T3301 A# 1200723

      Thermoelement - Steckverbindungen

      Typ J Stecker A9.1 A# 1107127
        Kupplung A10.1 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299





      Typ J Stecker A9.2 A# 1107127
        Kupplung A10.2 A# 1107128
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299

      Miniatur - Steckverbindungen

      Lemo Kabeldurchmesser max. in mm
        Größen 0S 1S 2S 3S
        Standard Kupplung 3,7 4,2 4,2 4,2
        Einbau-Apparatedose
        Standard Stecker 3,7 4,2 4,2 4,2

      Rundsteckverbinder mit Schraubverschluss

      3-polig Stecker T3079 A# 1103631
        Kupplung T3080 A# 1200749





      5-polig Stecker T3260 A# 1103635
        Kupplung T3084 A# 1200750



      Rundsteckverbinder mit Bajonettverschluss

      3-polig Stecker T3008 A# 1103627





      5-polig Stecker T3012 A# 1119173



      Duplex - Thermoelement - Steckverbindungen

      Typ J Duplex Stecker   A# 1209139
        Duplex Kupplung   A# 1209144
        Zugentlastung 2x1,00 mm² A# 1349298
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299





      Typ J Duplex Stecker   A# 2105264
        Duplex Kupplung   A# 1302891
        Zugentlastung 2x1,00 mm² A# 1349298
        bei Querschnitt 2x0,50 mm² A# 1349300
          2x0,22 mm² A# 1349299

      Miniatur - Thermoelement - Steckverbindungen

      Typ J Miniatur Stecker A12.1 A# 1269361
        Miniatur Kupplung A13.1 A# 1269362
        Quetschhülse 2x0,50 mm² A# 1269363





      Typ J Miniatur Stecker A12.2 A# 1209147
        Miniatur Kupplung A13.2 A# 2104331
        Quetschhülse   A# 1269363

      Duplex Miniatur - Thermoelement - Steckverbindungen

      Typ J Duplex Miniatur Stecker A# 2105183
        Duplex Miniatur Kupplung A# 1209140
        Quetschhülse A# 1269363





      Typ J Duplex Miniatur Stecker A# 2105186
        Duplex Miniatur Kupplung A# 2105188
        Quetschhülse A# 1269363

      Klemmverschraubungen

      Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

      Unser Lagersortiment für den Temperatursensor Typ TEF 1:



      Klemmverschraubung M10x1

      Artikel# 1358666
      Gewinde M10x1
      Gewindelänge 8 mm
      Gesamtlänge ca. 33 mm
      Schlüsselweite der
      Funktionsmutter
      12 mm
      Innendurchmesser 6,2 mm
      Dichtring Ø 6,2 mm
      Material Stahl
      vernickelt

      Klemmverschraubung M10x1

      Artikel# 1216718
      Gewinde M10x1
      Gewindelänge 8 mm
      Gesamtlänge ca. 33 mm
      Schlüsselweite der
      Funktionsmutter
      14
      Innendurchmesser 6,2 mm
      Dichtring Ø 6,2 mm
      Material Stahl
      vernickelt

      Klemmverschraubung G1/8"

      Artikel# 1364567
      Gewinde G 1/8"
      Gewindelänge 8 mm
      Gesamtlänge ca. 33 mm
      Schlüsselweite der
      Funktionsmutter
      14
      Innendurchmesser 6,2 mm
      Dichtring Ø 6,2 mm
      Material Stahl
      vernickelt

      Einschraub-Schutzhülsen

      Die Einschraub-Schutzhülse erlaubt ein Auswechseln des Thermoelements ohne Systementleerung. Diese werden aus Vollmaterial in unserem Werkzeugbau gedreht.

      Einschrauben-Schutzhülse

      Material Edelstahl
      1.4301
      Thermoelemente Ø 8 mm
      Ø 6 mm
      Durchmesser Ø 12 mm
      Ø 10 mm
      Innenbohrung Ø 8,5 mm
      Ø 6,5 mm
      Eintauchtiefe
      (Kundenwunsch)
      inklusive Gewinde
      Gewindelänge 10 mm
      Schlüsselweite 24
      Fühlerver-
      schraubung
      G 1/4"
      Prozess-anschlüsse G 3/8"
      G 1/2"
      M18x1,5
      M20x1,5

      Einschraub-Schutzhülse

      Material Messing
      MS58
      Thermoelemente Ø 8 mm
      Ø 6 mm
      Durchmesser Ø 12 mm
      Ø 10 mm
      Innenbohrung Ø 8,5 mm
      Ø 6,5 mm
      Eintauchtiefe
      (Kundenwunsch)
      inklusive Gewinde
      Gewindelänge 10 mm
      Schlüsselweite 24
      Fühlerver-
      schraubung
      G 1/4"
      Prozess-anschlüsse G 3/8"
      G 1/2"
      M18x1,5
      M20x1,5
