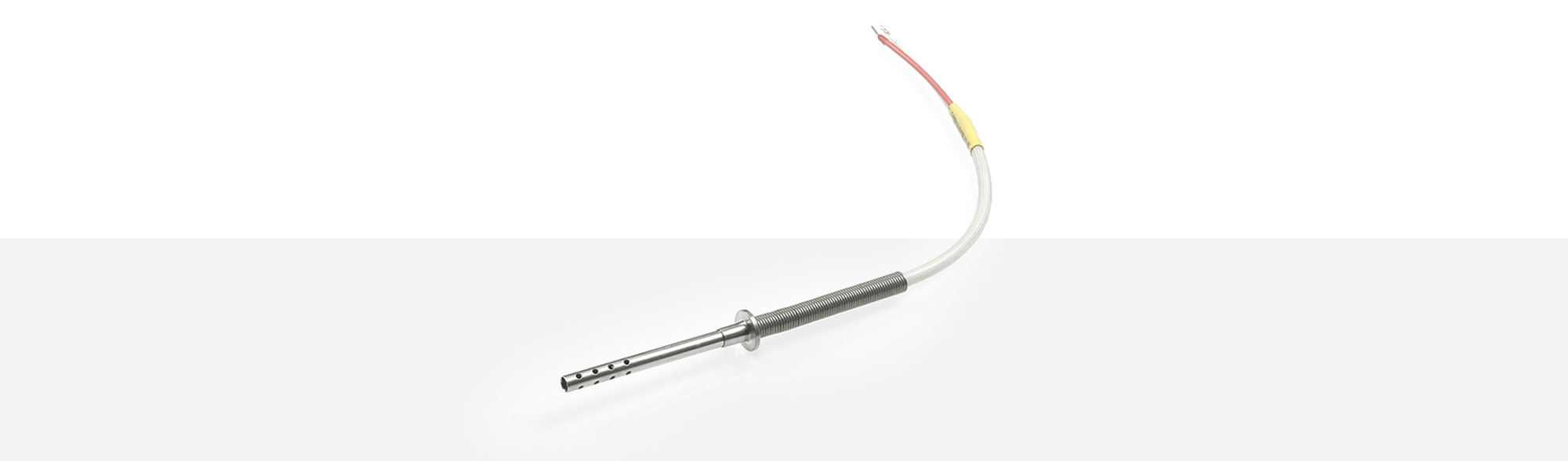

Luftfühler

PWF 203

ANWENDUNGS­BEREICHE

Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Messeinsatz ist im perforierten Teil des Fühlerrohres positioniert. Der Übergang der Anschlussleitung zum Schutzrohr ist zugentlastet. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse A
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 350 °C
  • potentialfrei
  • perforiertes Schutzrohr Ø 6 x 70 mm
  • Befestigung - konischer Anschlagring
  • bis 350°C
    Einsatztemperatur
  • Ø 6x70mm
    Schutzrohr perforiert
  • Befestigung
    konischer Anschlagring

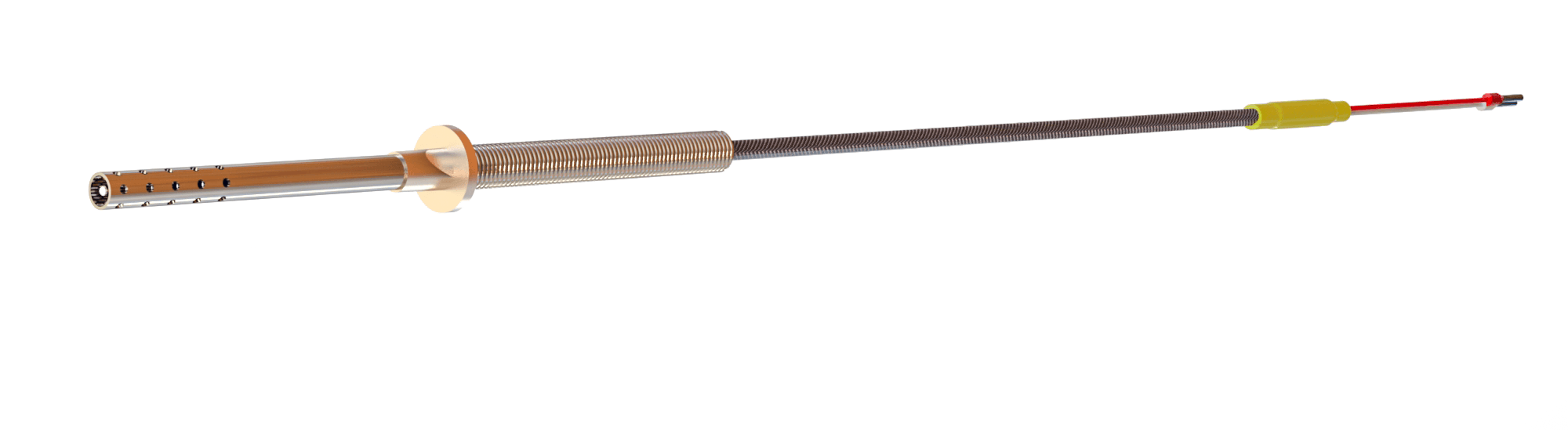

PWF 203 Luftfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 203. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Klemmverschraubungen

    Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

    Unser Lagersortiment für den Temperatursensor Typ PWF 203:

    Klemmverschraubung M10x1

    Artikel# 1358666
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    12 mm
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung M10x1

    Artikel# 1216718
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung G1/8"

    Artikel# 1364567
    Gewinde G 1/8"
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt
