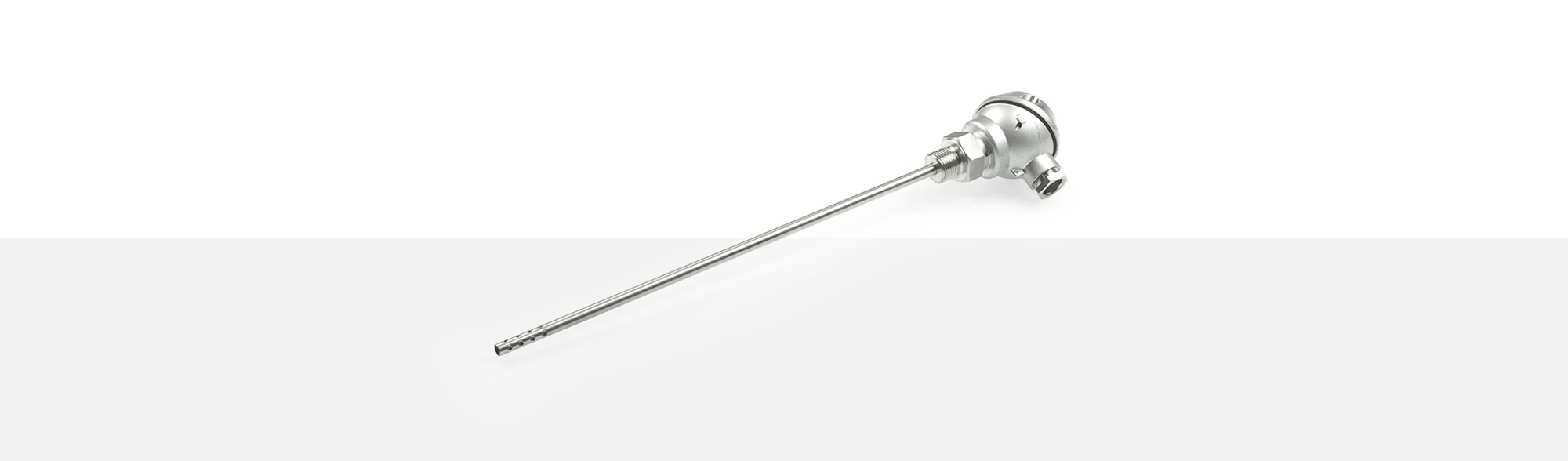

Luftfühler

PWF 200

ANWENDUNGSBEREICHE

Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Messeinsatz ist im perforierten Teil des Fühlerrohres positioniert. Der Temperatursensor Typ PWF 200 verfügt über ein Befestigungsgewinde G 3/8" - SW 24 und einen Anschlusskopf Form D-LA - M10x1. Die Fühlerlänge sowie das Befestigungsgewinde sind nach Kundenbedarf wählbar. Diese Ausführung fertigen wir sowohl in Zwei-, Drei- und Vierleiterschaltung.

Messeinsatz Pt100 nach DIN EN 60751 - Klasse A
Standardausführung in Zweileiterschaltung
Einsatztemperatur: bis 350 °C
potentialfrei
perforiertes Schutzrohr Ø 6 x 250 mm
Gewinde G 3/8" x 13 mm lang - SW 24
Anschlusskopf Form D-LA, M10x1

D-LA - M10 x 1
Anschlusskopf
Ø 6 x 250 mm
Schutzrohr
G 3/8" x 13 mm
Einschraubgewinde

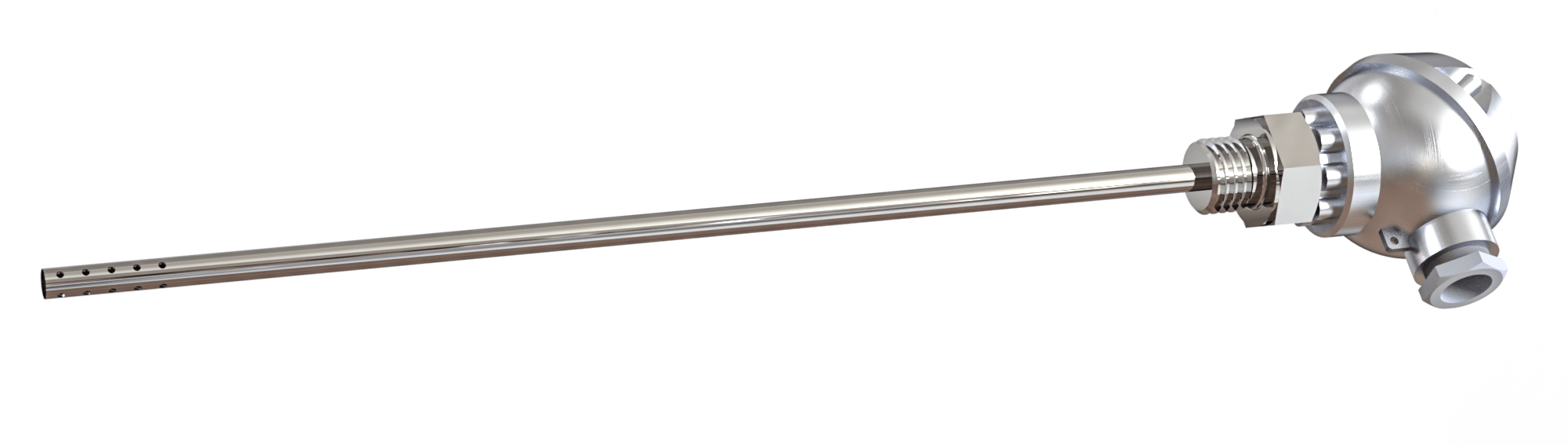

PWF 200 Luftfühler

Klemmverschraubungen

Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

Unser Lagersortiment für den Temperatursensor Typ PWF 200:

Klemmverschraubung M10x1

Artikel#	1358666
Gewinde	M10x1
Gewindelänge	8 mm
Gesamtlänge	ca. 33 mm
Schlüsselweite der Funktionsmutter	12 mm
Innendurchmesser	6,2 mm
Dichtring	Ø 6,2 mm
Material	Stahl vernickelt

Klemmverschraubung M10x1

Artikel#	1216718
Gewinde	M10x1
Gewindelänge	8 mm
Gesamtlänge	ca. 33 mm
Schlüsselweite der Funktionsmutter	14
Innendurchmesser	6,2 mm
Dichtring	Ø 6,2 mm
Material	Stahl vernickelt

Klemmverschraubung G1/8"

Artikel#	1364567
Gewinde	G 1/8"
Gewindelänge	8 mm
Gesamtlänge	ca. 33 mm
Schlüsselweite der Funktionsmutter	14
Innendurchmesser	6,2 mm
Dichtring	Ø 6,2 mm
Material	Stahl vernickelt
