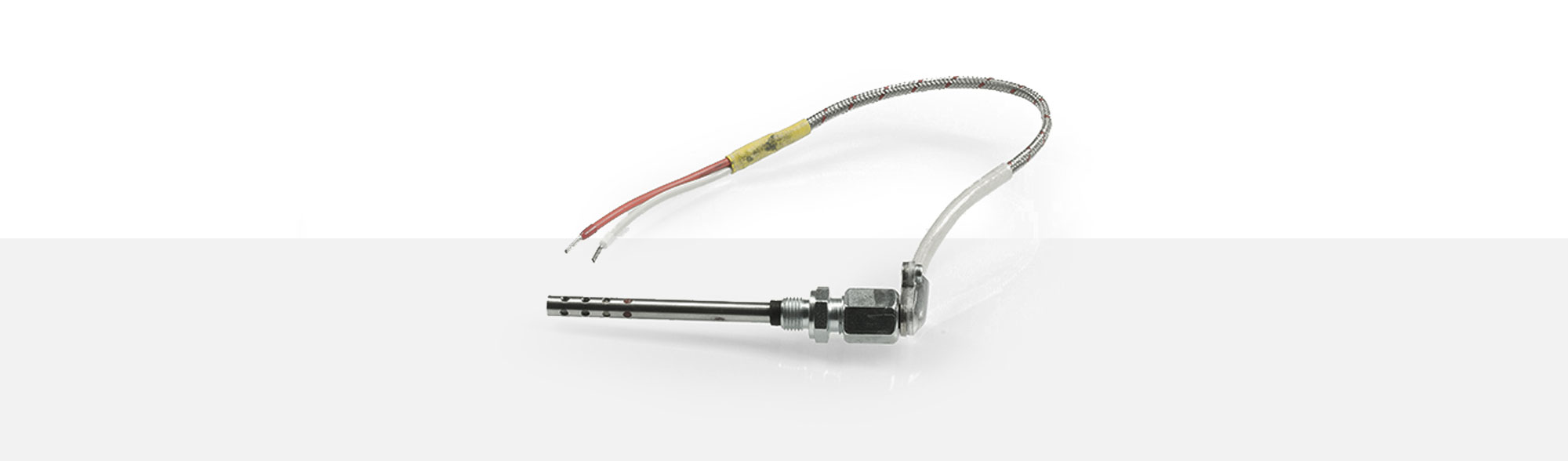

Luftfühler

PWF 201

ANWENDUNGS­BEREICHE

Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Messeinsatz ist im perforierten Teil des Fühlerrohres positioniert. Der Temperatursensor Typ PWF 201 kann sowohl in gerader als auch in rechtwinkliger Ausführung gefertigt werden. Zur Befestigung wird eine Klemmverschraubung benutzt. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse A
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 350 °C
  • potentialfrei
  • perforiertes Schutzrohr Ø 6 x 100 mm
  • Klemmverschraubung mit Gewinde M10x1
  • bis 350°C
    Einsatztemperatur
  • Ø 6 x 100 mm
    Schutzrohr perforiert
  • M10 x 1
    Klemmverschraubung

PWF 201 Luftfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 201. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1266897 4x0,18 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,90 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm
1300580 4x0,22 mm²
Cu-verzinnt
-90 °C bis +260 °C 3,50 ±0,10 mm
1307865 4x0,25 mm²
Cu-verzinnt
-25 °C bis +180 °C 4,50 ±0,15 mm

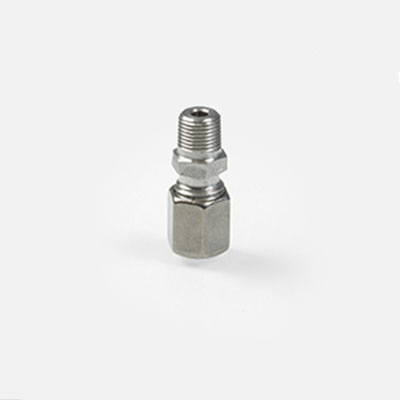

Klemmverschraubungen

Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

Unser Lagersortiment für den Temperatursensor Typ PWF 201:

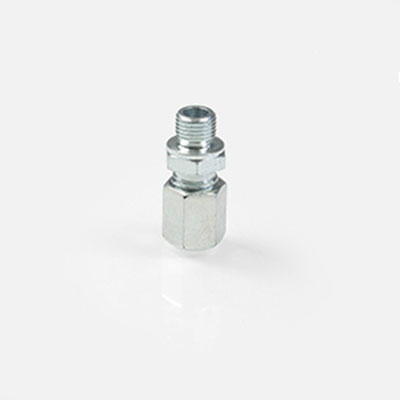

Klemmverschraubung M10x1

Artikel# 1358666
Gewinde M10x1
Gewindelänge 8 mm
Gesamtlänge ca. 33 mm
Schlüsselweite der
Funktionsmutter
12 mm
Innendurchmesser 6,2 mm
Dichtring Ø 6,2 mm
Material Stahl
vernickelt

Klemmverschraubung M10x1

Artikel# 1216718
Gewinde M10x1
Gewindelänge 8 mm
Gesamtlänge ca. 33 mm
Schlüsselweite der
Funktionsmutter
14
Innendurchmesser 6,2 mm
Dichtring Ø 6,2 mm
Material Stahl
vernickelt

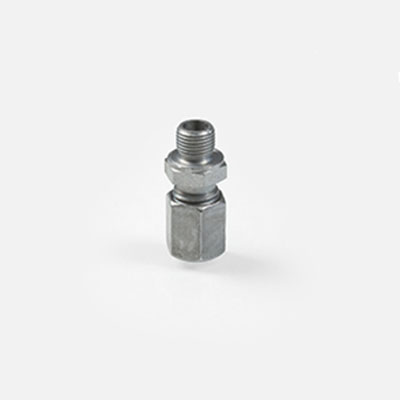

Klemmverschraubung G1/8"

Artikel# 1364567
Gewinde G 1/8"
Gewindelänge 8 mm
Gesamtlänge ca. 33 mm
Schlüsselweite der
Funktionsmutter
14
Innendurchmesser 6,2 mm
Dichtring Ø 6,2 mm
Material Stahl
vernickelt

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
