Anlegefühler

TEF 9

ANWENDUNGS­BEREICHE

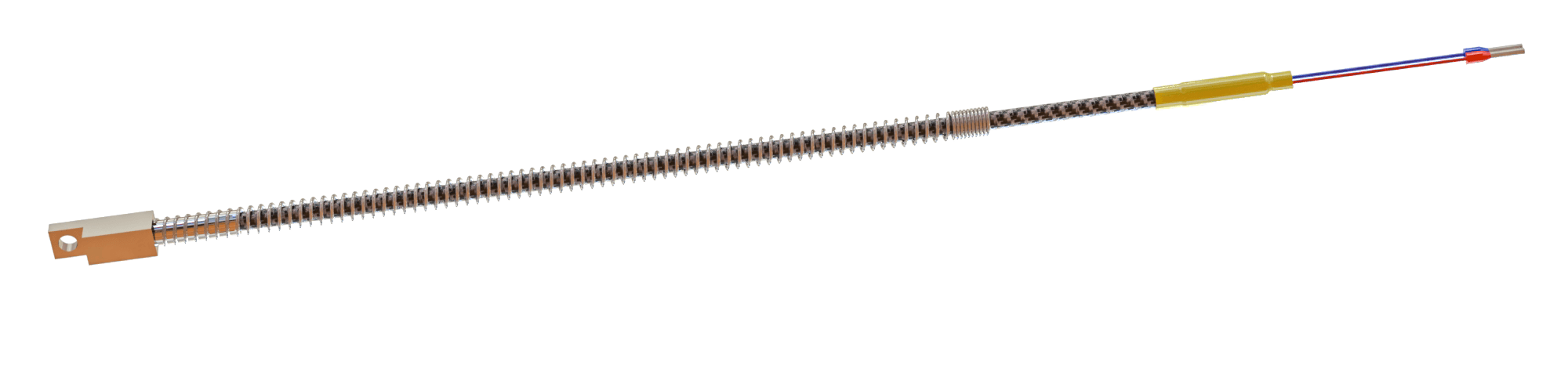

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Die Abmaße des Temperatursensors Typ TEF 9 sind Ø8 x 25 mm, mit einer Bohrung Ø 4,5 mm für eine Befestigungsschraube M4. Die Knickschutzfeder Ø 8 x 200 mm schützt die Thermoleitung vor der Beschädigung.

  • Einsatztemperatur: bis 400 °C
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Knickschutzfeder Ø 8 x 200 mm



  • bis 400°C
    Einsatztemperatur
  • 8 x 25 mm
    Fühlerspitze
  • Ø 8 x 200 mm
    Knickschutzfeder

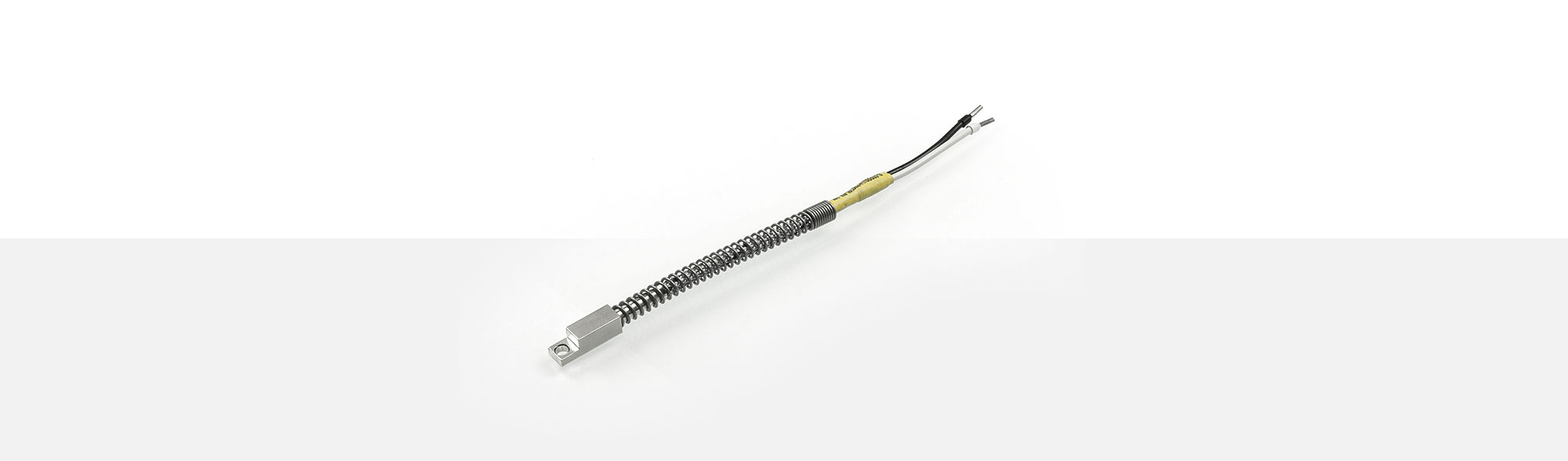

TEF 9 Anlegefühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 9.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
1299314 2x0,22 mm² -50 °C bis +600 °C ca. 3,30 mm
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1338483 2x0,22 mm² -50 °C bis +400 °C max. 3,50 mm
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm
1345033

2x0,22 mm²
+ 1,00 mm²
Schutzleiter

-50 °C bis +205 °C 2,80 mm ± 0,10 mm
1330509

2x0,22 mm²
+ 1,00 mm²
Schutzleiter

-50 °C bis +300 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50 °C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90 °C bis +650 °C ca. 5,00 x 3,20 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1312115 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
2029278 2x0,22 mm² -50 °C bis +400 °C ca. 2,10 mm
1334003 2x0,22 mm² -25 °C bis +200 °C ca. 2,40 mm ± 0,2 mm
2102578 2x0,22 mm² -40 °C bis +200 °C ca. 3,00 mm
2100238 2x0,22 mm² -25 °C bis +200 °C 3,00 mm
1346358 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +400 °C ca. 3,10 mm
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
2051568 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C max. 3,40 mm



NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1327235 2x0,095 mm² -50 °C bis +400 °C ca. 2,60 x 1,80 mm
1320956 2x0,22 mm² bis +180 °C ca. 3,90 mm
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200472 2x0,50 mm² -40 °C bis +400 °C 2,0 x 1,2 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    Round plugs with bayonet connection

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex Miniatur - Thermoelement - Steckverbindungen

    Typ J Duplex Miniatur Stecker A# 2105183
      Duplex Miniatur Kupplung A# 1209140
      Quetschhülse A# 1269363





    Typ J Duplex Miniatur Stecker A# 2105186
      Duplex Miniatur Kupplung A# 2105188
      Quetschhülse A# 1269363

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
