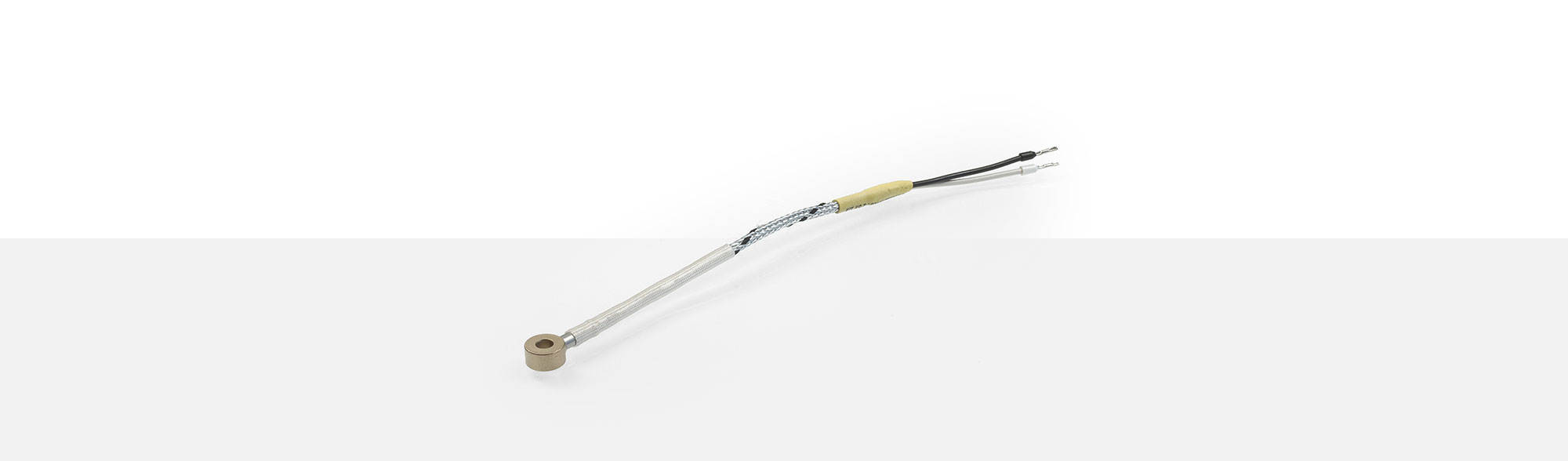

Anlegefühler

TEF 75

ANWENDUNGSBEREICHE

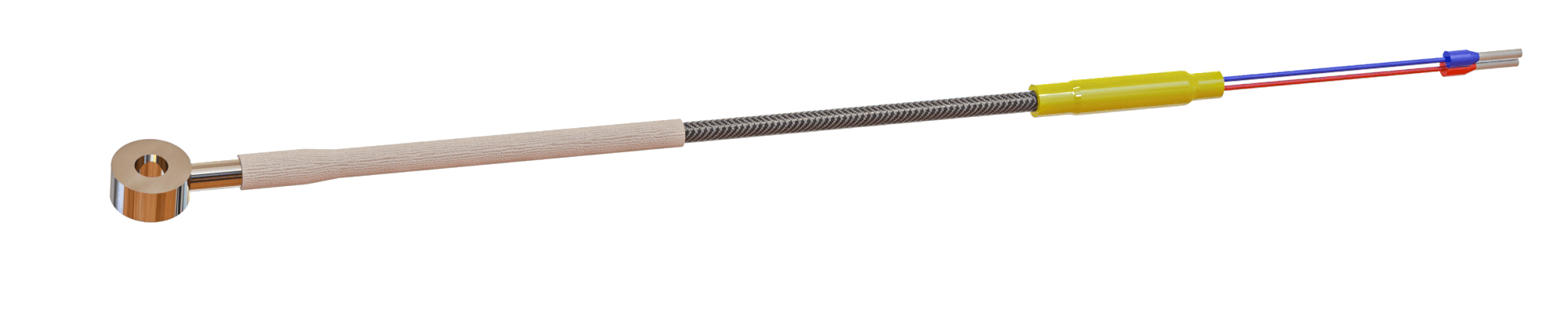

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. In den 6 mm breiten Messingring wird ein planes Ø 4,5 x 2,5 mm tiefes Sackloch gebohrt, in welches das Thermoelement Ø 4,5 x 15 mm eingelötet wird. Der Übergang vom Rohr zur Ausgleichsleitung ist konisch zugentlastet. Als Knickschutz wird ein 60 mm langer Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Der Fühler kann mit einer Schraube z. B. M4 x 15 mm befestigt werden.

  • Einsatztemperatur: bis 400 °C
  • Messingring: Ø 12 / 5 x 6 mm
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Knickschutz: 60 mm Glasseidenschlauch
  • bis 400°C
    Einsatztemperatur
  • 60 mm GLS
    Knickschutz
  • Ø 12/5 x 6 mm
    Messingring

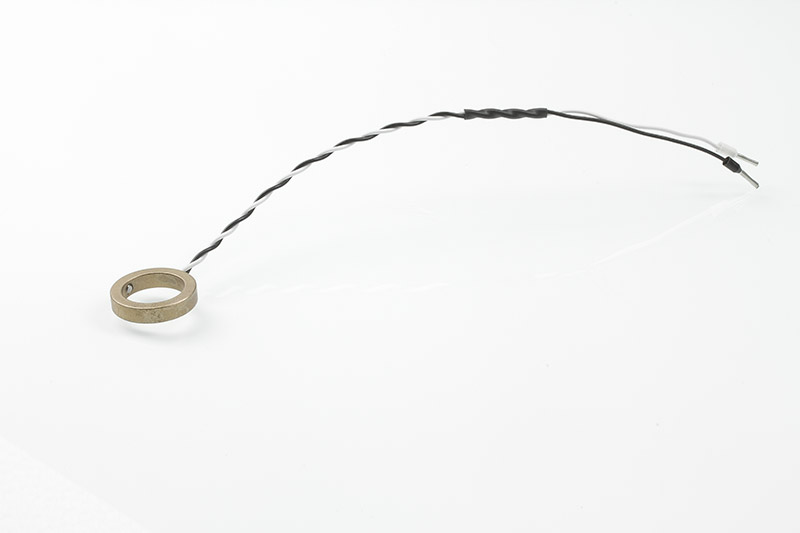

TEF 75 Anlegefühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 9.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2006830 2x0,22 mm² -100 °C bis +200 °C ca. 3,20 mm
1299314 2x0,22 mm² -50 °C bis +600 °C ca. 3,30 mm
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1338483 2x0,22 mm² -50 °C bis +400 °C max. 3,50 mm
1345033 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +205 °C 2,80 mm ± 0,10 mm
1330509 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +300 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1346358 2x0,22 mm²
+ 1,00 mm²
Schutzleiter
-50 °C bis +400 °C ca. 3,10 mm
1299818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
2051568 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,60 mm
2239028 2x0,35 mm² -50 °C bis +650 °C ca. 3,40 mm



NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



Ausführungsbeispiel

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Duplex - Thermoelement - Steckverbindungen

    Typ J Duplex Stecker   A# 1209139
      Duplex Kupplung   A# 1209144
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Duplex Stecker   A# 2105264
      Duplex Kupplung   A# 1302891
      Zugentlastung 2x1,00 mm² A# 1349298
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
